刈谷テクニカルセンター

刈谷テクニカルセンターでできること

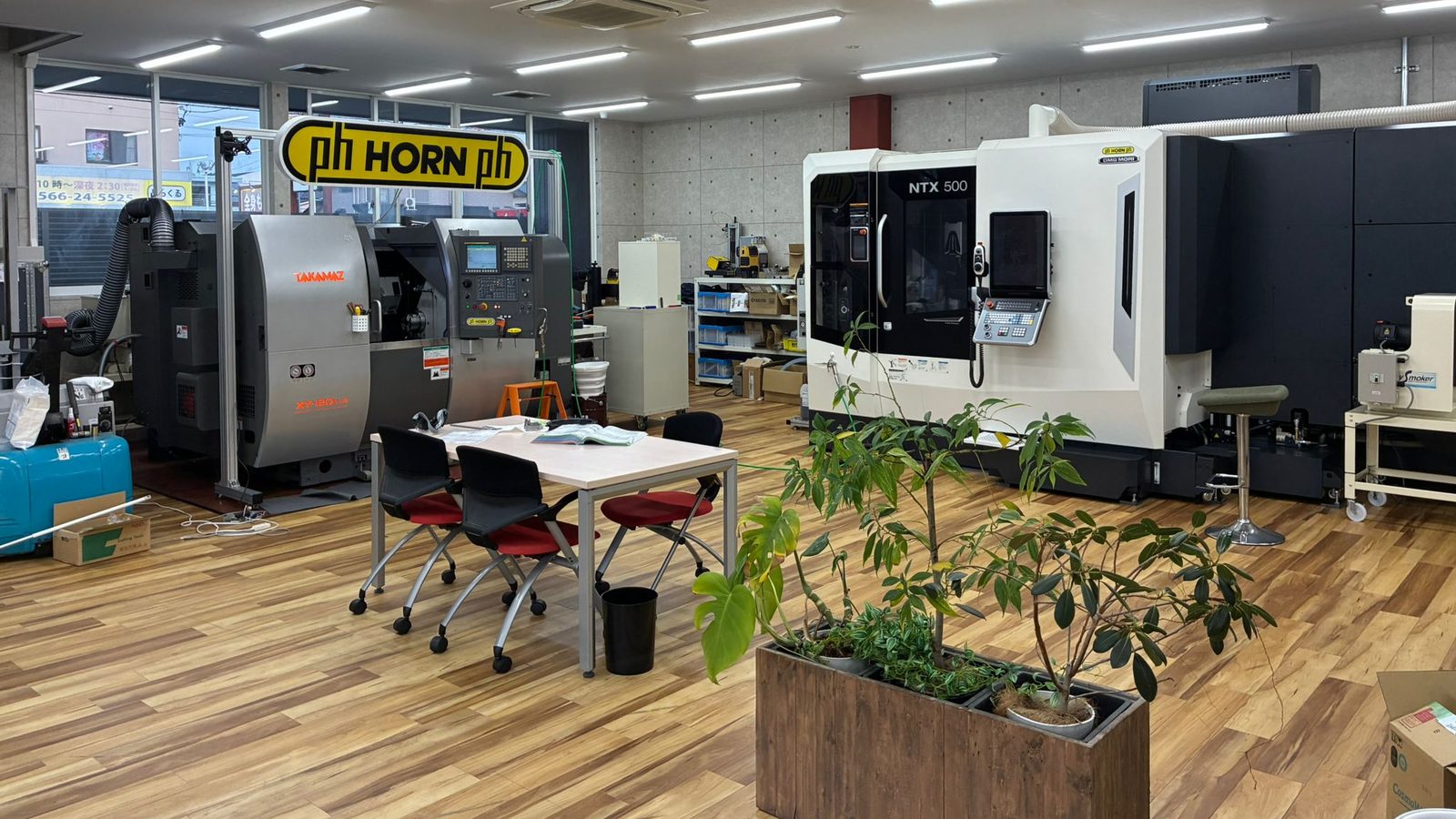

設置している設備

DMG MORI

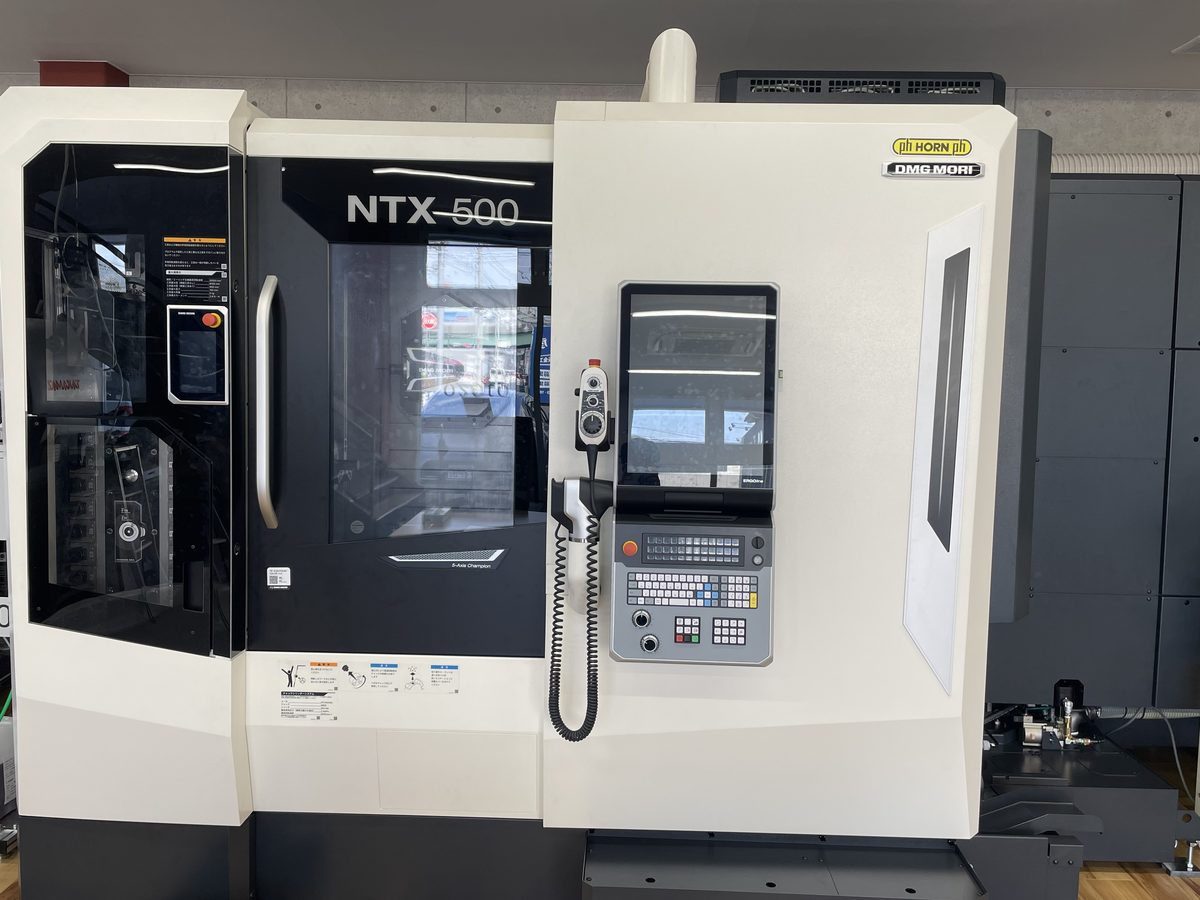

複合加工機 NTX500

旋削とミーリングを1台でこなす複合加工機です。ギヤ加工やポリゴン加工を1台にまとめる「工程集約」を、お客様のワークで試せます。

機械型式	NTX500
加工可能ワーク外径	φ90
加工可能ワーク長さ	500mm（芯押しありの場合）
ミル軸主軸	C4
マガジン数	38
下刃物台ステーション数	12
下刃物台角シャンク	20mm
下刃物台丸シャンク	32mm

高松機械工業（TAKAMAZ）

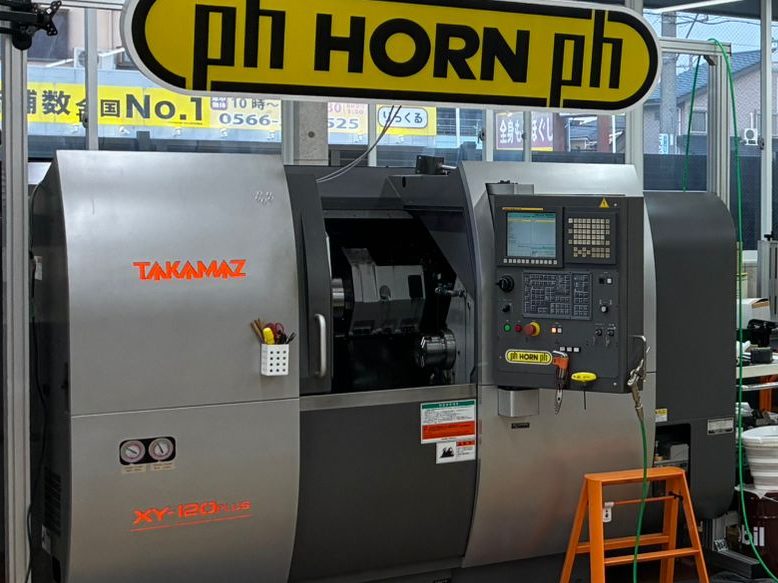

旋盤 XY-120 Plus

HORN の溝入れ工具を中心に、旋削のテストカットとデモ加工を行います。溝入れ・突切りの条件出しや工具寿命の比較にご利用ください。

機械型式	XY-120 Plus
加工可能ワーク外径	φ90
加工可能ワーク長さ	突き出し量3Dまで
刃物台ステーション数	12
刃物台角シャンク	20mm
刃物台丸シャンク	25mm

BENZ

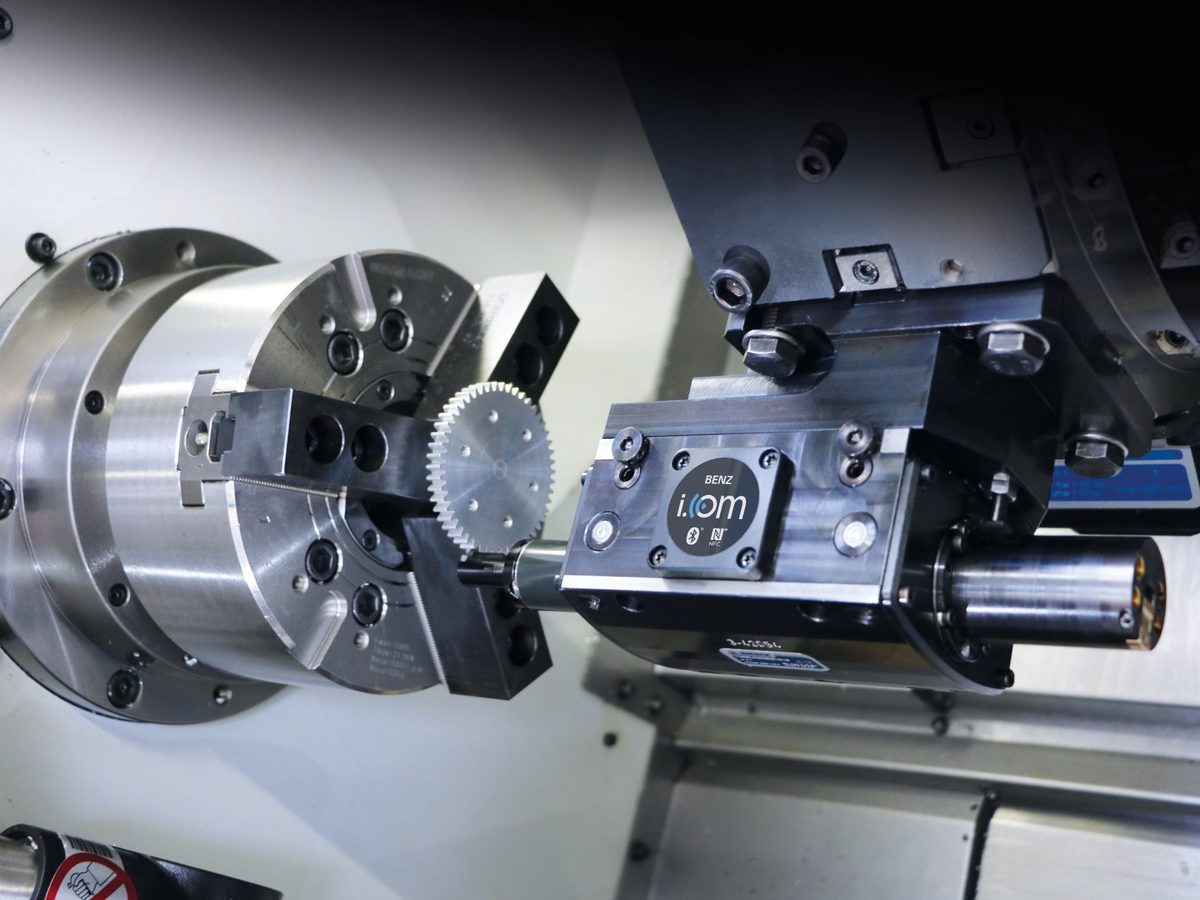

ブローチングユニット

DMG森精機 NTX500 および高松機械工業 XY-120 Plus それぞれで使用可能な BENZ 製ブローチングユニットで、高能率なキー溝・スプライン加工が可能です。

KEYENCE

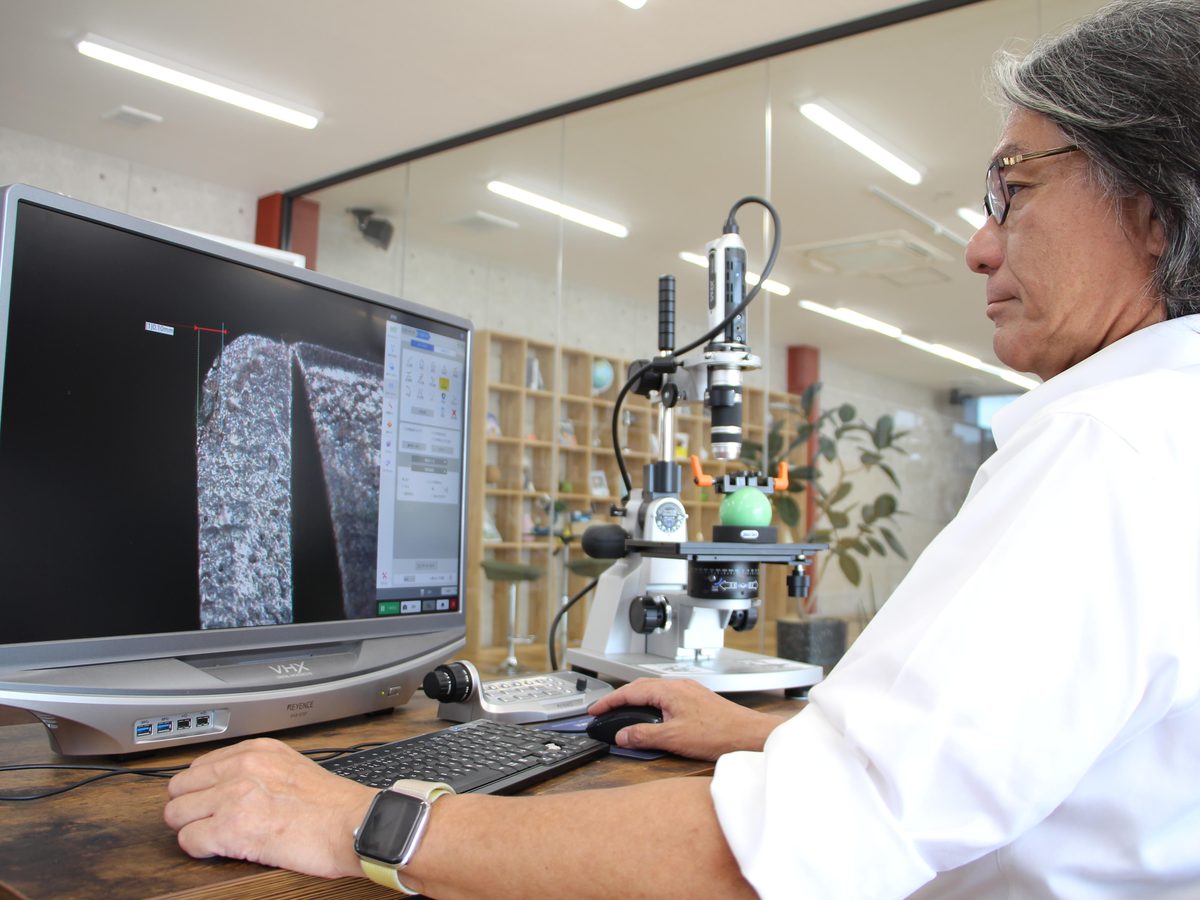

マイクロスコープ

テストカット後の刃先や、お預かりした使用済み工具の摩耗を観察・測定します。結果をもとに、工具選定や加工条件の見直しをご提案します。

テスト・実演できる加工の例

工程集約特集で紹介している加工を、実機でお試しいただけます。

•

  HORN / 汎用

  ギヤスカイビング

  インサート式・ディスク式・超硬ソリッド式の3シリーズ。モジュール0.2〜8.0対応

•

  汎用 / HORN

  ギヤミーリング

  複合加工機での外歯加工に。m0.5〜3.0標準対応

•

  BENZ / HORN

  ギヤブローチング

  旋盤・マシニングでの内歯加工。専用機からの工程集約に

•

  HORN

  ギヤ端面バリ取り

  同期プログラムで自動バリ取り。手作業レスで品質安定

•

  HORN

  ポリゴンミーリング

  回転比で高速に多角形加工。2面幅〜8面まで対応

•

  BENZ

  キー溝・増速ブローチング

  NC旋盤・MCでキー溝加工。スロッター加工の置き換えに

•

  HORN

  CBN溝入れ

  焼入れ鋼・浸炭・チタン・ニッケルに対応

•

  URMA

  リーマー仕上げ

  焼入れ鋼の仕上げに。MXダイヤ／ボロン

工程集約特集で全ての加工を見る

ご利用の流れ

1. ご相談

   フォームかお電話で、ワークの図面・材質・数量、いまお困りの点をお知らせください。

2. 内容と日程のご相談

   使う機械・工具・確かめたいことを担当者がすり合わせ、日程を決めます。

3. テスト加工・デモ

   刈谷テクニカルセンターで実機を動かし、加工の様子をご覧いただけます。

4. 結果とご提案

   加工結果と刃先の観察をもとに、工具・加工条件・設備をご提案します。

よくある質問

自社のワークを持ち込んでテスト加工できますか？

はい。図面・材質・数量をお知らせいただければ、使う機械と工具を決めてテスト加工を行います。まずはご相談ください。

HORN 以外の工具でも相談できますか？

はい。IZUSHI は機械工具の専門商社として、取扱いメーカー各社の工具に加え、工作機械・ツーリング・治具まで含めてご提案します。他メーカー工具の刃先分析も承ります。

複合加工機の導入を検討中ですが、見学だけでもできますか？

はい。NTX500 の実機をご覧いただきながら、工程集約の効果をお客様の部品に当てはめてご説明します。日程はお問い合わせください。
