i-TOOL　ブローチホルダー

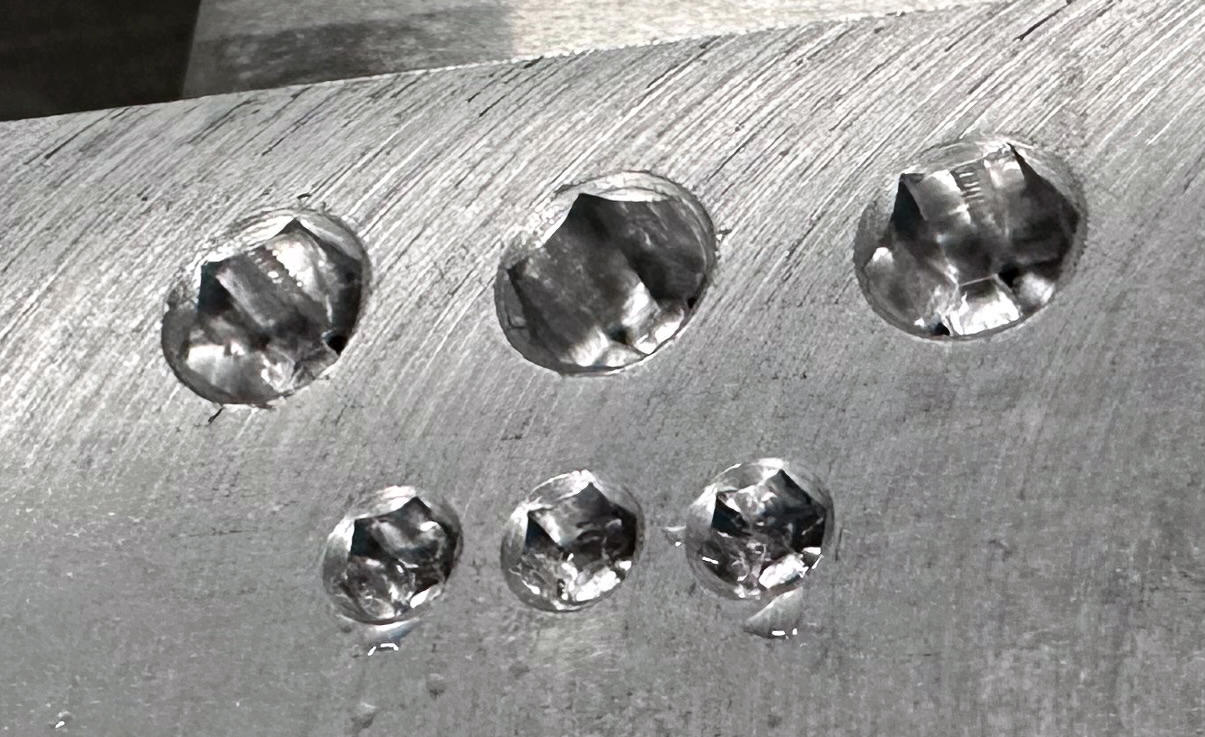

• 旋盤・マシニングセンタで簡単に六角穴加工ができる多角穴用加工ホルダです。旋盤用・MC用の2種類のラインナップがあります。インサートが超硬のため、ハイスに比べ回転数を倍ほど上げることができ、加工時間を短縮できます。ホルダにはベアリングが装着されており、ワークに接触すると刃先も一緒に回転し、回転しながら六角穴を加工します。精度が高く短時間で加工ができ、多品種少量生産に適しています。





  ★外注不要　：自社設備で完結

  ★コスト削減：専用機器や外注費用を削減

  ★簡単設置　：既存の設備に取り付け可能

  デジタルカタログはこちら



•

• 取扱商品

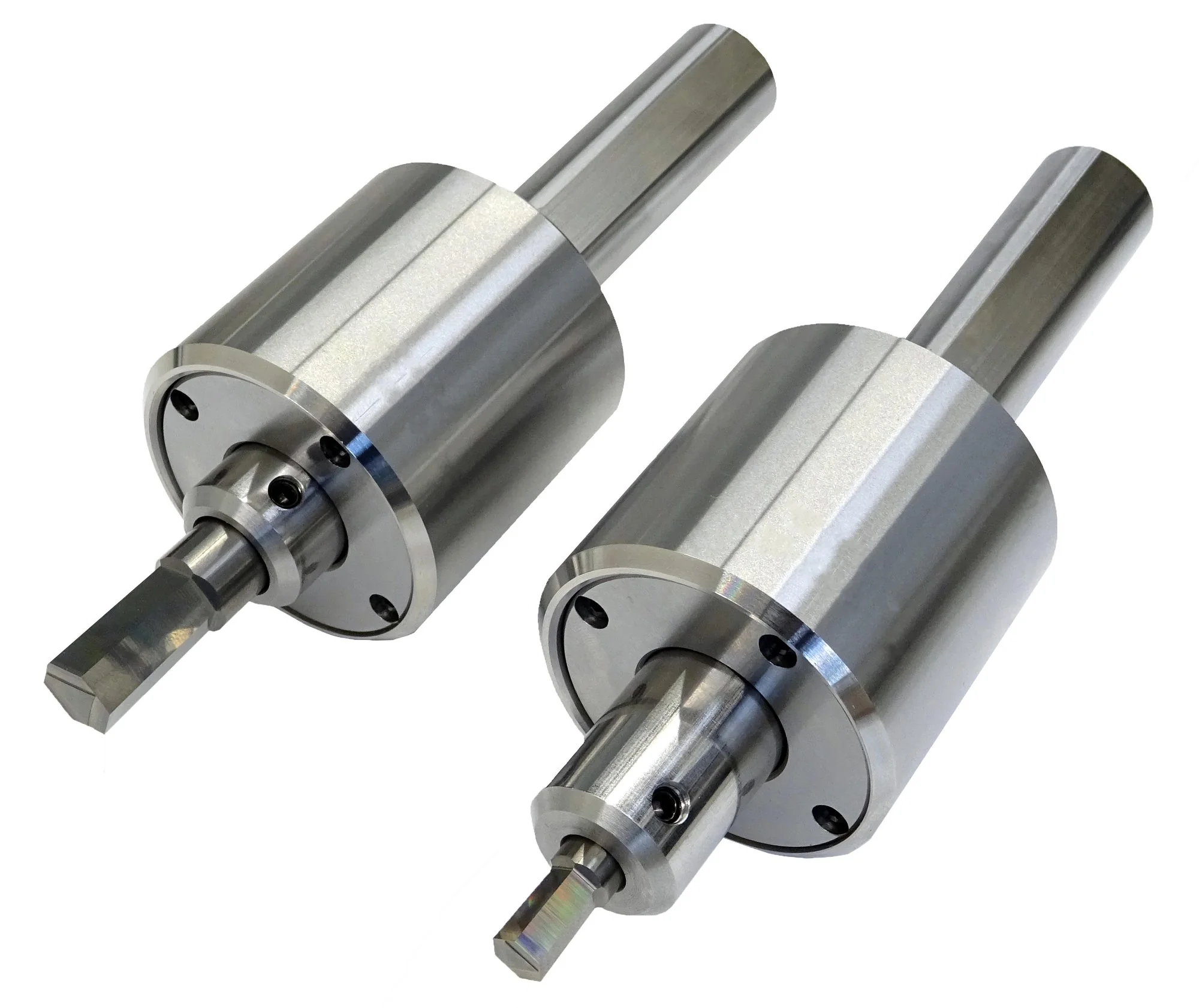

  ブローチホルダー
  ・旋盤用
  ・マシニング用

  ブローチカッター(超硬)
  ・本体軸8用
  ・本体軸12用





  ブローチホルダ　寸法表

  旋盤用



  CODE	D	D1	D2	L	L1
  Z19.05-B8L-130	19.05	8	40	145.2	15.2
  Z19.05-B12L-130		12		160	30
  Z20-B-8L-130	20	8		145.2	15.2
  Z20-B12L-130		12		160	30

  マシニングセンタ用

  CODE	D	D1	D2	L	L1
  Z20-B8M-160	20	8	50	160	40
  Z20-B12M-160		12

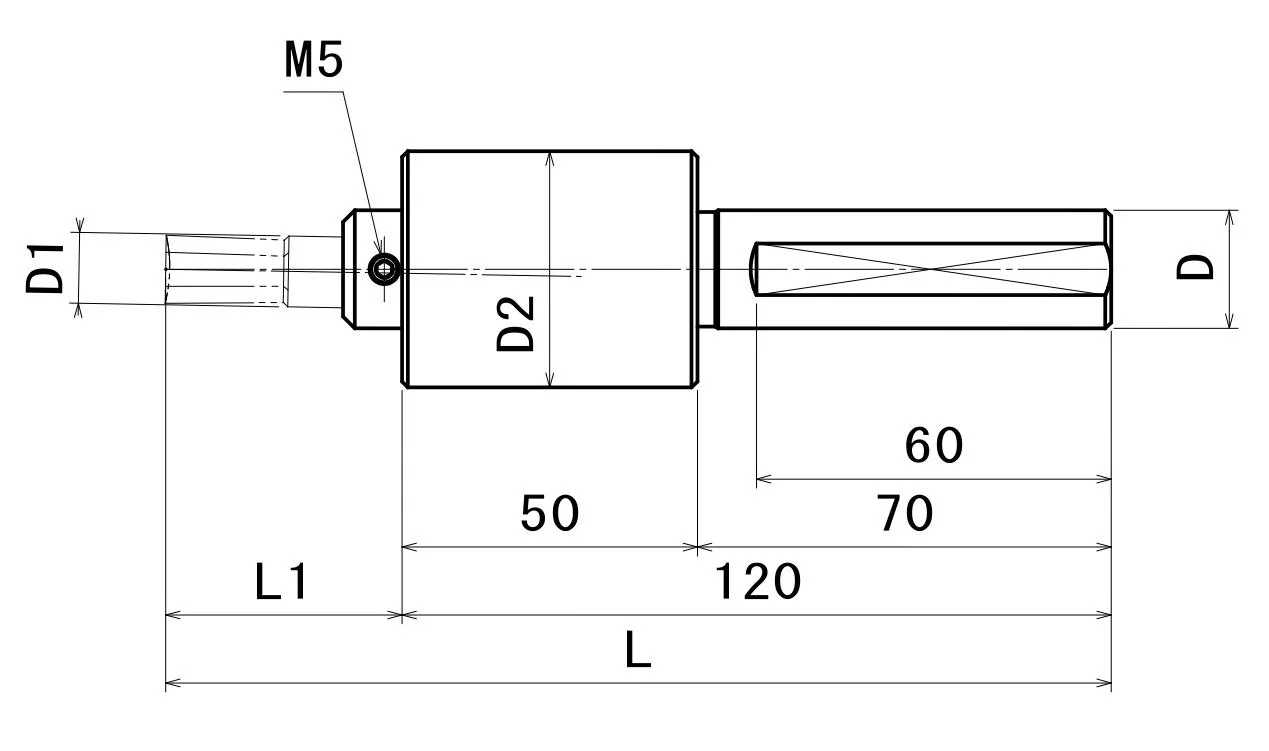

  ブローチホルダ　寸法図



  下穴および条件表

  サイズ	下穴径	回転数(rpm)	送り(mm/rev)
  3mm	Φ3.1	1000～1200	0.05～0.07
  4mm	Φ4.1
  5mm	Φ5.1
  6mm	Φ6.1	800～1000	0.04～0.06
  7mm	Φ7.1
  8mm	Φ8.2
  9mm	Φ9.2
  10mm	Φ10.2
  11mm	Φ11.2	600～800	0.01～0.04
  12mm	Φ12.2
  13mm	Φ13.2
  14mm	Φ14.2
  15mm	Φ15.2
  16mm	Φ16.2
  17mm	Φ17.2
  18mm	Φ18.2
  19mm	Φ19.3



• 商品紹介

  ブローチカッター　寸法表

  CODE	S対辺(mm)	有効長T(mm)	D柄径(Φ)	L全長(mm)
  6Z8-3C	3+0.03/+0.07	5	8h6	28.2±0.1
  6Z8-4C	4+0.04/+0.08	7
  6Z8-5C	5+0.05/+0.11	9
  6Z8-6C	6+0.05/+0.11	9.5
  6Z8-7C	7+0.05/+0.11
  6Z8-8C	8+0.05/+0.15	10.5
  6Z8-9C	9+0.05/+0.15
  6Z8-10C	10+0.05/+0.15	12.5
  6Z8-11C	11+0.05/+0.15
  6Z8-12C	12+0.08/+0.18
  6Z8-13C	13+0.08/+0.18
  6Z8-14C	14+0.08/+0.18

  ※適用本体：D1=8




  CODE	S対辺(mm)	有効長T(mm)	D柄径(Φ)	L全長(mm)
  6Z12-6C	6+0.05/+0.11	13	12h6	55±0.1
  6Z12-7C	7+0.05/+0.11	15
  6Z12-8C	8+0.05/+0.15	17
  6Z12-9C	9+0.05/+0.15	18
  6Z12-10C	10+0.05/+0.15
  6Z12-11C	11+0.05/+0.15
  6Z12-12C	12+0.08/+0.18
  6Z12-13C	13+0.08/+0.18
  6Z12-14C	14+0.08/+0.18	20
  6Z12-15C	15+0.08/+0.18
  6Z12-16C	16+0.10/+0.20
  6Z12-17C	17+0.10/+0.20
  6Z12-18C	18+0.10/+0.20
  6Z12-19C	19+0.10/+0.20

  ※適用本体：D1=12

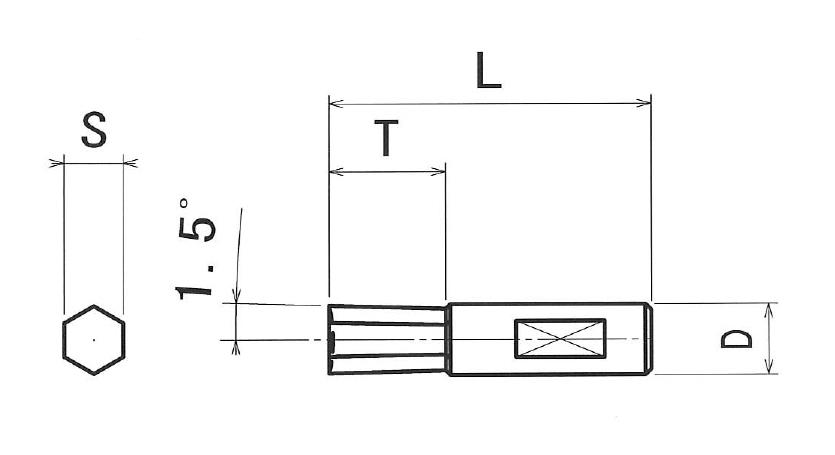

  ブローチカッター寸法図



  ★特殊品対応もしておりますので、ホルダー・インサート、ご相談ください
