ベベルギヤ

加工内容

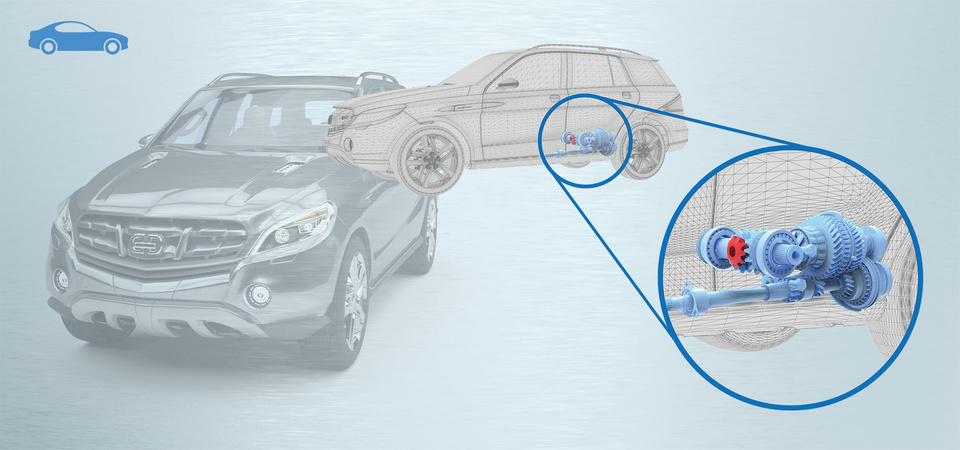

• 製品名　　　　　　　：　自動車用デファレンシャル　ベベルギヤ
• 材料　　　　　　　　：　16CD
• 引張強度　　　　　　：　1,000N/㎟
• 硬度　　　　　　　　：　42HRC
• 要求面粗さ　　　　　：　Rz2μm未満

解決策

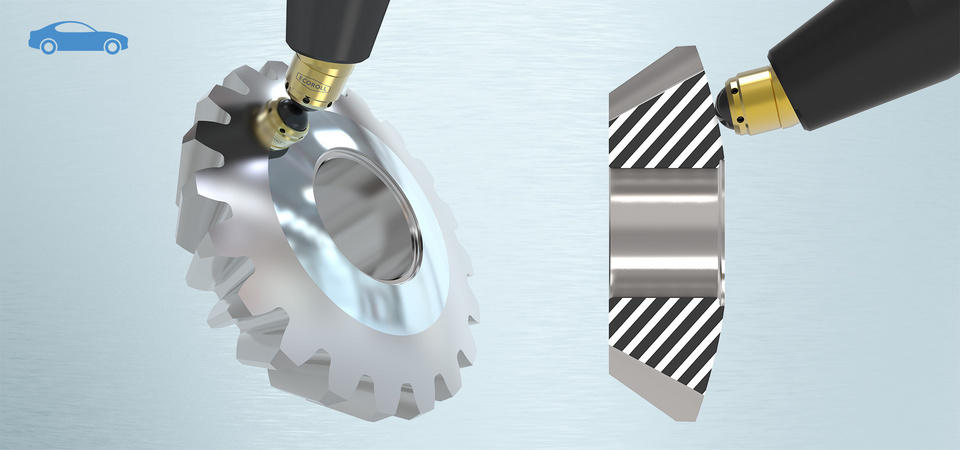

• 工具　　　　　　　　：　HG6
• 回転速度　　　　　　：　1,500min-1
• 送り速度　　　　　　：　0.1mm/rev.
• ローリングフォース　：　-
• 加工時間　　　　　　：　4秒

結果 / 効果

• 旋盤で歯切り加工を行う場合、ワンセッティングで歯切りからバニシングの仕上げまでを実現できた。
