KOSTRYKA社製 クランピングエレメント　PinJaws

•

  ドイツ・KOSTRYKA社が手がける油圧式クランピングエレメントは、

  可動部品を安全かつ反動なく保持または開放する要素部品です。形状はお客様の用途に合わせて

  デザインすることが可能で、世界中の産業機器に組み込まれています。

  今回ご紹介するのはスリーブ、つまりシャフトの動きを固定するエレメントを利用した

  クランピングデバイスで、あらゆるワーク形状に迅速かつ正確に対応できるフレキシブルクランプジョーです。

  わずか数秒でワーク形状に合った専用クランプ面を自動的に形成し、作業時間を大幅に短縮できます。

  シンプルかつ高性能な油圧式クランプ機構により、多様なワークの固定を大きな力で確実にクランプすることができます。

  ＜以下のような機械加工・保持工程で威力を発揮します。＞

  • ピストンロッド・クイルシャフト・芯押台スリーブの固定

  • 工作機械の治具設計・補助保持装置

  • 凹凸のあるワークや中空軸部品の安定クランプ

  • 生産設備や専用機のクランプ機構部品としての組み込み

  組み合わせるバイス寸法に合わせた特殊品にも対応しています。





•

• 取扱商品

  内径サイズ対応：
  ・標準：φ10～150mm
  ※特注品はお客様の仕様に合わせて製作可能です。

  材質構成：

  ・スリーブ本体：ブロンズ製　※特注品でブロンズ以外の材質でも製作可能です。

  ・外装ジャケット：ポリアミド樹脂

  高耐久性と適度な柔軟性を両立した設計です。



• 商品紹介

  形状追従性に優れたクランプ：

  ピン構造により、ほぼすべてのワーク形状に適応。柔軟かつ確実にクランプします。

  低クランプ力で高保持力を実現：
  成形されたジョー面により「はめ込み効果（ポジティブロック）」が生まれ、従来より少ない力でもワークを強固に保持できます。

  汎用バイスに取り付け可能：
  一般的なバイス寸法に対応した設計で、既存設備に簡単に組み込み可能です。

  作動方式の選択が可能：
  ・バネ式（スプリング内蔵）タイプ
  ・空気圧駆動タイプ（エアシリンダ搭載）
  用途に応じて選択いただけます。



   使用手順（一般的な運用例）

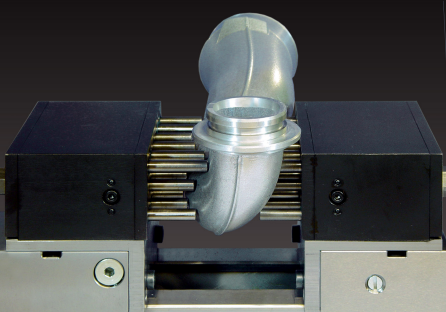

  1.ピンジョーをバイスに装着

  ピンが独立して突出した状態のジョーを、汎用バイスにセットします。



  2.ワークをセットしピンが形状に追従

  凹凸のある複雑なワークをバイスに挟むと、各ピンがワーク形状に合わせて自動的に押し込まれ、ピッタリとフィットします。



  3.油圧でピンを一斉にロック

  外周から油圧が加えられ、ピン全体が固まり固定されます。これにより、形状にぴったり合った高精度なクランプが実現します。



  4.安定した保持力で加工開始

  はめ込み効果（ポジティブロック）によって少ない締付力でも強固に保持。ワークのズレや変形を防止します。



  5.高速段取りで多品種・少量生産に最適

  ピンの再調整や型替えが不要なため、段取り替え時間を大幅に短縮。多様なワークにすばやく対応できます。
