FORMING HOLDER

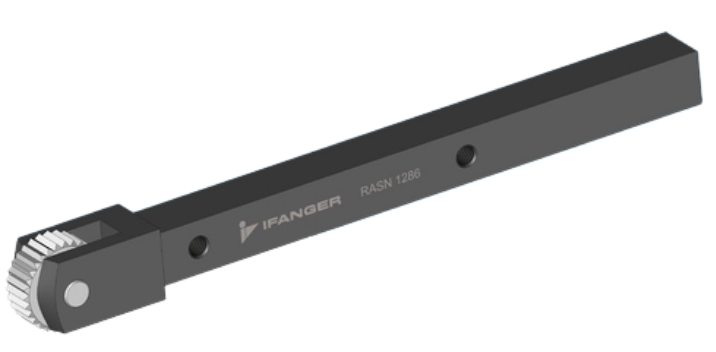

RASN -- シングルローラー用転造ホルダー
後付け式のシングルローラー転造ホルダー。CNC旋盤・汎用旋盤に対応。転造用駒（RD系）を使用。
Features
製品の特長
- 後付け式で既存のツールポストに装着可能
- シングルローラーによる転造ローレット加工
- 平目・綾目両方のローレットパターンに対応
- シャンク径 S = 7～20mm

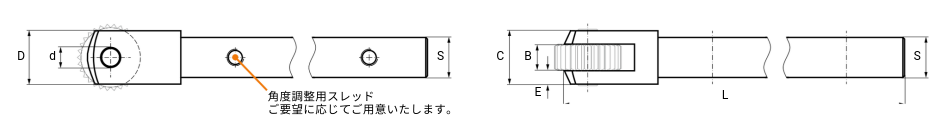

Dimensions
寸法表
対応ローラー（駒）
| 平目 0° | RDAA |
| 右勝手 30° | RDBR-30° |
| 右勝手 45° | RDBR-45° |
| 左勝手 30° | RDBL-30° |
| 左勝手 45° | RDBL-45° |
| 綾目 30° | RDGV-30° / RDGE-30° |
| 綾目 45° | RDGV-45° / RDGE-45° |
| S | C | E | L | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|
| 7 | 8 | 2.0 | 120 | RASN 0743 | 8-10 | 4 | 3 | 0.5 | 15 |
| 8 | 8 | 2.0 | 120 | RASN 0843 | 8-10 | 4 | 3 | 0.5 | 15 |
| 7 | 10 | 3.0 | 135 | RASN 0744 | 10-15 | 4 | 4 | 2.0 | 20 |
| 8 | 10 | 3.0 | 120 | RASN 0844 | 10-15 | 4 | 4 | 2.0 | 20 |
| 8 | 12 | 3.5 | 135 | RASN 0855 | 15 | 5 | 5 | 8.0 | 20 |
| 10 | 10 | 3.0 | 120 | RASN 1044 | 10-15 | 4 | 4 | 2.0 | 20 |
| 10 | 10 | 3.5 | 120 | RASN 1055 | 15 | 5 | 5 | 8.0 | 20 |
| 10 | 16 | 4.0 | 160 | RASN 1086 | 20-25 | 8 | 6 | 20.0 | 120 |
| 12 | 20 | 5.0 | 160 | RASN 12106 | 20 | 10 | 6 | 20.0 | 120 |
| 12 | 12 | 3.5 | 120 | RASN 1255 | 15 | 5 | 5 | 8.0 | 20 |
| 12 | 16 | 4.0 | 160 | RASN 1286 | 20-25 | 8 | 6 | 20.0 | 120 |
| 20 | 20 | 5.0 | 160 | RASN 20106 | 20 | 10 | 6 | 20.0 | 120 |
注記
- 注文時の型式例：RASN 0743
- すべての切削用ローラーは、ご要望に応じて面取りを施すことが可能です。
