FORMING HOLDER

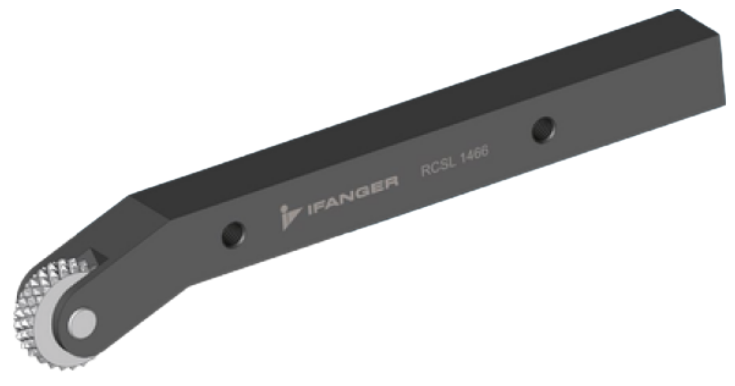

RCSL — シングルローラー用転造ホルダー
シングルローラー転造ホルダー。CNC旋盤・汎用旋盤に対応。転造用駒（RD系）を使用。角度調整用スロット付き。
Features
製品の特長
- シングルローラーによる転造ローレット加工
- 角度調整用スロット付き
- 平目・綾目両方のローレットパターンに対応
- シャンク径 S = 6～14mm

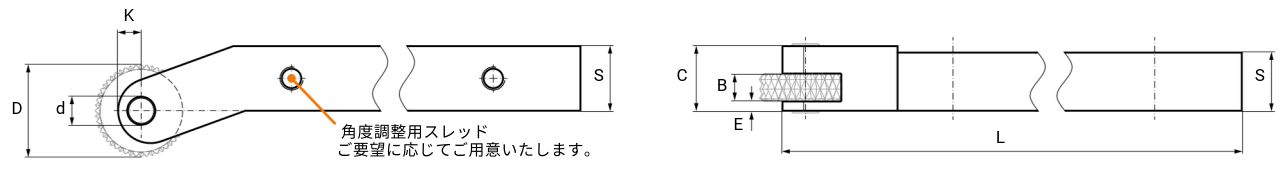

Dimensions
寸法表
対応ローラー（駒）
| 平目 0° | RDAA |
| 右勝手 30° | RDBR-30° |
| 右勝手 45° | RDBR-45° |
| 左勝手 30° | RDBL-30° |
| 左勝手 45° | RDBL-45° |
| 綾目 30° | RDGV-30° / RDGE-30° |
| 綾目 45° | RDGV-45° / RDGE-45° |
| S | E | C | L | K | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|---|
| RCSL 0633 | 6 | 1.5 | 10 | 120 | 3.3 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSL 0733 | 7 | 1.5 | 10 | 120 | 3.3 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSL 0743 | 7 | 1.5 | 11 | 120 | 3.3 | 8–10 | 4 | 3 | 0.5 | 15 |
| RCSL 0823 | 8 | 1.5 | 10 | 120 | 3.3 | 10 | 2 | 3 | 2.0 | 20 |
| RCSL 0833 | 8 | 1.5 | 10 | 120 | 3.3 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSL 0843 | 8 | 1.5 | 11 | 120 | 3.3 | 8–10 | 4 | 3 | 0.5 | 15 |
| RCSL 0844 | 8 | 1.5 | 11 | 120 | 3.9 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSL 0855 | 8 | 1.5 | 13 | 120 | 3.9 | 15 | 5 | 5 | 2.0 | 20 |
| RCSL 1033 | 10 | 1.5 | 10 | 135 | 3.4 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSL 1044 | 10 | 1.5 | 11 | 135 | 4.1 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSL 1055 | 10 | 2.0 | 13 | 135 | 4.1 | 15 | 5 | 5 | 8.0 | 20 |
| RCSL 1244 | 12 | 2.0 | 12 | 150 | 4.1 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSL 1254 | 12 | 2.0 | 13 | 150 | 4.1 | 15 | 5 | 4 | 8.0 | 20 |
| RCSL 1255 | 12 | 2.0 | 13 | 150 | 4.1 | 15 | 5 | 5 | 8.0 | 20 |
| RCSL 1444 | 14 | 2.0 | 14 | 150 | 5.0 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSL 1455 | 14 | 2.0 | 14 | 150 | 5.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSL 1466 | 14 | 2.0 | 14 | 150 | 5.0 | 20 | 6 | 6 | 20.0 | 120 |
注記
- 注文時の型式例：RCSL 0633
- 角度調整用スロット付き。ご要望についてはお問い合わせください。
- セットアップ手順はカタログ62ページ、スペアパーツは66ページを参照してください。
