FORMING HOLDER

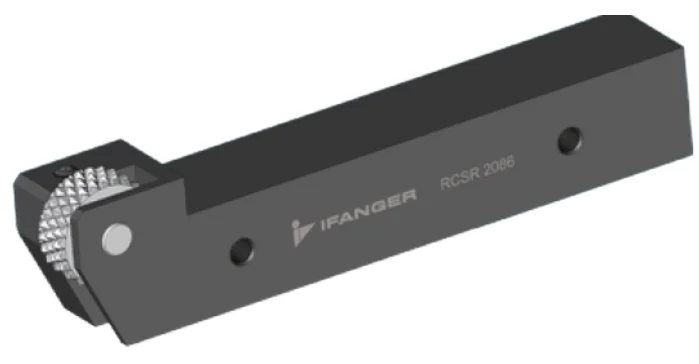

RCSR — 転造用ホルダー
ブロック型シングルローラー転造ホルダー。CNC旋盤・汎用旋盤に対応。転造用駒（RD系）を使用。角度調整用スロット付き。
Features
製品の特長
- ブロック型のシングルローラー転造ホルダー
- 角度調整用スロット付き
- 平目・綾目両方のローレットパターンに対応
- シャンク径 S = 8～25mm

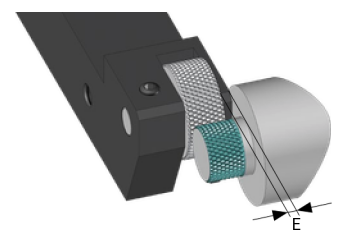

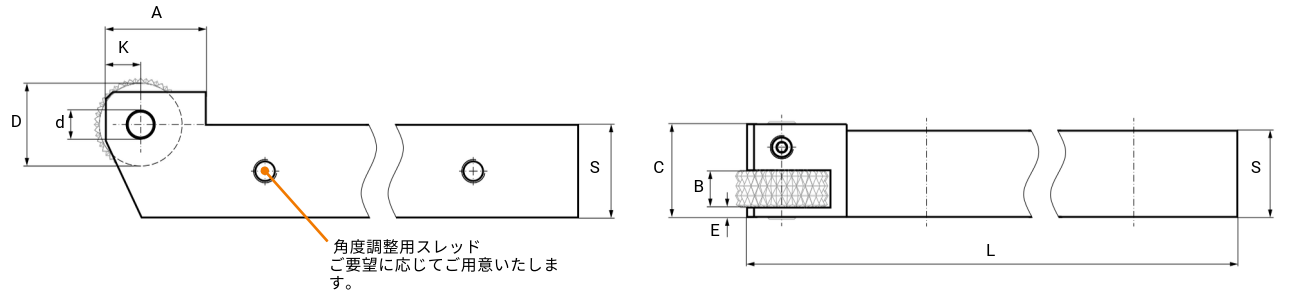

Dimensions
寸法表
対応ローラー（駒）
| 平目 0° | RDAA |
| 右勝手 30° | RDBR-30° |
| 右勝手 45° | RDBR-45° |
| 左勝手 30° | RDBL-30° |
| 左勝手 45° | RDBL-45° |
| 綾目 30° | RDGV-30° / RDGE-30° |
| 綾目 45° | RDGV-45° / RDGE-45° |
| S | E | C | L | A | K | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RCSR 0823 | 8 | 1.5 | 10 | 100 | 11.0 | 3.0 | 8–10 | 2 | 3 | 0.5 | 15 |
| RCSR 0833 | 8 | 1.5 | 10 | 100 | 11.0 | 3.0 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSR 0843 | 8 | 1.5 | 11 | 100 | 11.0 | 3.0 | 8–10 | 4 | 3 | 0.5 | 15 |
| RCSR 0844 | 8 | 1.5 | 11 | 100 | 13.0 | 4.0 | 10–12 | 4 | 4 | 2.0 | 15 |
| RCSR 0855 | 8 | 1.5 | 13 | 100 | 16.5 | 5.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSR 1023 | 10 | 1.5 | 10 | 100 | 11.0 | 3.0 | 8–10 | 2 | 3 | 0.5 | 15 |
| RCSR 1033 | 10 | 1.5 | 10 | 100 | 11.0 | 3.0 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSR 1044 | 10 | 1.5 | 11 | 100 | 14.5 | 4.0 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSR 1055 | 10 | 2.0 | 13 | 100 | 16.5 | 5.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSR 1233 | 12 | 1.5 | 12 | 100 | 11.0 | 3.0 | 8–10 | 3 | 3 | 0.5 | 15 |
| RCSR 1244 | 12 | 2.0 | 12 | 115 | 15.0 | 4.0 | 10–15 | 4 | 4 | 2.0 | 20 |
| RCSR 1254 | 12 | 2.0 | 13 | 115 | 17.0 | 6.0 | 15 | 5 | 4 | 8.0 | 20 |
| RCSR 1255 | 12 | 2.0 | 13 | 115 | 17.0 | 6.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSR 1286 | 12 | 2.0 | 18 | 115 | 21.5 | 7.5 | 20 | 8 | 6 | 20.0 | 120 |
| RCSR 1644 | 16 | 2.0 | 16 | 120 | 15.0 | 4.0 | 10–15 | 4 | 4 | 8.0 | 20 |
| RCSR 1654 | 16 | 2.0 | 16 | 120 | 17.0 | 6.0 | 15 | 5 | 4 | 8.0 | 20 |
| RCSR 1655 | 16 | 2.0 | 16 | 120 | 17.0 | 6.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSR 1664 | 16 | 2.0 | 20 | 120 | 17.0 | 6.0 | 15 | 6 | 4 | 8.0 | 20 |
| RCSR 1686 | 16 | 2.0 | 20 | 120 | 21.5 | 7.5 | 20 | 8 | 6 | 20.0 | 120 |
| RCSR 2055 | 20 | 2.0 | 20 | 120 | 17.0 | 6.0 | 15 | 5 | 5 | 8.0 | 20 |
| RCSR 2064 | 20 | 2.0 | 20 | 120 | 17.0 | 6.0 | 15 | 6 | 4 | 8.0 | 20 |
| RCSR 2066 | 20 | 2.0 | 20 | 120 | 21.5 | 7.5 | 20 | 6 | 6 | 20.0 | 120 |
| RCSR 2086 | 20 | 2.0 | 20 | 120 | 21.5 | 7.5 | 20 | 8 | 6 | 20.0 | 120 |
| RCSR 20106 | 20 | 2.5 | 20 | 120 | 21.5 | 7.5 | 20 | 10 | 6 | 20.0 | 120 |
| RCSR 2586 | 25 | 2.0 | 25 | 150 | 25.0 | 7.5 | 20–25 | 8 | 6 | 20.0 | 120 |
注記
- 注文時の型式例：RCSR 0823
- 角度調整用スロット付き。ご要望についてはお問い合わせください。
- セットアップ手順はカタログ62ページ、スペアパーツは66ページを参照してください。
