FORMING ROLL -- HSS / CARBIDE
RDAA -- 平目転造ローラー
DIN 82 RAA / ISO 13444 Type A 準拠。ストレートパターン（ねじれ角 0°）の標準転造用ローラー。ハイス（HSS）および超硬（Carbide）をラインナップ。
Specifications
基本仕様
パターン
平目（AA）
ねじれ角
0°（ストレート）
山角度
90°
面取り
両側 30°
ローラー径 D
8 〜 25 mm
幅 B
2 〜 10 mm
内径 d
3 〜 6 mm
対応ピッチ T
0.1 〜 2.5 mm
製品の特長
- 両側に30°の面取りを施して製造（標準仕様）
- 端面研磨＋穴部精密ホーニングにより高い振れ精度を実現
- HSS材はコスト効率と靭性に優れ、超硬材は耐摩耗性に優れる
- DVA / WC/C コーティングにより工具寿命をさらに延長可能
HSS Lineup

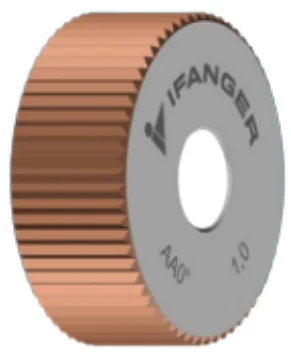

ハイス（HSS）転造ローラー HSS
● 標準品 ○ 受注生産品 -- コーティング：標準品 HSS（コーティングなし）/ 受注生産品 WC/C / 受注生産品 DVA

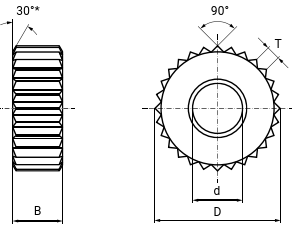

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
| 型式 Ref. No. |
D mm |
B mm |
d mm |
0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 1.5 | 1.6 | 1.75 | 2.0 | 2.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 254 | 169 | 127 | 102 | 85 | 64 | 51 | 42 | 36 | 32 | 28 | 25 | 21 | 17 | 16 | 15 | 13 | 10 | ||||
| RDAA-080303-00 | 8 | 3 | 3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ● | ||||||
| RDAA-080403-00 | 8 | 4 | 3 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ● | ||||||
| RDAA-100203-00 | 10 | 2 | 3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ||||||
| RDAA-100303-00 | 10 | 3 | 3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ● | ||||||
| RDAA-100403-00 | 10 | 4 | 3 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ● | ● | ● | ||||
| RDAA-100404-00 | 10 | 4 | 4 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| RDAA-120404-00 | 12 | 4 | 4 | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| RDAA-150404-00 | 15 | 4 | 4 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ○ | |
| RDAA-150504-00 | 15 | 5 | 4 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ○ | |||
| RDAA-150505-00 | 15 | 5 | 5 | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ | ○ | ● | |||
| RDAA-150604-00 | 15 | 6 | 4 | ○ | ○ | ● | ● | ● | ● | ● | ● | ○ | ● | ● | ○ | ○ | ○ | ● | |||
| RDAA-150605-00 | 15 | 6 | 5 | ○ | ● | ● | ● | ● | ● | ● | ○ | ● | ● | ● | ● | ● | ● | ||||
| RDAA-200606-00 | 20 | 6 | 6 | ● | ● | ● | ● | ● | ○ | ○ | ● | ● | ● | ● | ● | ● | |||||
| RDAA-200806-00 | 20 | 8 | 6 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| RDAA-201006-00 | 20 | 10 | 6 | ○ | ● | ● | ● | ○ | ● | ○ | ● | ● | ● | ○ | ○ | ● | ○ | ||||
| RDAA-250806-00 | 25 | 8 | 6 | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ○ | ○ | ● | ○ |
Coating
対応コーティング（HSS用）
HSS（コーティングなし） 標準仕様。高い靭性と精度を発揮。
DVA デュプレックス。すべての材質に対応。
WC/C 低炭素ステンレス鋼・非鉄金属向け。
Carbide Lineup

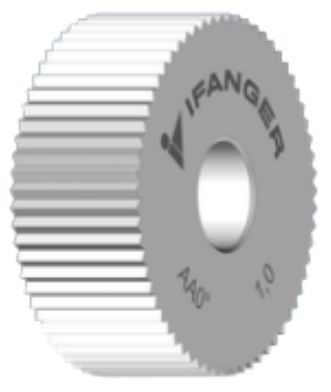

超硬（Carbide）転造ローラー CARBIDE
型式例：RDAA-080303-00-0.2-HM ｜ ● 標準品 ○ 受注生産品 ｜ 面取り加工はご要望に応じて対応可能
寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
| 型式 Ref. No. |
D mm |
B mm |
d mm |
0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127 | 102 | 85 | 64 | 51 | 42 | 36 | 32 | 28 | 25 | ||||
| RDAA-080303-00-__-HM | 8 | 3 | 3 | ● | ○ | ● | ● | ○ | ○ | ||||
| RDAA-080403-00-__-HM | 8 | 4 | 3 | ● | ○ | ● | ● | ● | ○ | ||||
| RDAA-100203-00-__-HM | 10 | 2 | 3 | ○ | ○ | ● | ○ | ○ | ○ | ○ | ○ | ||
| RDAA-100303-00-__-HM | 10 | 3 | 3 | ○ | ● | ● | ● | ● | ● | ○ | ● | ||
| RDAA-100403-00-__-HM | 10 | 4 | 3 | ○ | ○ | ● | ● | ● | ● | ○ | ○ | ||
| RDAA-100404-00-__-HM | 10 | 4 | 4 | ● | ○ | ● | ● | ● | ● | ● | ● | ||
| RDAA-120404-00-__-HM | 12 | 4 | 4 | ○ | ○ | ● | ● | ○ | ● | ○ | ● | ||
| RDAA-150404-00-__-HM | 15 | 4 | 4 | ○ | ○ | ● | ● | ● | ● | ● | ● | ○ | ● |
| RDAA-150504-00-__-HM | 15 | 5 | 4 | ○ | ● | ○ | ● | ○ | ○ | ○ | ○ | ||
| RDAA-150505-00-__-HM | 15 | 5 | 5 | ○ | ● | ○ | ● | ○ | ● | ○ | ○ |
注記
-
ローレット加工用ローラーは、原則として両側に 30° の面取りを施して製造されます。
例外：品番 RDAA-100203 は常に面取りなしの鋭利な状態です。 - ピッチ 0.13、0.14、0.16、および 0.45 はご要望に応じてご用意可能です。
- TPI = 25.4mm（1インチ）あたりの歯数。値は四捨五入されています。
- 超硬の駒はご要望に応じて面取り加工が可能です。これにより横送り加工時の工具寿命が向上します。
- 超硬ローラーの注文時型式例：RDAA-080303-00-0.2-HM（ピッチを指定）
