FORMING ROLL -- HSS / CARBIDE

RDBR -- 右勝手転造ローラー 30°/45°

DIN 82 RBR準拠。綾目ローレット用の右勝手転造ローラー。30°および45°のねじれ角に対応。RDBLとの組合せで綾目パターンを形成。

転造用 HSS 超硬 DIN 82

← 製品一覧に戻る

Specifications

基本仕様

パターン

右勝手（BR）

ねじれ角

30° / 45°

山角度

90°

面取り

両側 30°

ローラー径 D

8 〜 25 mm

幅 B

3 〜 10 mm

内径 d

3 〜 6 mm

対応ピッチ T

0.3 〜 2.0 mm

製品の特長

両側に30°の面取りを施して製造（標準仕様）
端面研磨＋穴部精密ホーニングにより高い振れ精度を実現
HSS材はコスト効率と靭性に優れ、超硬材は耐摩耗性に優れる
DVA / WC/C コーティングにより工具寿命をさらに延長可能

HSS Lineup

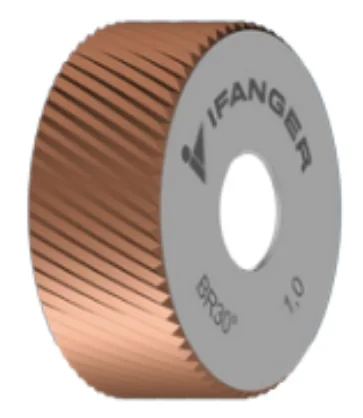

ハイス（HSS）転造ローラー HSS

● 標準品　○ 受注生産品　--　コーティング：標準品 HSS（コーティングなし）/ 受注生産品 WC/C / 受注生産品 DVA

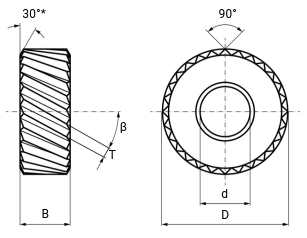

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
β -- ねじれ角 (°)

型式 Ref. No.	D mm	B mm	d mm	β °	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.6	1.75	2.0
					85	64	51	42	36	32	28	25	21	17	16	15	13
RDBR-080303-30	8	3	3	30°	●	●	●	●	●	●	○	●
RDBR-080303-45	8	3	3	45°	●	●	●	●	●	●	○	●
RDBR-080403-30	8	4	3	30°	●	●	●	●	●	●	○	●
RDBR-080403-45	8	4	3	45°	●	●	●	●	●	●	○	●
RDBR-100303-30	10	3	3	30°	●	●	●	●	●	●	○	●	○	○
RDBR-100303-45	10	3	3	45°	●	●	●	●	●	●	○	●	○	○
RDBR-100403-30	10	4	3	30°	●	●	●	●	●	●	○	●	●	●
RDBR-100403-45	10	4	3	45°	●	●	●	●	●	●	○	●	●	●
RDBR-100404-30	10	4	4	30°	●	●	●	●	●	●	○	●	●	●
RDBR-100404-45	10	4	4	45°	●	●	●	●	●	●	○	●	●	●
RDBR-120404-30	12	4	4	30°	○	●	○	●	○	○	○	○	○	○
RDBR-120404-45	12	4	4	45°	●	●	●	●	●	●	○	●	●	●
RDBR-150404-30	15	4	4	30°	●	●	●	●	●	●	●	●	●	●
RDBR-150404-45	15	4	4	45°	●	●	●	●	●	●	●	●	●	●
RDBR-150504-30	15	5	4	30°	○	●	●	●	●	●	●	●	●	●
RDBR-150504-45	15	5	4	45°	○	●	●	●	●	●	●	●	●	●
RDBR-150505-30	15	5	5	30°	●	●	●	●	●	●	○	●	●	●		○	○
RDBR-150505-45	15	5	5	45°	●	●	●	●	●	●	●	●	●	●		○	○
RDBR-150604-30	15	6	4	30°	○	●	●	●	○	●	○	●	●	●
RDBR-150604-45	15	6	4	45°	○	●	●	●	○	●	○	●	●	●
RDBR-150605-30	15	6	5	30°	○	●	●	●	○	●	○	●	○	○
RDBR-150605-45	15	6	5	45°	○	●	●	●	○	●	○	●	○	○
RDBR-200606-30	20	6	6	30°	●	●	●	●	○	●	○	●	●	●	○	○	●
RDBR-200606-45	20	6	6	45°	●	●	●	●	○	●	○	●	●	●	○	○	●
RDBR-200806-30	20	8	6	30°	○	●	●	●	●	●	○	●	●	●	○	●	●
RDBR-200806-45	20	8	6	45°	●	●	●	●	●	●	●	●	●	●	●	●	●
RDBR-201006-30	20	10	6	30°	○	●	●	○	○	○	○	●	●	●	○	○	○
RDBR-201006-45	20	10	6	45°	●	○	●	●	○	●	○	●	●	●	○	○	●
RDBR-250806-45	25	8	6	45°						●	○	●	●	●	○	○	●

Coating

対応コーティング（HSS用）

HSS（コーティングなし）標準仕様。高い靭性と精度を発揮。

DVAデュプレックス。すべての材質に対応。

WC/C低炭素ステンレス鋼・非鉄金属向け。

Carbide Lineup

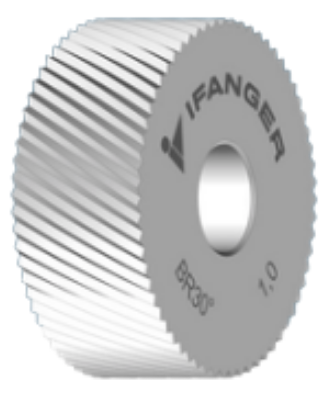

超硬（Carbide）転造ローラー CARBIDE

型式例：RDBR-080303-30-0.3-HM　｜　● 標準品　○ 受注生産品　｜　面取り加工はご要望に応じて対応可能

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
β -- ねじれ角 (°)

型式 Ref. No.	D mm	B mm	d mm	β °	0.3	0.4	0.5	0.6	0.8	1.0
					85	64	51	42	32	25
RDBR-080303-30-__-HM	8	3	3	30°	○	●	○	○
RDBR-080303-45-__-HM	8	3	3	45°	○	●	○	●
RDBR-100303-30-__-HM	10	3	3	30°	○	○	●	○	○	○
RDBR-100403-45-__-HM	10	4	3	45°	○	○	○	○	○	●
RDBR-100404-30-__-HM	10	4	4	30°	○	○	●	●	○	○
RDBR-100404-45-__-HM	10	4	4	45°	●	●	●	○	●	●
RDBR-150404-45-__-HM	15	4	4	45°	○	○	○	●	●	○
RDBR-150504-45-__-HM	15	5	4	45°	○	○	○	●	○	○

注記

TPI = 25.4mm（1インチ）あたりの歯数。値は四捨五入されています。
超硬の駒はご要望に応じて面取り加工が可能です。これにより横送り加工時の工具寿命が向上します。

← 製品一覧に戻るお問い合わせ・見積依頼
