FORMING ROLL -- HSS / CARBIDE

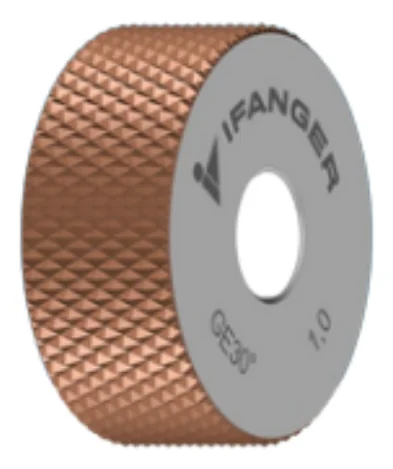

RDGV -- 綾目転造ローラー 30°/45°（逆目）

DIN 82 RGV準拠。RGEの逆パターンローラー。RGEとの組み合わせでダブルローラー加工にも使用。

転造用 HSS 超硬 DIN 82

Specifications

基本仕様

パターン

綾目逆目（GV）

ねじれ角

30° / 45°

山角度

90°

面取り

両側 30°

ローラー径 D

8 〜 20 mm

幅 B

3 〜 10 mm

内径 d

3 〜 6 mm

対応ピッチ T

0.3 〜 2.0 mm

HSS Lineup

ハイス（HSS）転造ローラー HSS

● 標準品　○ 受注生産品　--　コーティング：標準品 HSS（コーティングなし）/ 受注生産品 WC/C / 受注生産品 DVA

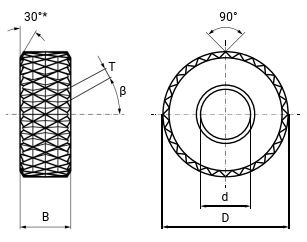

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)
β -- ねじれ角 (°)

型式 Ref. No.	D mm	B mm	d mm	β °	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	2.0
					85	64	51	42	36	32	28	25	21	17	13
RDGV-080303-30	8	3	3	30°	●	●	●	●	●	●		●
RDGV-080303-45	8	3	3	45°	●	●	●	●	●	●		●
RDGV-080403-30	8	4	3	30°	●	●	●	●	●	●		●
RDGV-080403-45	8	4	3	45°	●	●	●	●	●	●		●
RDGV-100303-30	10	3	3	30°	●	●	●	●	●	●		●
RDGV-100303-45	10	3	3	45°	●	●	●	●	●	●		●
RDGV-100403-30	10	4	3	30°	●	●	●	●	●	●		●	●	●
RDGV-100403-45	10	4	3	45°	●	●	●	●	●	●		●	●	●
RDGV-100404-30	10	4	4	30°	●	●	●	●	●	●		●	●	●
RDGV-100404-45	10	4	4	45°	●	●	●	●	●	●		●	●	●
RDGV-120404-30	12	4	4	30°	○	○	○	○	○	○		○
RDGV-120404-45	12	4	4	45°	●	●	●	●	●	●		●
RDGV-150404-30	15	4	4	30°	●	●	●	●	●	●		●	●	●
RDGV-150404-45	15	4	4	45°	●	●	●	●	●	●		●	●	●
RDGV-150504-30	15	5	4	30°		●	●	●	●	●	○	●	●	●
RDGV-150504-45	15	5	4	45°		●	●	●	●	●	○	●	●	●
RDGV-150505-30	15	5	5	30°		●	●	●		●		●	●	●
RDGV-150505-45	15	5	5	45°		●	●	●	●	●		●	●	●
RDGV-150604-30	15	6	4	30°	●	●	●	●		●		●	●	●
RDGV-150604-45	15	6	4	45°	●	●	●	●		●		●	●	●
RDGV-200606-30	20	6	6	30°		○	○	○		○		○	○	○
RDGV-200606-45	20	6	6	45°		●	●	●		●		●	●	●
RDGV-200806-30	20	8	6	30°		●	●	●		●		●	●	●
RDGV-200806-45	20	8	6	45°	●	●	●	●	●	●		●	●	●
RDGV-201006-30	20	10	6	30°						●		●	●	●
RDGV-201006-45	20	10	6	45°		●	●	●		●		●	●	●

Coating

対応コーティング（HSS用）

HSS（コーティングなし）標準仕様。高い靭性と精度を発揮。

DVAデュプレックス。すべての材質に対応。

WC/C低炭素ステンレス鋼・非鉄金属向け。
