CUTTING ROLL -- HSS / CARBIDE

RFAA -- 平目切削ローラー

DIN 82 RAA / ISO 13444 Type A準拠。ストレートパターンの切削用ローラー。ハンドル部や平目ローレット加工に最適。樹脂やプラスチックにも対応可能。

切削用 HSS 超硬 DIN 82

Specifications

基本仕様

パターン

平目（AA）

すくい角

0°（ストレート）

山角度

90°

加工方式

切削

ローラー径 D

8.9 〜 25 mm

幅 B

2.5 〜 6 mm

内径 d

4 〜 11 mm

対応ピッチ T

0.3 〜 2.0 mm

HSS Lineup

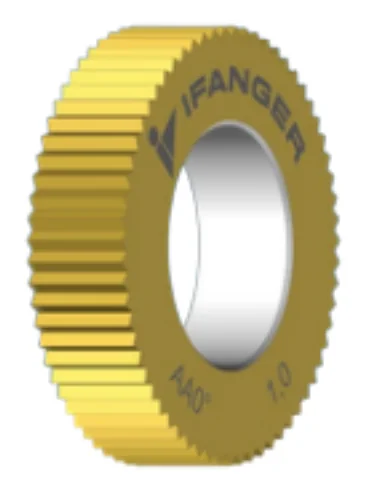

ハイス（HSS）切削ローラー HSS

● 標準品　○ 受注生産品　--　コーティング：標準品 HSS（コーティングなし）/ 受注生産品 TiN

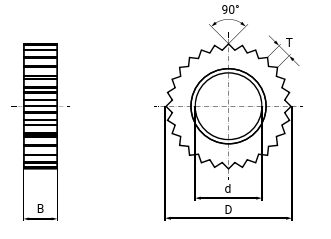

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)

型式 Ref. No.	D mm	B mm	d mm	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.6	1.75	2.0
				85	64	51	42	36	32	28	25	21	17	16	15	13
RFAA-090204-00 **	8.9	2.5	4	●	●	●	●	●	●		●	●	●
RFAA-110306-00	11.0	3.0	6	●	●	●	●	●	●	●	●	●	●
RFAA-140305-00 **	14.5	3.0	5	●	●	●	●	●	●		●	●	●
RFAA-150408-00 **	15.0	4.0	8			●	●		●		●	●	●
RFAA-150409-00	15.0	4.0	9	○	○	●	●	●	●	○	●	●	●	●
RFAA-200508-00 **	20.0	5.0	8			●	●		●		●	●	●		●
RFAA-200511-00	20.0	5.0	11	●	●	●	●		●		●	●	●			●
RFAA-210508-00 **	21.5	5.0	8	●	●	●	●		●		●	●	●		●	●
RFAA-250511-00	25.0	5.0	11		●	●	●		●		●	●	●	●	●	●
RFAA-250608-00 **	25.0	6.0	8		●	●	●		●		●	●	●			●

Coating

対応コーティング（HSS用）

HSS（コーティングなし）標準仕様。高い靝性と精度を発揮。

TiN窒化チタン。鉄系材料の加工に最適。

Carbide Lineup

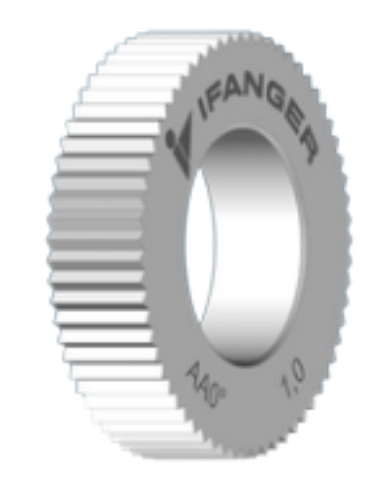

超硬（Carbide）切削ローラー CARBIDE

型式例：RFAA-090204-00-0.3-HM　｜　● 標準品　○ 受注生産品

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
T -- ピッチ (mm)

型式 Ref. No.	D mm	B mm	d mm	0.3	0.4	0.5	0.6	0.7	0.8	1.0
				85	64	51	42	36	32	25
RFAA-090204-00-__-HM **	8.9	2.5	4	○	○	○	○	○	○	○
RFAA-110306-00-__-HM	11.0	3.0	6	●	○	●	●	●	●	●
RFAA-150409-00-__-HM	15.0	4.0	9		○	○	●	○	●	●
RFAA-210508-00-__-HM **	21.5	5.0	8			○	○	○	●	○
