CUTTING ROLL -- HSS / CARBIDE

RFBL -- 左勝手切削ローラー 15°/30°

DIN 82 RBL準拠。綾目ローレット用の左勝手切削ローラー。15°および 30°のすくい角に対応。RFBRとの組合せで綾目パターンを形成。

切削用 HSS 超硬 DIN 82
← 製品一覧に戻る
Specifications
基本仕様
パターン
左勝手（BL）
すくい角
15° / 30°
山角度
90°
加工方式
切削
ローラー径 D
8.9 〜 25 mm
幅 B
2.5 〜 6 mm
内径 d
4 〜 11 mm
対応ピッチ T
0.3 〜 2.0 mm

製品の特長

  • 外観品質を重視する仕上げに最適
  • 転造に比べ加工抵抗が小さく薄肉ワークに適合
  • ワーク径が増加しない（高寸法精度）
  • 脆性材料・樹脂（プラスチック）にも対応可能
  • HSS / TiN コーティングにより工具寿命を延長可能
HSS Lineup
ハイス（HSS）切削ローラー HSS
● 標準品　○ 受注生産品　--　コーティング：標準品 HSS（コーティングなし）/ 受注生産品 TiN

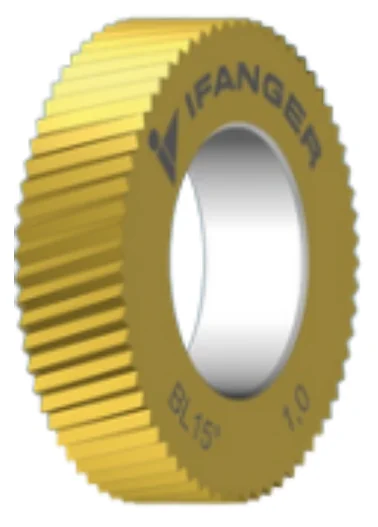

RFBL

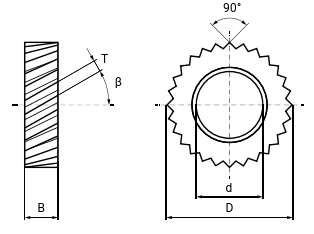

RFBL 寸法図
寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
β -- すくい角 (°)
T -- ピッチ (mm)
型式 Ref. No. D
mm		 B
mm		 d
mm		 β
°		 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.5 1.75 2.0
          85 64 51 42 36 32 28 25 21 17 15 13
RFBL-090204-15 ** 8.9 2.5 4 15° ● ● ● ● ● ●   ● ●
RFBL-090204-30 ** 8.9 2.5 4 30° ● ● ● ● ● ●   ● ●
RFBL-110306-15 11.0 3.0 6 15° ● ● ● ● ● ● ● ● ● ● ●
RFBL-110306-30 11.0 3.0 6 30° ● ● ● ● ● ●   ● ● ●
RFBL-140305-15 ** 14.5 3.0 5 15°   ● ● ●   ●   ● ● ●
RFBL-140305-30 ** 14.5 3.0 5 30°   ● ● ●   ●   ● ● ●
RFBL-150408-15 ** 15.0 4.0 8 15°     ● ●   ●   ● ● ●
RFBL-150408-30 ** 15.0 4.0 8 30°     ● ●   ●   ● ● ●
RFBL-150409-15 15.0 4.0 9 15° ● ● ● ● ● ●   ● ● ●   ●
RFBL-150409-30 15.0 4.0 9 30°     ● ●   ●   ● ● ●
RFBL-200508-15 ** 20.0 5.0 8 15°     ○ ○   ○   ○ ○ ○   ○
RFBL-200508-30 ** 20.0 5.0 8 30°     ○ ○   ○   ○ ○ ○   ○
RFBL-200511-15 20.0 5.0 11 15°     ● ● ● ● ● ● ● ● ● ●
RFBL-200511-30 20.0 5.0 11 30°     ● ● ○ ● ○ ● ● ● ● ●
RFBL-210508-15 ** 21.5 5.0 8 15°   ● ● ●   ●   ● ● ● ● ●
RFBL-210508-30 ** 21.5 5.0 8 30°   ● ● ●   ●   ● ● ● ● ●
RFBL-250511-15 25.0 5.0 11 15°   ● ● ● ○ ● ○ ● ● ● ● ●
RFBL-250511-30 25.0 5.0 11 30°     ● ● ○ ● ○ ● ● ● ● ●
RFBL-250608-15 ** 25.0 6.0 8 15°     ● ●   ●   ● ● ● ● ●
RFBL-250608-30 ** 25.0 6.0 8 30°     ● ● ● ●   ● ● ● ● ●
Coating
対応コーティング（HSS用）

HSS（コーティングなし）標準仕様。高い靝性と精度を発揮。

TiN窒化チタン。鉄系材料の加工に最適。
Carbide Lineup
超硬（Carbide）切削ローラー CARBIDE
型式例：RFBL-090204-00-0.3-HM　｜　● 標準品　○ 受注生産品

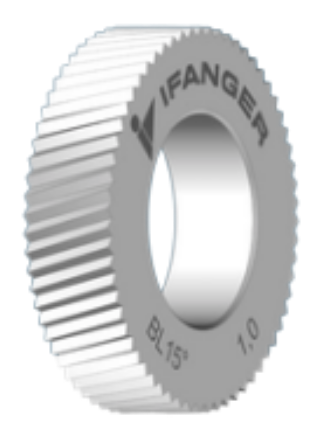

RFBL 超硬
RFBL 寸法図
寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
β -- すくい角 (°)
T -- ピッチ (mm)
型式 Ref. No. D
mm		 B
mm		 d
mm		 β
°		 0.3 0.4 0.5 0.6 0.7 0.8 1.0
          85 64 51 42 36 32 25
RFBL-090204-00-__-HM ** 8.9 2.5 4 15° ○ ○ ○ ○ ○ ○ ○
RFBL-110306-00-__-HM 11.0 3.0 6 15° ● ○ ● ● ● ● ●
RFBL-150409-00-__-HM 15.0 4.0 9 15°   ○ ○ ● ○ ● ●
RFBL-210508-00-__-HM ** 21.5 5.0 8 15°     ○ ○ ○ ● ○

注記

  • TPI = 25.4mm（1インチ）あたりの歯数。値は四捨五入されています。
  • すべての切削用ローラーは、ご要望に応じて面取りを施すことが可能です。
  • これらのローラーは他社製ホルダーとも互換性があります。詳細は別途お問い合わせください。
