CUTTING ROLL -- HSS / CARBIDE

RFBR -- 右勝手切削ローラー 15°/30°

DIN 82 RBR準拠。綾目ローレット用の右勝手切削ローラー。15°および 30°のすくい角に対応。RFBLとの組合せで綾目加工に対応。

切削用 HSS 超硬 DIN 82

Specifications

基本仕様

パターン

右勝手（BR）

すくい角

15° / 30°

山角度

90°

加工方式

切削

ローラー径 D

8.9 〜 25 mm

幅 B

2.5 〜 6 mm

内径 d

4 〜 11 mm

対応ピッチ T

0.3 〜 2.0 mm

HSS Lineup

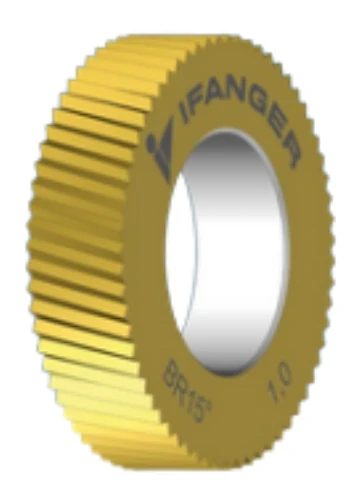

ハイス（HSS）切削ローラー HSS

● 標準品　○ 受注生産品　--　コーティング：標準品 HSS（コーティングなし）/ 受注生産品 TiN

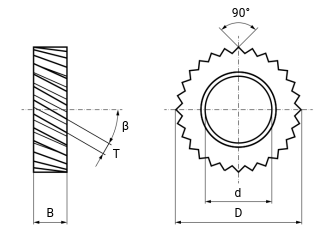

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
β -- すくい角 (°)
T -- ピッチ (mm)

型式 Ref. No.	D mm	B mm	d mm	β °	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.75	2.0
					85	64	51	42	36	32	28	25	21	17	15	13
RFBR-090204-15 **	8.9	2.5	4	15°	●	●	●	●	●	●		●	●
RFBR-090204-30 **	8.9	2.5	4	30°	●	●	●	●	●	●		●	●
RFBR-110306-15	11.0	3.0	6	15°	●	●	●	●	●	●	●	●	●	●	●
RFBR-110306-30	11.0	3.0	6	30°	●	●	●	●	●	●		●	●	●
RFBR-140305-15 **	14.5	3.0	5	15°		●	●	●		●		●	●	●
RFBR-140305-30 **	14.5	3.0	5	30°		●	●	●		●		●	●	●
RFBR-150408-15 **	15.0	4.0	8	15°			●	●		●		●	●	●
RFBR-150408-30 **	15.0	4.0	8	30°			●	●		●		●	●	●
RFBR-150409-15	15.0	4.0	9	15°	●	●	●	●	●	●		●	●	●		●
RFBR-150409-30	15.0	4.0	9	30°			●	●		●		●	●	●
RFBR-200508-15 **	20.0	5.0	8	15°			○	○		○		○	○	○		○
RFBR-200508-30 **	20.0	5.0	8	30°			○	○		○		○	○	○		○
RFBR-200511-15	20.0	5.0	11	15°			●	●	●	●	●	●	●	●	●	●
RFBR-200511-30	20.0	5.0	11	30°			●	●	○	●	○	●	●	●	●	●
RFBR-210508-15 **	21.5	5.0	8	15°		●	●	●		●		●	●	●	●	●
RFBR-210508-30 **	21.5	5.0	8	30°		●	●	●		●		●	●	●	●	●
RFBR-250511-15	25.0	5.0	11	15°		●	●	●	○	●	○	●	●	●	●	●
RFBR-250511-30	25.0	5.0	11	30°			●	●	○	●	○	●	●	●	●	●
RFBR-250608-15 **	25.0	6.0	8	15°			●	●		●		●	●	●	●	●
RFBR-250608-30 **	25.0	6.0	8	30°			●	●	●	●		●	●	●	●	●

Coating

対応コーティング（HSS用）

HSS（コーティングなし）標準仕様。高い靝性と精度を発揮。

TiN窒化チタン。鉄系材料の加工に最適。

Carbide Lineup

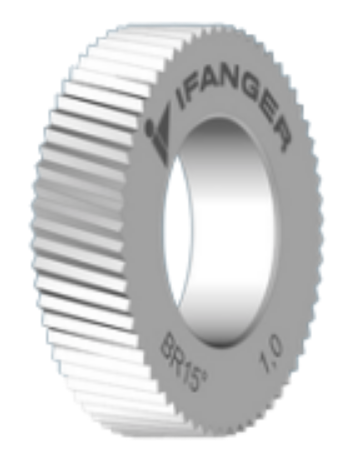

超硬（Carbide）切削ローラー CARBIDE

型式例：RFBR-090204-00-0.3-HM　｜　● 標準品　○ 受注生産品

寸法記号：
D -- ローラー外径 (mm)
B -- ローラー幅 (mm)
d -- 内径 (mm)
β -- すくい角 (°)
T -- ピッチ (mm)

型式 Ref. No.	D mm	B mm	d mm	β °	0.3	0.4	0.5	0.6	0.7	0.8	1.0
					85	64	51	42	36	32	25
RFBR-090204-00-__-HM **	8.9	2.5	4	15°	○	○	○	○	○	○	○
RFBR-110306-00-__-HM	11.0	3.0	6	15°	●	○	●	●	●	●	●
RFBR-150409-00-__-HM	15.0	4.0	9	15°		○	○	●	○	●	●
RFBR-210508-00-__-HM **	21.5	5.0	8	15°			○	○	○	●	○
