CUTTING HOLDER

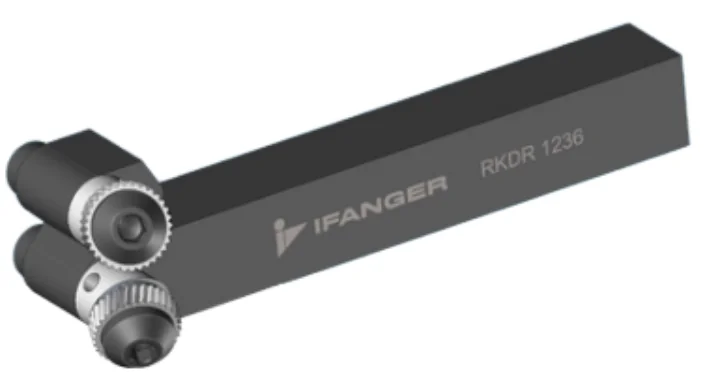

RKDL / RKDR -- スイス型旋盤用切削ホルダー（コンパクト）
スイス型自動旋盤に最適化されたコンパクト設計の切削ホルダー。切削用駒RFAA・RFBL・RFBRに対応。
Features
製品の特長
- スイス型自動旋盤用のコンパクト設計
- 切削用駒 RFAA / RFBL 15° / RFBR 15°に対応
- RKDR（右勝手）、RKDR-K（コンパクト）、RKDL（左勝手）の3タイプ
Dimensions

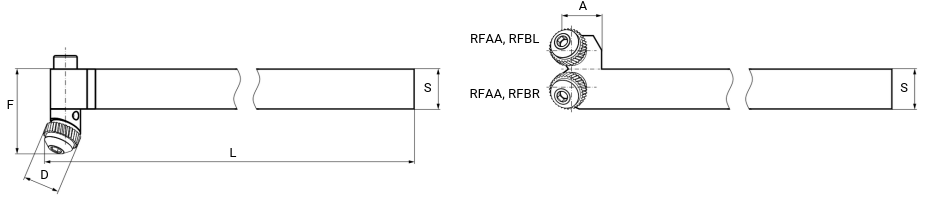

寸法表
対応ローラー（駒）
| 平目 | RFAA |
| 綾目 30° | RFBL-15° + RFBR-15° |
| 綾目 45° | 標準品ではございません |
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 90 | 27 | 14 | RKDR 1036 | 11 | 3 | 6 | 3 | 40 |
| 12 | 90 | 27 | 14 | RKDR 1236 | 11 | 3 | 6 | 3 | 40 |
| 16 | 110 | 24 | 20 | RKDR 1649 | 15 | 4 | 9 | 4 | 60 |
| 20 | 130 | 49 | 23 | RKDR 20511 | 20 | 5 | 11 | 6 | 100 |
| 25 | 150 | 62 | 35 | RKDR 25511 | 25 | 5 | 11 | 6 | 250 |
Shoulder Clearance
ショルダークリアランス Z
| ø Workpiece | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RKDR 1036 | 5.5 | 4.5 | 4.0 | 6.0 | 5.0 | 4.5 | 4.0 | 4.5 | |||
| RKDR 1236 | 5.5 | 5.0 | 6.0 | 5.5 | 6.0 | 6.0 | 5.5 | 6.5 | 5.5 | ||
| RKDR 1649 | 7.0 | 7.5 | 8.0 | 7.5 | 6.5 | 7.0 | 6.5 | 6.5 | 7.0 | ||
| RKDR 20511 | 8.5 | 8.0 | 8.5 | 8.0 | 7.5 | 7.5 | 8.0 | 7.5 | 8.0 | ||
| RKDR 25511 |
RKDR-K

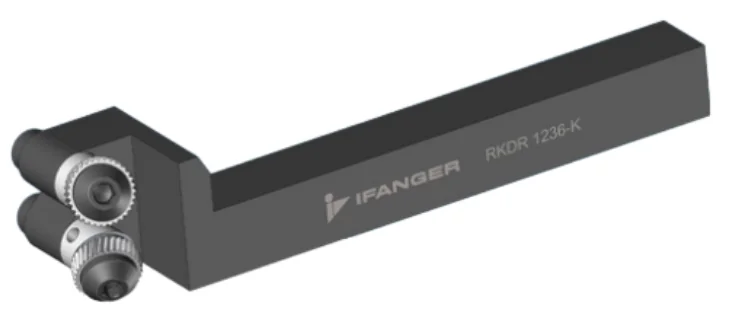

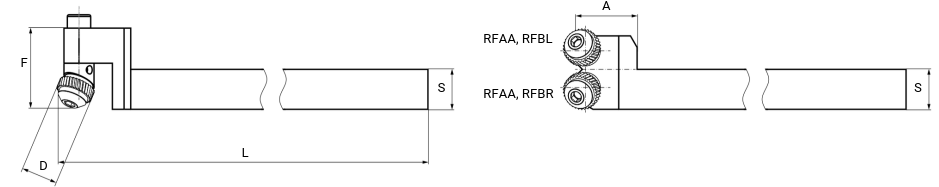

RKDR-K（コンパクト）
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 110 | 24 | 20 | RKDR 0836-K | 11 | 3 | 6 | 3 | 40 |
| 10 | 110 | 24 | 20 | RKDR 1036-K | 11 | 3 | 6 | 3 | 40 |
| 12 | 110 | 24 | 20 | RKDR 1236-K | 11 | 3 | 6 | 3 | 40 |
| 16 | 105 | 39 | 17 | RKDR 1636-K | 11 | 3 | 6 | 3 | 40 |
| 16 | 115 | 35 | 25 | RKDR 1649-K | 15 | 4 | 9 | 8 | 60 |
RKDL

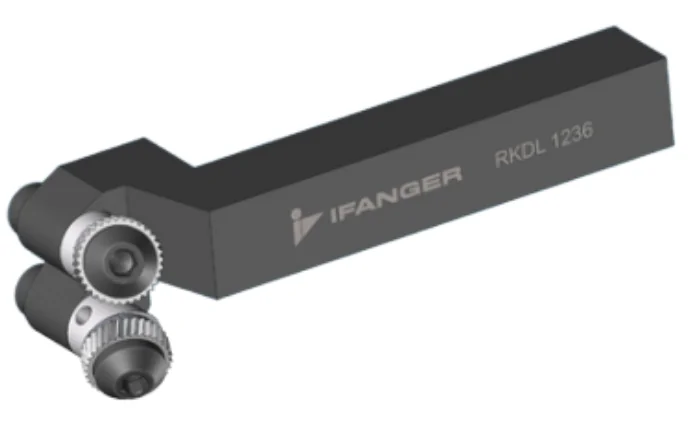

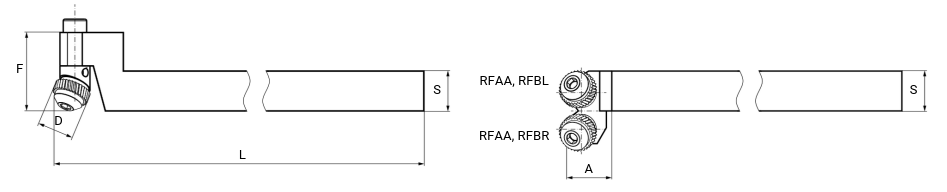

RKDL（左勝手）
切削用駒：Upper: RFAA / Lower: RFAA、綾目：RFBL-15° + RFBR-15°
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 135 | 22 | 18 | RKDL 0836 | 11 | 3 | 6 | 3 | 40 |
| 10 | 135 | 24 | 18 | RKDL 1036 | 11 | 3 | 6 | 3 | 40 |
| 12 | 135 | 24 | 21 | RKDL 1236 | 11 | 3 | 6 | 3 | 40 |
注記
- 注文時の型式例：RKDR 1036
