FORMING HOLDER

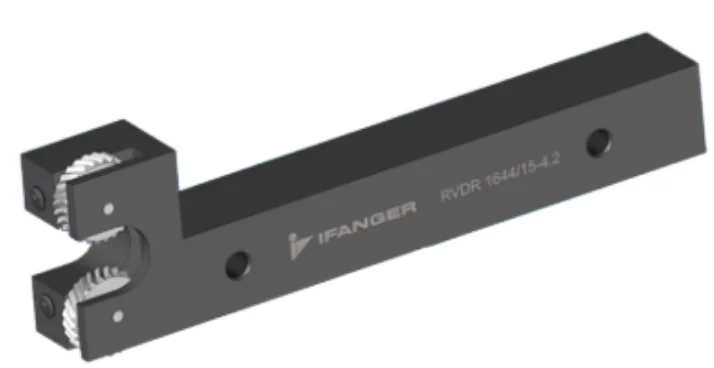

RVDR -- ダブルローラー用転造ホルダー（調整式）
ローラー間距離を調整可能な転造用ダブルホルダー。小ロット生産から量産まで対応。肩部際の加工にも最適。
Features
製品の特長
- ローラー間のセンター距離を実測で精密に設定可能
- ワークの肩部分の際まで加工可能
- 小径ワークで加工長が長い場合に最適
- ワークへの曲げ力を最大限に抑制
- 調整式（小ロット）と固定式（量産）を選択可能
Dimensions

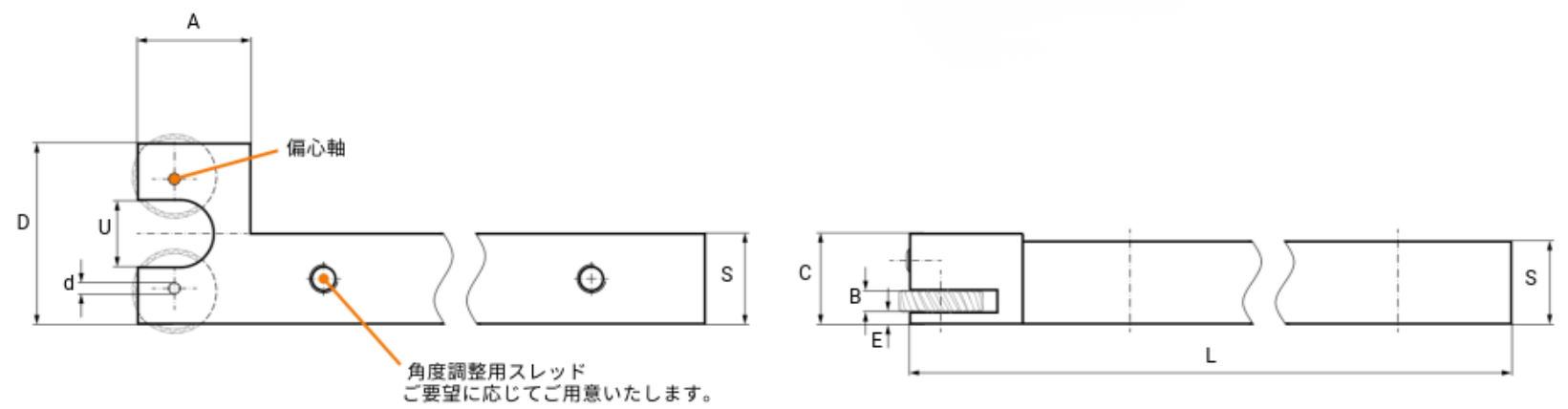

寸法表
対応ローラー（駒）
| 平目 0° | RDAA + RDAA |
| 左勝手 30° | RDBL-30° |
| 左勝手 45° | RDBL-45° |
| 右勝手 30° | RDBR-30° |
| 右勝手 45° | RDBR-45° |
| S | A | C | E | L | U | Ref. No. | D | B | d | ø Workpiece |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 15.0 | 14 | 2 | 100 | 4.0 | RVDR 0833/10-1.0* | 10 | 3 | 3 | 1.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 5.0 | RVDR 1233/10-1.0* | 10 | 3 | 3 | 1.0 ±0.3 |
| 8 | 15.0 | 14 | 2 | 100 | 5.0 | RVDR 0833/10-1.5* | 10 | 3 | 3 | 1.5 ±0.3 |
| 12 | 18.0 | 14 | 2 | 110 | 5.3 | RVDR 1233/10-1.6* | 10 | 3 | 3 | 1.6 ±0.3 |
| 8 | 15.0 | 14 | 2 | 120 | 5.5 | RVDR 0833/10-2.0* | 10 | 3 | 3 | 2.0 ±0.3 |
| 10 | 15.0 | 14 | 2 | 100 | 4.0 | RVDR 1033/10-2.02* | 10 | 3 | 3 | 2.0 ±0.3 |
| 10 | 16.0 | 14 | 2 | 120 | 6.0 | RVDR 1033/10-2.0* | 10 | 3 | 3 | 2.0 ±0.3 |
| 12 | 17.0 | 14 | 2 | 110 | 6.3 | RVDR 1233/10-2.0* | 10 | 3 | 3 | 2.0 ±0.3 |
| 10 | 15.0 | 14 | 2 | 120 | 5.5 | RVDR 0833/10-2.5* | 10 | 3 | 3 | 2.5 ±0.3 |
| 10 | 16.5 | 14 | 2 | 100 | 6.0 | RVDR 1033/10-2.5* | 10 | 3 | 3 | 2.5 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 6.8 | RVDR 1233/10-2.5* | 10 | 3 | 3 | 2.5 ±0.3 |
| 8 | 15.0 | 14 | 2 | 100 | 6.0 | RVDR 0833/10-3.0* | 10 | 3 | 3 | 3.0 ±0.3 |
| 10 | 16.5 | 14 | 2 | 100 | 6.0 | RVDR 1033/10-3.0* | 10 | 3 | 3 | 3.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 6.3 | RVDR 1233/10-3.0* | 10 | 3 | 3 | 3.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 6.0 | RVDR 1233/10-3.5* | 10 | 3 | 3 | 3.5 ±0.3 |
| 8 | 17.0 | 14 | 2 | 100 | 7.0 | RVDR 0833/10-4.0* | 10 | 3 | 3 | 4.0 ±0.3 |
| 10 | 16.5 | 14 | 2 | 100 | 6.0 | RVDR 1033/10-4.0* | 10 | 3 | 3 | 4.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 6.0 | RVDR 1233/10-4.0* | 10 | 3 | 3 | 4.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 7.0 | RVDR 1233/10-5.0* | 10 | 3 | 3 | 5.0 ±0.3 |
| 12 | 15.0 | 14 | 2 | 120 | 9.0 | RVDR 1233/10-6.0* | 10 | 3 | 3 | 6.0 ±0.3 |
| 8 | 16.0 | 14 | 2 | 100 | 8.5 | RVDR 1033/10-6.0* | 10 | 3 | 3 | 6.0 ±0.3 |
| 12 | 16.0 | 14 | 2 | 120 | 10.0 | RVDR 1233/10-7.0* | 10 | 3 | 3 | 7.0 ±0.3 |
| 10 | 25.0 | 16 | 2 | 120 | 13.0 | RVDR 1044/15-8.0** | 15 | 4 | 3 | 8.0 ±0.4 |
注記
- 注文時の型式例：RVDR 0833/10-1.0
- 軸のシャフト用スペアパーツ：RECA-0314-SZ / RECA-0414-SX
