CUTTING HOLDER
RZSL / RZSR -- スイス型旋盤用切削ホルダー
スイス型自動旋盤に最適化された切削ローレット用ホルダー。切削用駒（RF系）を使用。RZSR：右勝手、RZSR-K：コンパクト、RZSL：左勝手。
Features
製品の特長
- スイス型自動旋盤に最適化されたコンパクト設計
- 切削用駒 RFBR 15°を使用
- RZSR、RZSR-K（コンパクト）、RZSL（左勝手）の3タイプ
- セッティング方法は動画をご参照ください
Dimensions
寸法表
対応ローラー（駒）
| DIN 82 / ISO 13444 | RAA / Type A |
| 切削用駒 | RFBR 15° |
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. | Shoulder Z |
|---|---|---|---|---|---|---|---|---|---|---|

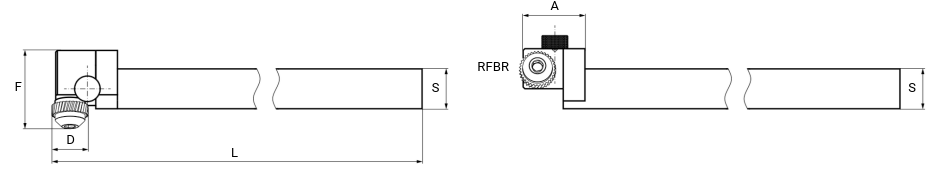

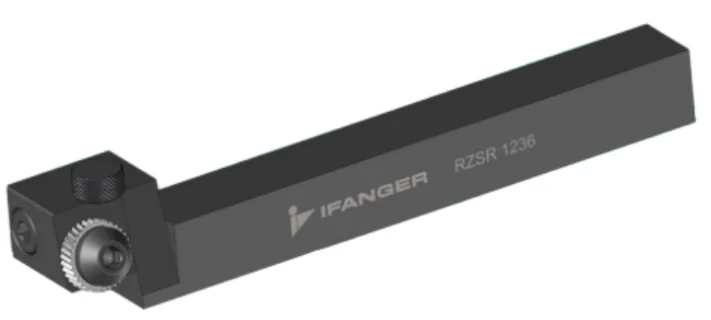

| 10 | 110 | 24 | 19 | RZSR 1036 | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 12 | 110 | 24 | 19 | RZSR 1236 | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 16 | 110 | 31 | 25 | RZSR 1649 | 15 | 4 | 9 | 8 | 20 | 6.0 |
| 20 | 130 | 36 | 30 | RZSR 20511 | 20 | 5 | 11 | 20 | 120 | 6.5 |
| 25 | 130 | 41 | 35 | RZSR 25511 | 25 | 5 | 11 | 20 | 120 | 7.5 |
RZSR-K

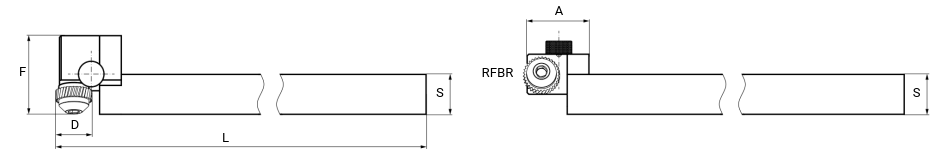

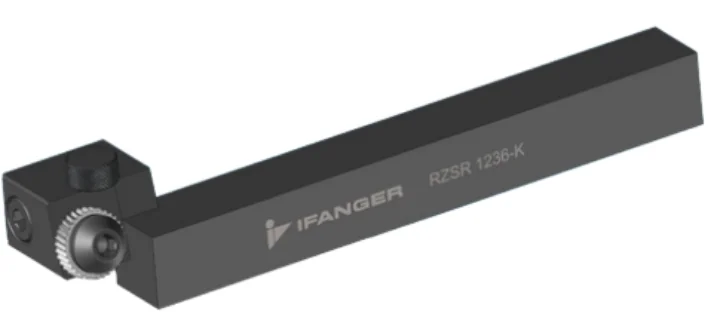

RZSR-K（コンパクト）
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. | Shoulder Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 100 | 24 | 19 | RZSR 0836-K | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 10 | 110 | 24 | 19 | RZSR 1036-K | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 12 | 110 | 24 | 19 | RZSR 1236-K | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 16 | 110 | 24 | 19 | RZSR 1636-K | 11 | 3 | 6 | 3 | 8 | 6.0 |
| 16 | 110 | 31 | 19 | RZSR 1649-K | 15 | 4 | 9 | 8 | 20 | 6.5 |
RZSL

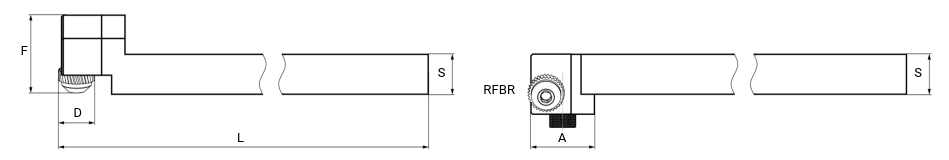

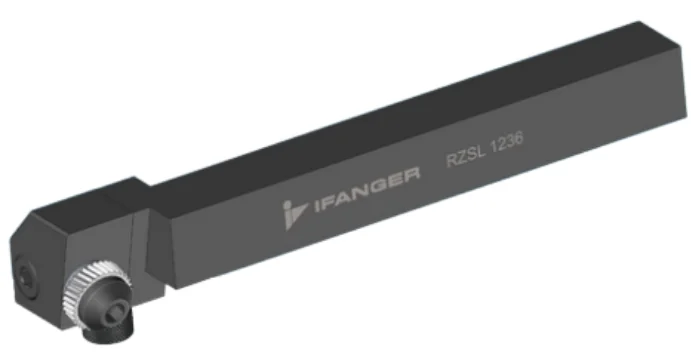

RZSL（左勝手）
切削用駒：RFBL 15°
| S | L | F | A | Ref. No. | D | B | d | ø min. | ø max. | Shoulder Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 135 | 18 | 18 | RZSL 0836 | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 10 | 135 | 18 | 18 | RZSL 1036 | 11 | 3 | 6 | 3 | 8 | 4.0 |
| 12 | 135 | 21 | 24 | RZSL 1236 | 11 | 3 | 6 | 3 | 8 | 4.0 |
注記
- 注文時の型式例：RZSR 1036
