刈谷テクニカルセンターでできること
テスト加工
お客様のワーク・図面に合わせて実機で加工し、工具や加工条件の効果を確かめます。量産ラインを止める必要はありません。
デモ実演
ギヤスカイビングやブローチングなど、資料だけでは判断しにくい特殊加工を実機で実演します。
刃先分析
使用済みのインサートをマイクロスコープで観察・測定し、最適な工具をご提案します。他メーカーの工具も分析できます。

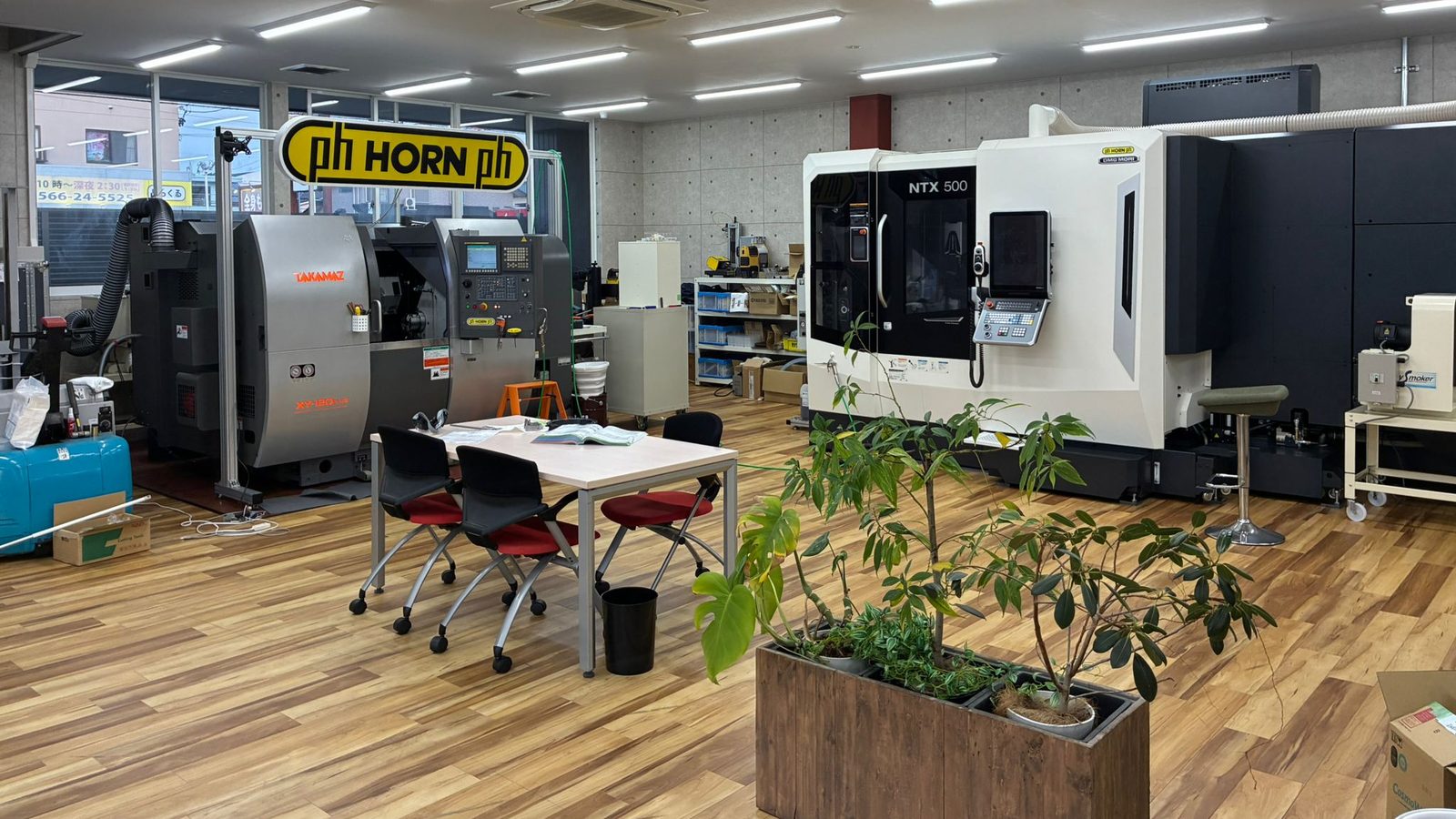

設置している設備

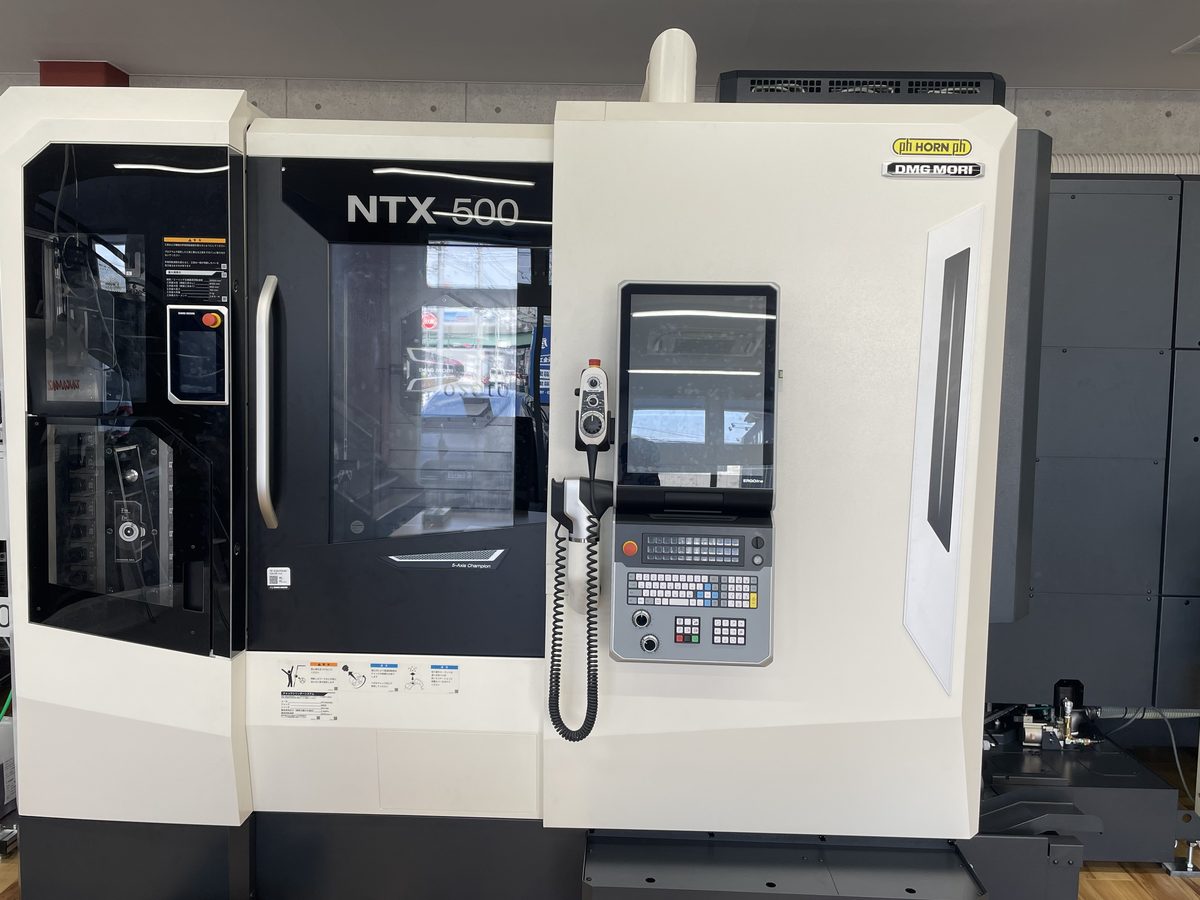

DMG MORI
複合加工機 NTX500
旋削とミーリングを1台でこなす複合加工機です。ギヤ加工やポリゴン加工を1台にまとめる「工程集約」を、お客様のワークで試せます。
| 機械型式 | NTX500 |
|---|---|
| 加工可能ワーク外径 | φ90 |
| 加工可能ワーク長さ | 500mm（芯押しありの場合） |
| ミル軸主軸 | C4 |
| マガジン数 | 38 |
| 下刃物台ステーション数 | 12 |
| 下刃物台角シャンク | 20mm |
| 下刃物台丸シャンク | 32mm |

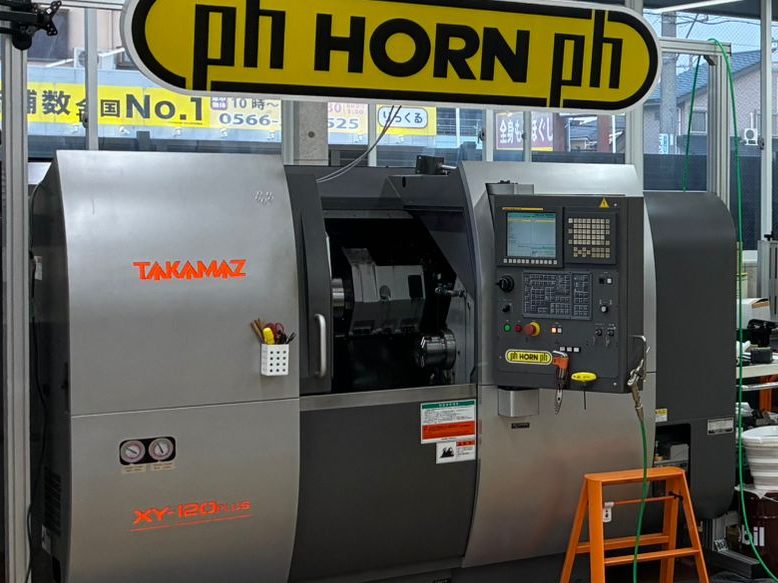

高松機械工業（TAKAMAZ）
旋盤 XY-120 Plus
HORN の溝入れ工具を中心に、旋削のテストカットとデモ加工を行います。溝入れ・突切りの条件出しや工具寿命の比較にご利用ください。
| 機械型式 | XY-120 Plus |
|---|---|
| 加工可能ワーク外径 | φ90 |
| 加工可能ワーク長さ | 突き出し量3Dまで |
| 刃物台ステーション数 | 12 |
| 刃物台角シャンク | 20mm |
| 刃物台丸シャンク | 25mm |

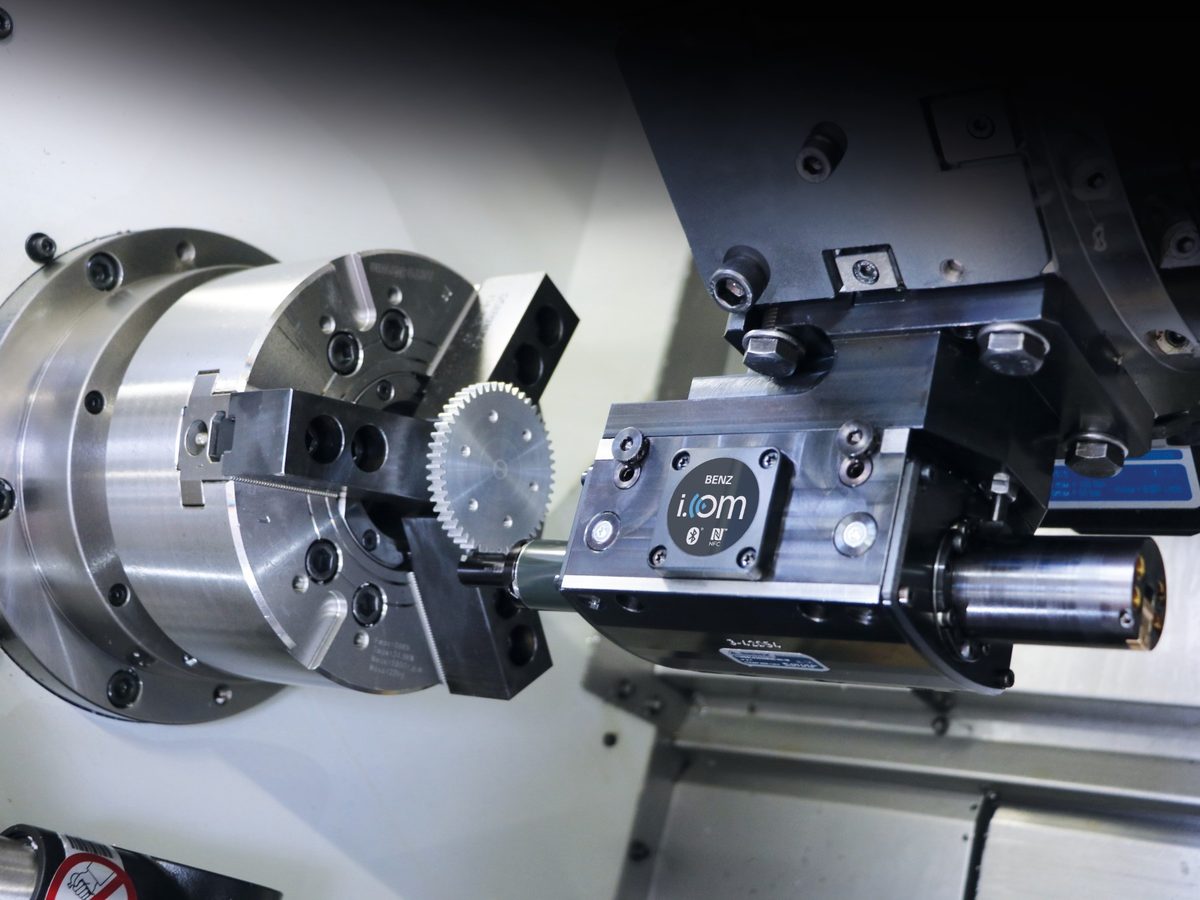

BENZ
ブローチングユニット
DMG森精機 NTX500 および高松機械工業 XY-120 Plus それぞれで使用可能な BENZ 製ブローチングユニットで、高能率なキー溝・スプライン加工が可能です。

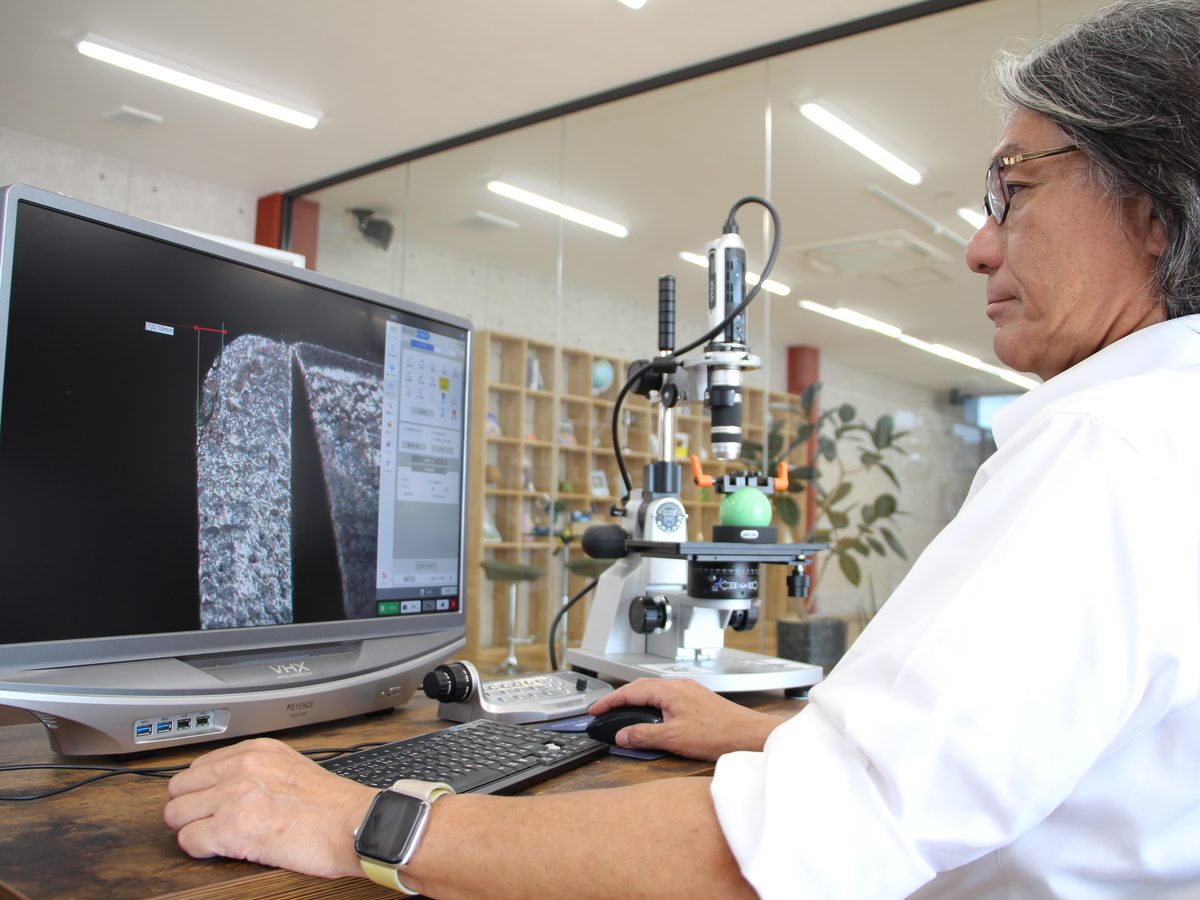

KEYENCE
マイクロスコープ
テストカット後の刃先や、お預かりした使用済み工具の摩耗を観察・測定します。結果をもとに、工具選定や加工条件の見直しをご提案します。
テスト・実演できる加工の例
工程集約特集で紹介している加工を、実機でお試しいただけます。
HORN / 汎用
ギヤスカイビング
インサート式・ディスク式・超硬ソリッド式の3シリーズ。モジュール0.2〜8.0対応
汎用 / HORN
ギヤミーリング
複合加工機での外歯加工に。m0.5〜3.0標準対応
BENZ / HORN
ギヤブローチング
旋盤・マシニングでの内歯加工。専用機からの工程集約に
HORN
ギヤ端面バリ取り
同期プログラムで自動バリ取り。手作業レスで品質安定
HORN
ポリゴンミーリング
回転比で高速に多角形加工。2面幅〜8面まで対応
BENZ
キー溝・増速ブローチング
NC旋盤・MCでキー溝加工。スロッター加工の置き換えに
HORN
CBN溝入れ
焼入れ鋼・浸炭・チタン・ニッケルに対応
URMA
リーマー仕上げ
焼入れ鋼の仕上げに。MXダイヤ／ボロン
ご利用の流れ
ご相談
フォームかお電話で、ワークの図面・材質・数量、いまお困りの点をお知らせください。
内容と日程のご相談
使う機械・工具・確かめたいことを担当者がすり合わせ、日程を決めます。
テスト加工・デモ
刈谷テクニカルセンターで実機を動かし、加工の様子をご覧いただけます。
結果とご提案
加工結果と刃先の観察をもとに、工具・加工条件・設備をご提案します。
よくある質問
- 自社のワークを持ち込んでテスト加工できますか？
- はい。図面・材質・数量をお知らせいただければ、使う機械と工具を決めてテスト加工を行います。まずはご相談ください。
- HORN 以外の工具でも相談できますか？
- はい。IZUSHI は機械工具の専門商社として、取扱いメーカー各社の工具に加え、工作機械・ツーリング・治具まで含めてご提案します。他メーカー工具の刃先分析も承ります。
- 複合加工機の導入を検討中ですが、見学だけでもできますか？
- はい。NTX500 の実機をご覧いただきながら、工程集約の効果をお客様の部品に当てはめてご説明します。日程はお問い合わせください。
所在地
- 名称
- 株式会社IZUSHI 中部支店／刈谷テクニカルセンター
- 住所
- 〒448-0807 愛知県刈谷市東刈谷町2-2-2
- 電話
- 0566-62-8090
- FAX
- 0566-62-8084
- 設備
- DMG MORI NTX500／TAKAMAZ XY-120 Plus／KEYENCE マイクロスコープ ほか
2階にコワーキングスペース「osoto Kariya」を併設しています。
