| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 60005 | 65,000 | 0.11kW | 6mm | 2.36l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 60006 | 80,000 | 0.11kW | 2.36l/s | ER8 UP 3mm |
CNC SPINDLES
CNCスピンドル 600・601・602シリーズ
3mmコレット仕様。小径工具を最大90,000min-1

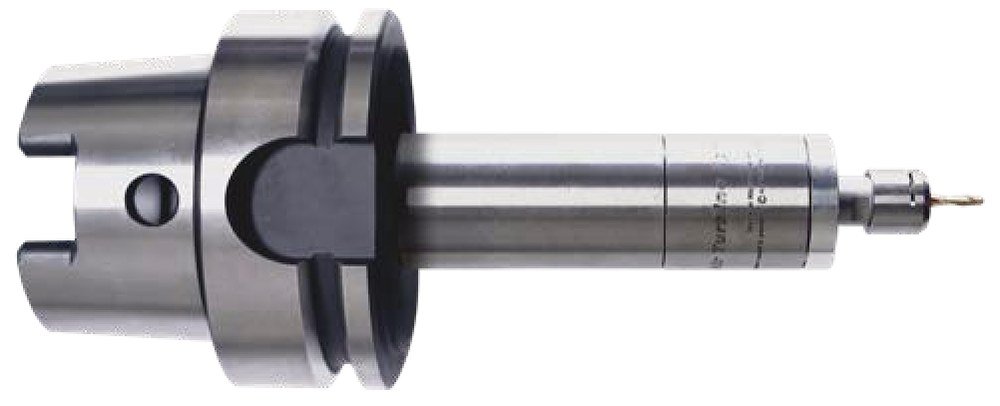

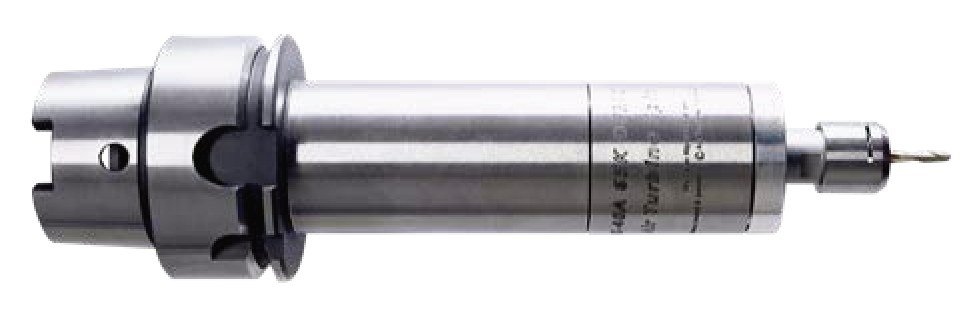

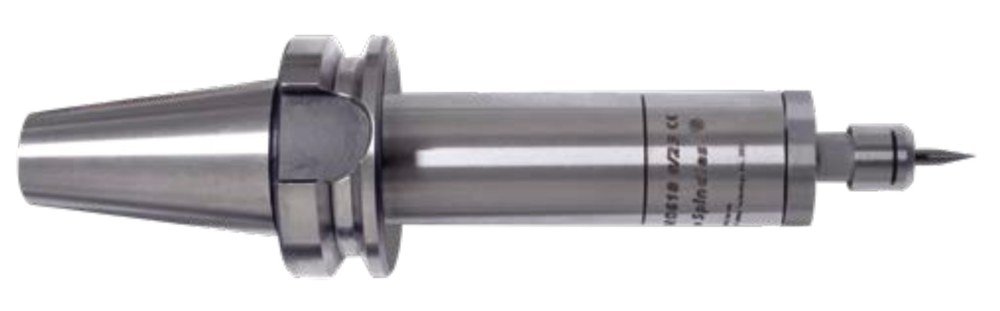

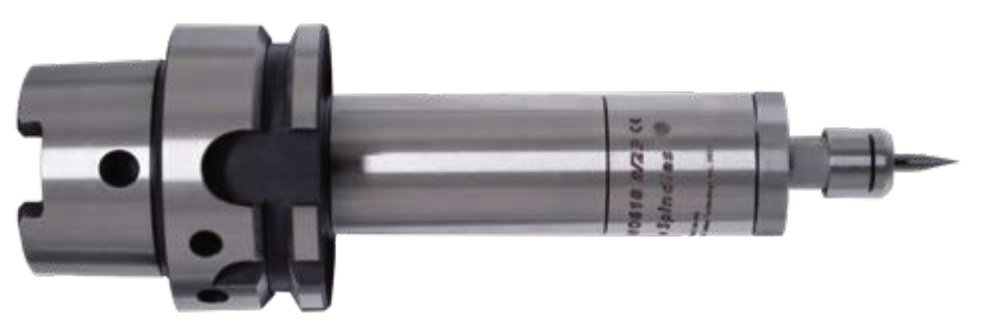

CNC SPINDLES 600 SERIES
600シリーズ
全長を抑えた設計で、機内のスペースが限られる工作機械に
BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、3mmコレット仕様のCNCスピンドルです。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 60009 | 65,000 | 0.11kW | 6mm | 2.36l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 60012 | 80,000 | 0.11kW | 2.36l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 60017 | 65,000 | 0.11kW | 6mm | 2.36l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 60019 | 80,000 | 0.11kW | 2.36l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 60001 | 65,000 | 0.11kW | 6mm | 2.36l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 60003 | 80,000 | 0.11kW | 2.36l/s | ER8 UP 3mm |
付属品｜600シリーズ
- ER8 UPコレットシステム（3mm標準）
- 専用レンチ
- フィルタ・エクストラクタ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A40・HSK-A50・HSK-A63にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

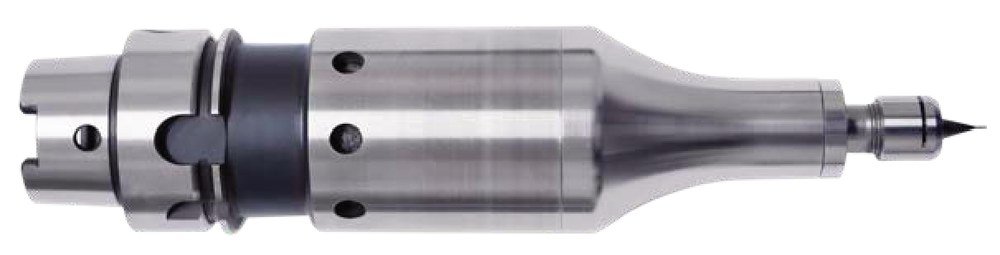

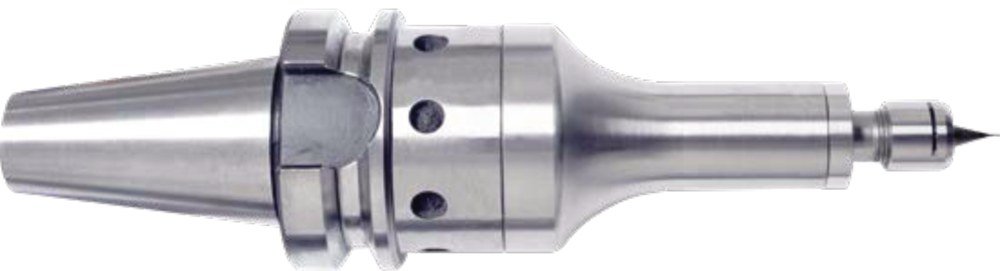

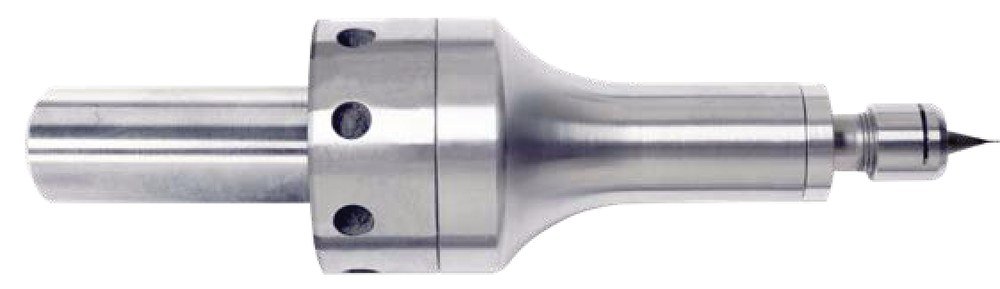

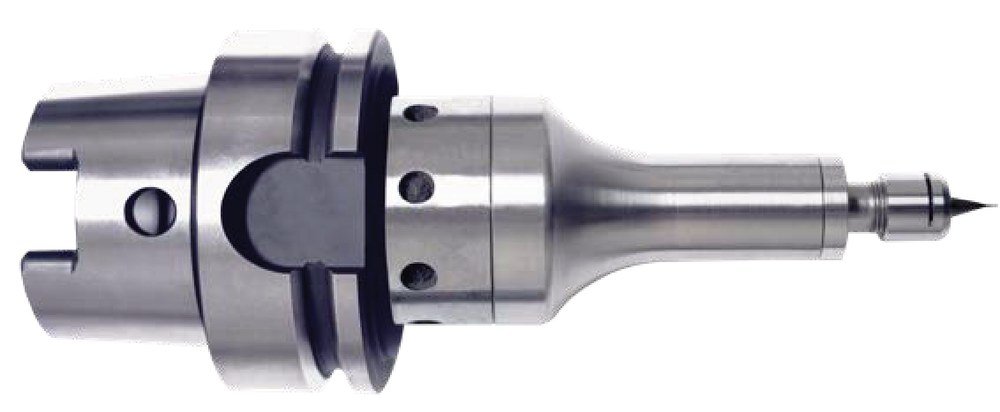

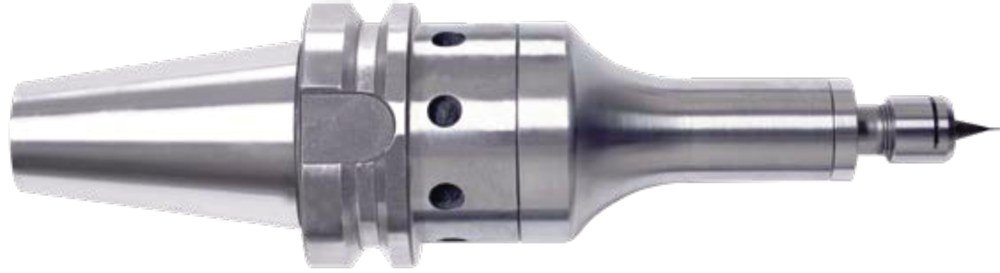

CNC SPINDLES 601 SERIES
601シリーズ
コンパクト・スリムモデル
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、3mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63146 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 63147 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63148 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63149 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63170 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 63171 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63172 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63173 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63178 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 63179 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63180 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63181 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63201 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 63203 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63199 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63206 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63154 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 63155 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63156 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 63157 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
付属品｜601シリーズ
- ER8 UPコレットシステム（3mm標準）
- 専用レンチ
- フィルタ・エクストラクタ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A40・HSK-A63にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
90,000min-1は、マイクロエンドミルを使う特殊な用途向けです。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

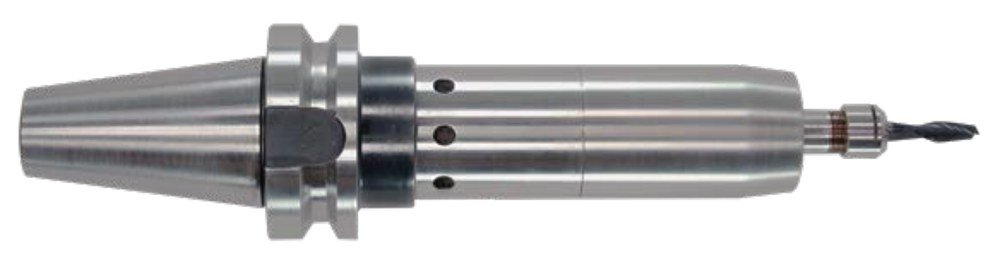

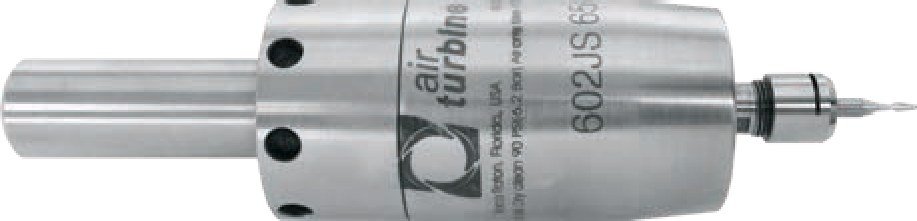

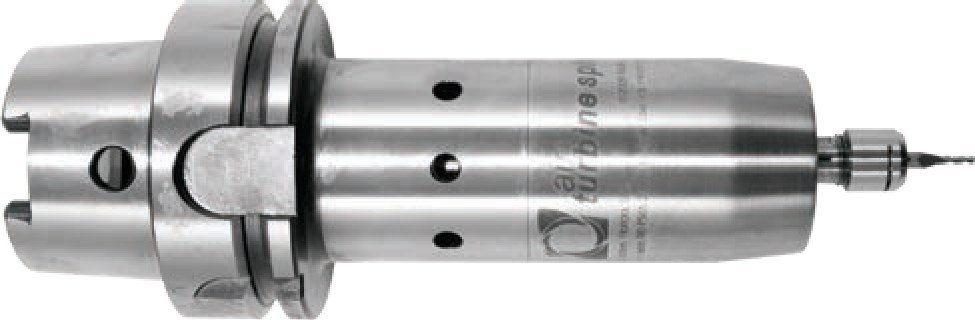

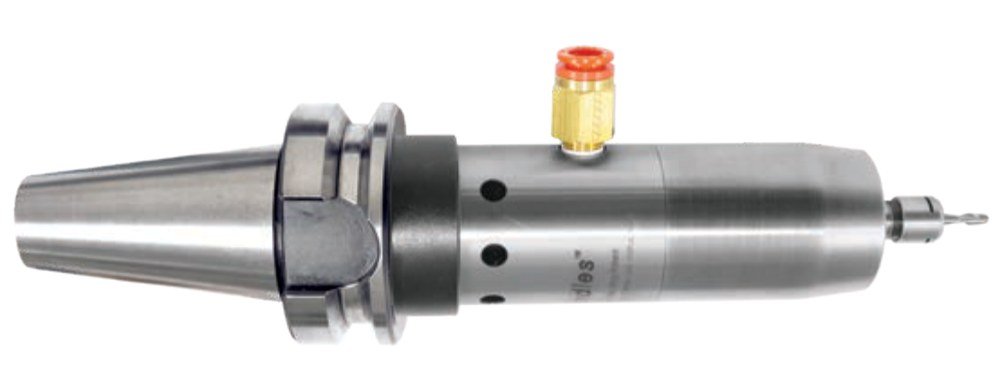

CNC SPINDLES 602 SERIES
602シリーズ
彫刻・マーキング・溝加工・穴あけ・仕上げを、小径工具で
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、3mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64251 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | 0.61kg |
| 64253 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64255 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64257 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64291 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 64293 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64295 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64297 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64267 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 64269 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64271 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64273 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64275 | 40,000 | 0.11kW | 8mm | 2.36〜2.83l/s | Φ4.0mm以上 | ER8 UP 3mm | — |
| 64277 | 50,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64279 | 65,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm | |||
| 64281 | 90,000 | 0.15kW | 2.36〜2.83l/s | ER8 UP 3mm |
付属品｜602シリーズ
- ER8 UPコレットシステム（3mm標準）
- 専用レンチ
- フィルタ・エクストラクタ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
90,000min-1は、マイクロエンドミルを使う特殊な用途向けです。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。
機種選定のご相談
お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。
