CNC SPINDLES

CNCスピンドル DTシリーズ（FANUC・BROTHER・HAAS 対応）

位置決めブロックから給気。スルースピンドル非対応の機械にも

CNC SPINDLES DT SERIES

DTシリーズ/位置決めブロックからエアーを供給

スルースピンドルでエアーが送れない機械にも載せられる

工作機械メーカー別ラインナップDRILL-TAP

スピンドルスルーでエアーの供給ができない、または仕様を満たす圧力や流量を確保できない場合、位置決めブロックからのエアー供給が可能です。位置決めブロックにエアーを供給し、ツールが接続されることでバルブが開きエアーがツールに供給されます。

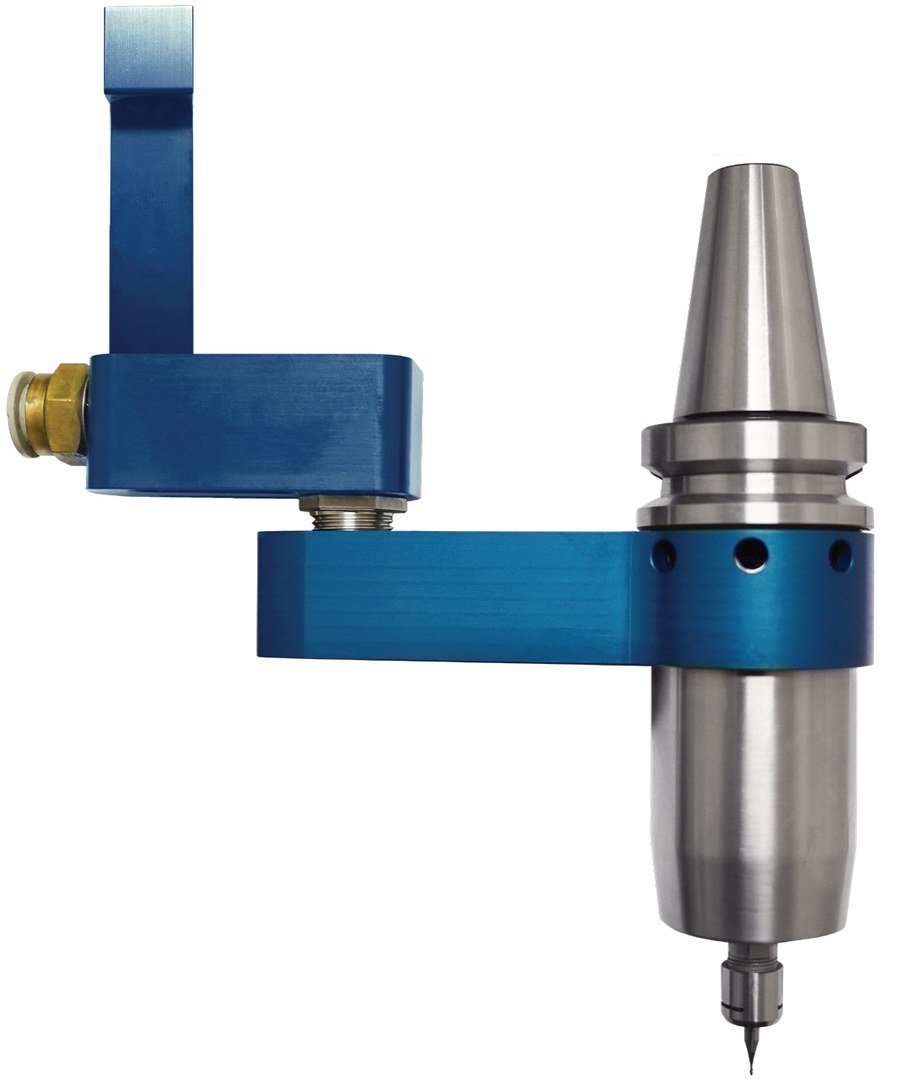

602DTBT30 外観

602DTBT30

寸法・外形図 →
回転数min-1 FANUCBROTHERHAAS 重量
40,0006533165337646171.00kg
50,000653336533964619
65,000653356534164621
90,00065329------
エアー消費量などのスペックは602シリーズをご参照ください

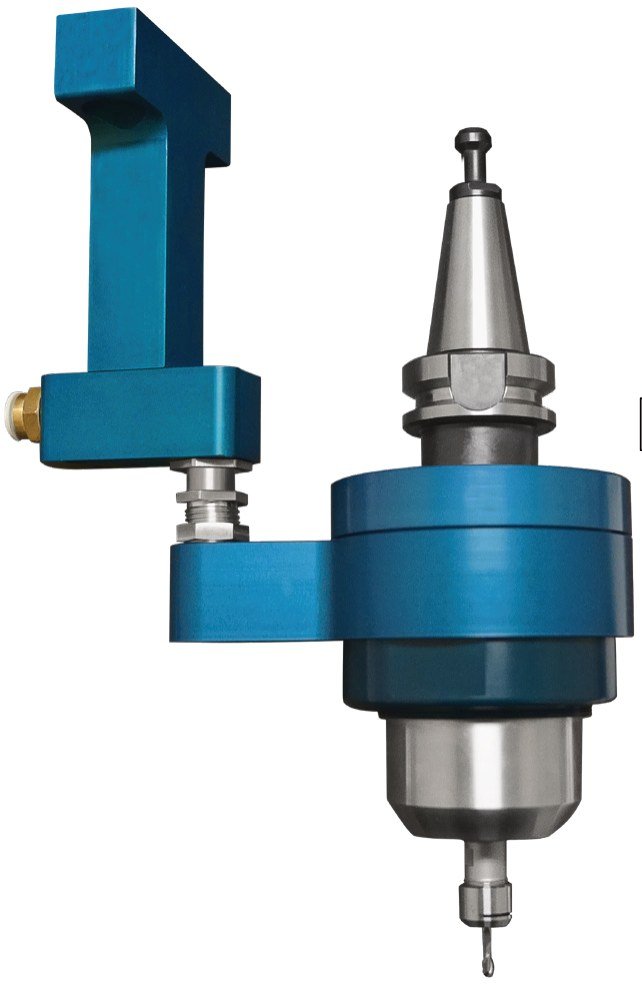

625DTBT30 外観

625DTBT30

寸法・外形図 →
回転数min-1 FANUCBROTHERHAAS 重量
30,0006535165359646432.11kg
40,000653536536164645
50,000653556536364647
65,000653576536565305
エアー消費量などのスペックは625シリーズをご参照ください

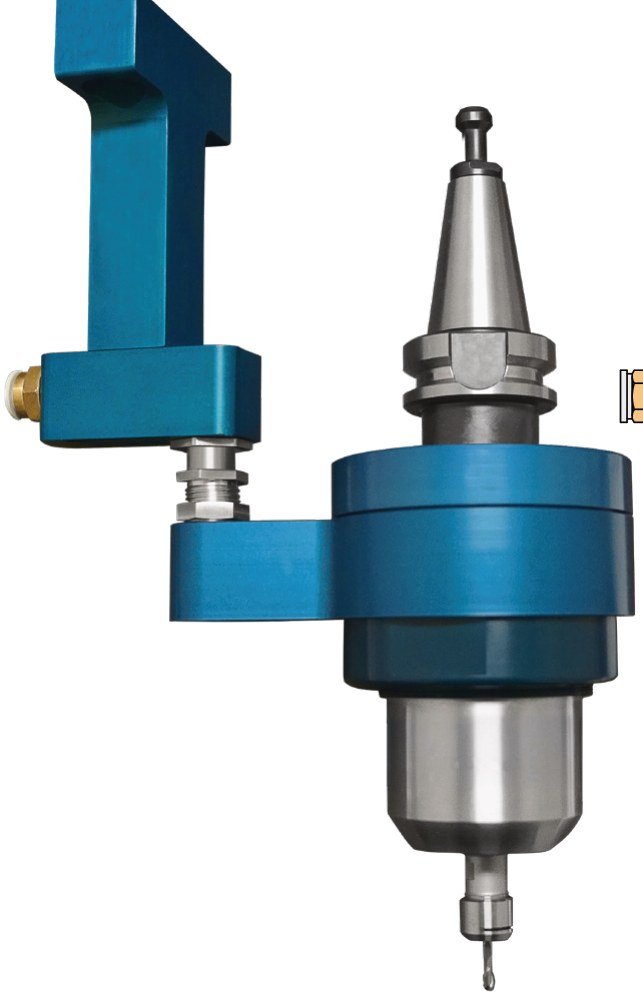

625XDTBT30 外観

625XDTBT30

寸法・外形図 →
回転数min-1 FANUCBROTHERHAAS 重量
30,0006463164637646542.72kg
40,000646336463964656
50,000646356464164658
エアー消費量などのスペックは625Xシリーズをご参照ください

付属品｜DTシリーズ

  • TMAブロック
  • TMAカラー
  • フィルタ・エクストラクタ
  • コレットシステム（ER11 UP・6mm標準／602DTのみER8 UP・3mm標準）
  • 専用レンチ
  • エアーホース
  • フィッティング
  • プラグ（未使用側エアー取入口用）
  • クーラントガード
  • キャリーケース

注記

全機種エアー圧は0.62MPaです。重量は602DT・625DTがTMAカラー込み（Spindle & TMA Collar Weight）、625XDTはスピンドル単体（Spindle Weight）です。
ATCにも対応しますが、組み合わせる工作機械のツールマガジンによっては左右のステーションを空けておく必要がございます。
Air Turbine Toolsはアングルヘッド仕様にも対応しております（例：BT30＋602スピンドルの90度仕様、BT40＋625スピンドルの90度仕様）。
カタログに記載以外のシャンク用もございます。詳細はお問い合わせください。

機種選定のご相談

お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。

お問い合わせ TEL 06-6747-6184 カタログPDF（PDF・約8.8MB）
