ハンドツールHAND TOOLS

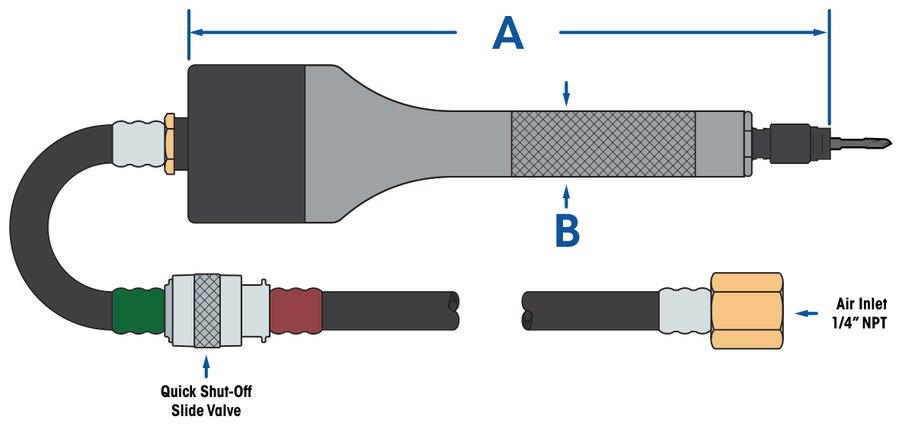

外形図 5点。表の「図」列の番号が、その機種の図です。記号 A〜F は図に対応します。
| モデル | 図 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|---|
1/8シリーズ3機種 | ||||||||
| 201SV | 図1 | 156.5 | Φ15.875 | 0.17kg | ||||
| 202SV | 図1 | 156.5 | Φ15.875 | 0.23kg | ||||

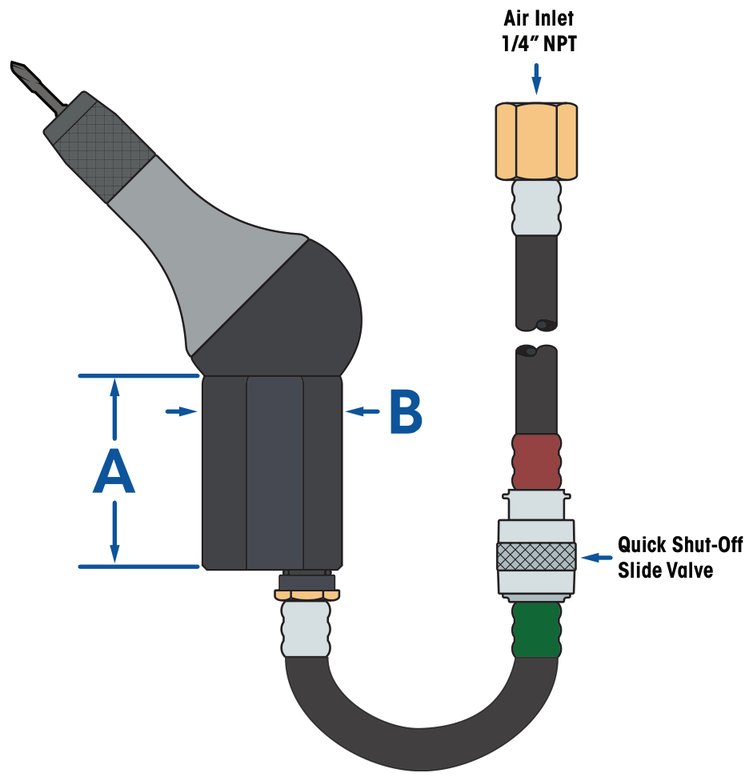

| 0145SSV | 図2 | 44.45 | Φ31.75 | 0.17kg | ||||
1/4シリーズ3機種 | ||||||||

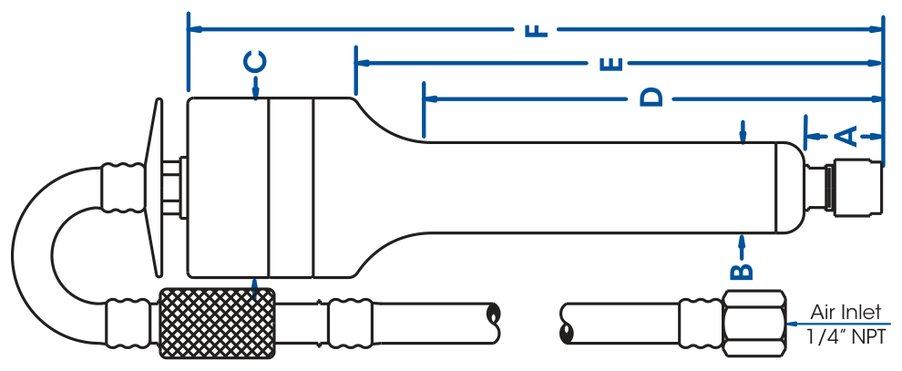

| 525SV | 図3 | 21.84 | 25.4 | 50.8 | 126.24 | 143.26 | 193.04 | 0.41kg |

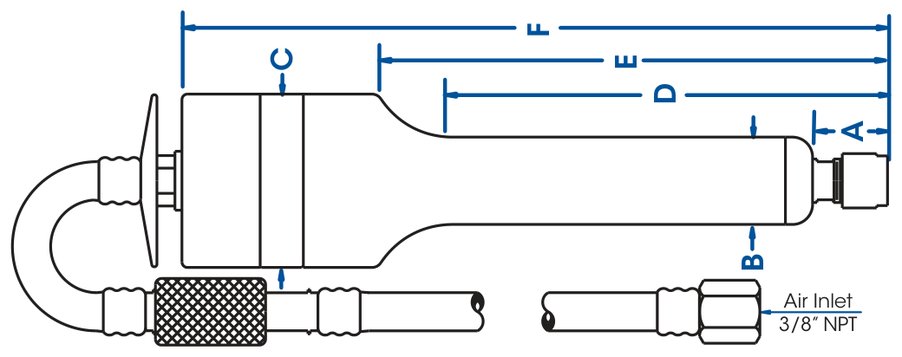

| 525XSV | 図4 | 21.84 | 25.4 | 50.8 | 126.24 | 143.26 | 204.72 | 0.44kg |

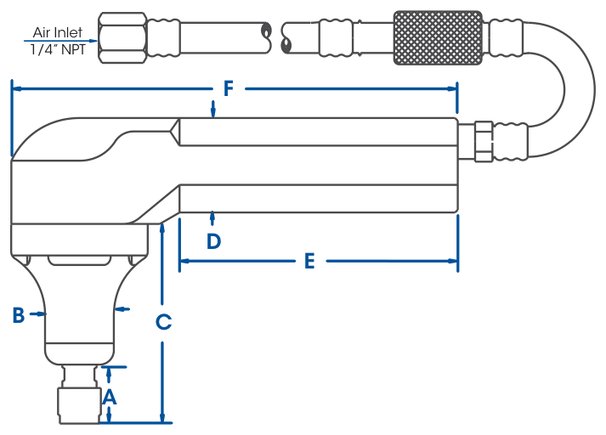

| 2590SVR | 図5 | 21.84 | 25.4 | 73.66 | 34.8 | 101.6 | 164.85 | 0.50kg |
外形図
ロボット切削・専用機ROBOTICS

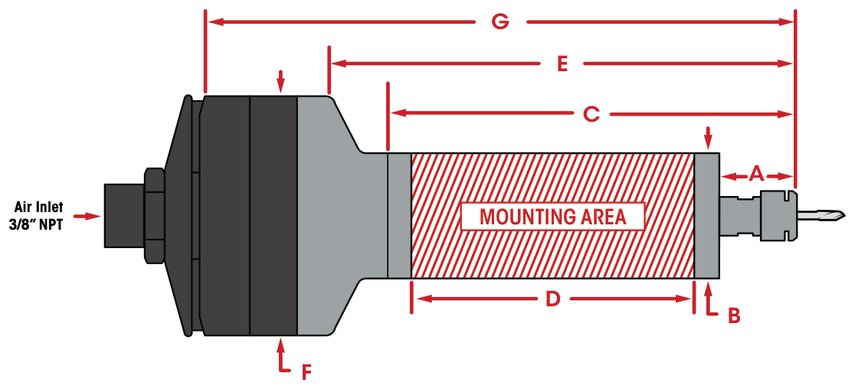

外形図 4点。表の「図」列の番号が、その機種の図です。記号 A〜G は図に対応します。
| モデル | 図 | A | B | C | D | E | F | G | 重量 |
|---|---|---|---|---|---|---|---|---|---|

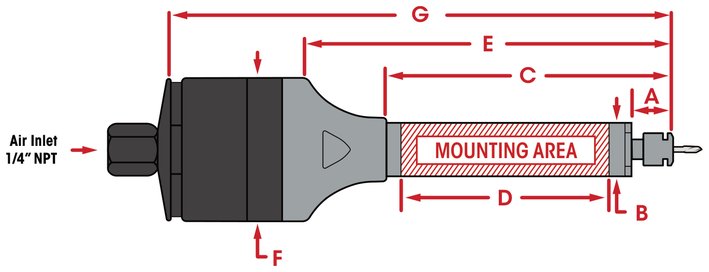

| 202HD | 図6 | 33.84 | Φ18.84 | 108.33 | 50.8 | 135.95 | Φ50.8 | 181.1 | 0.26kg |

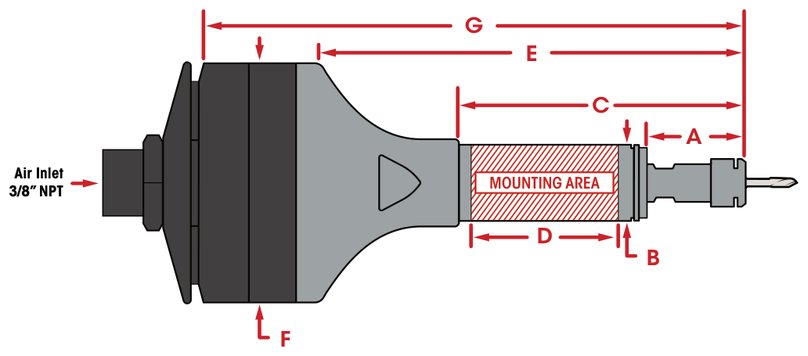

| 210HD | 図7 | 37 | Φ25 | 95 | 35.46 | 140 | Φ79.74 | 178 | 0.62kg |
| 450HD | 図8 | 26.54 | Φ41.14 | 132.08 | 63.5 | 153.16 | Φ79.74 | 193.29 | 1.30kg |
| 450XHD | 図8 | 26.54 | Φ41.14 | 132.08 | 63.5 | 153.16 | Φ79.74 | 204.97 | 1.36kg |

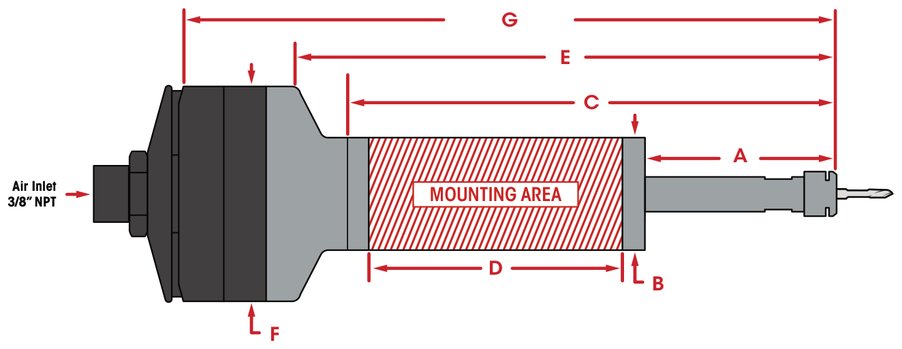

| 450HDE | 図9 | 63.5 | Φ41.14 | 171.45 | 63.5 | 189.99 | Φ79.74 | 230.12 | 1.30kg |
| 460HD | 図8 | 26.54 | Φ41.14 | 132.08 | 63.5 | 153.16 | Φ79.74 | 193.29 | 1.30kg |
外形図
旋盤・自動盤LATHE

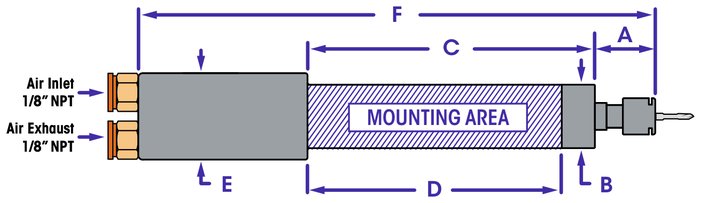

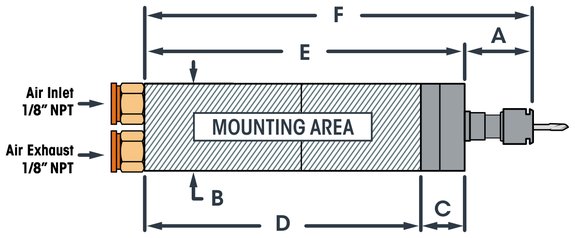

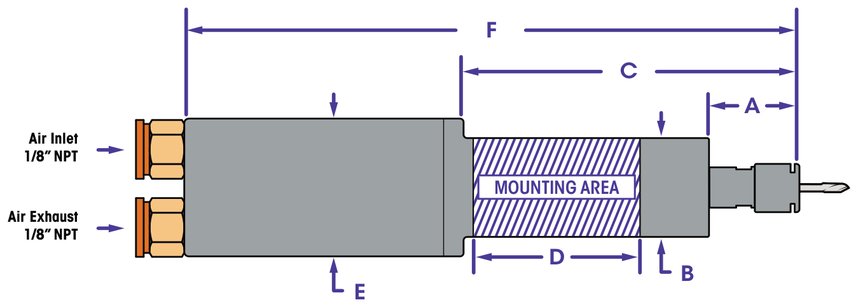

外形図 12点。表の「図」列の番号が、その機種の図です。記号 A〜I は図に対応します。
| モデル | 図 | A | B | C | D | E | F | G | H | I | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
700シリーズ4機種 | |||||||||||

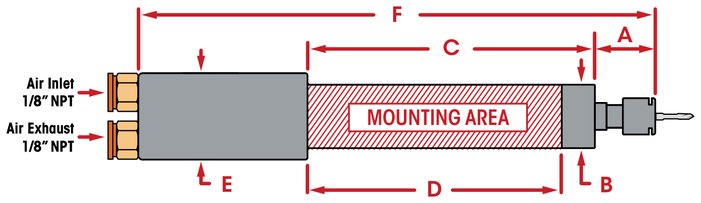

| 720MX | 図10 | 20.83 | Φ20 | 100.08 | 84.07 | Φ30 | 179.58 | 0.37kg | |||
| 722MX | 図10 | 20.83 | Φ22 | 100.08 | 84.074 | Φ30 | 179.58 | 0.40kg | |||

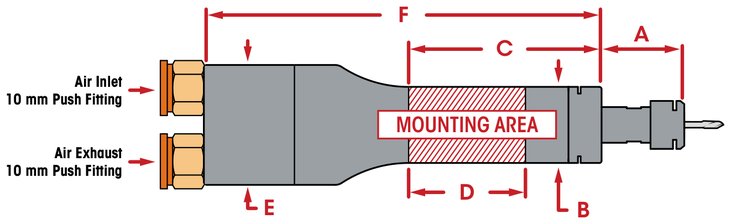

| 725MX | 図11 | 27.61 | Φ25.4 | 64.38 | 38.98 | Φ40 | 132.84 | 0.62kg | |||
| 730MX | 図12 | 23.03 | Φ30 | 15.24 | 95.11 | 110.35 | 133.35 | 0.45kg | |||

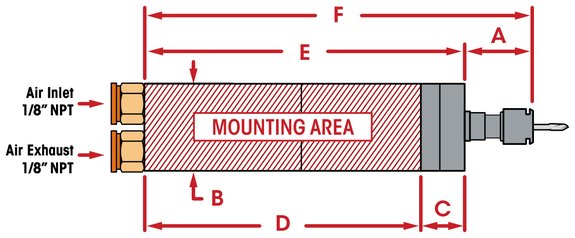

| 732MX | 図13 | 23.03 | Φ32 | 15.24 | 95.11 | 110.35 | 133.35 | 0.51kg | |||

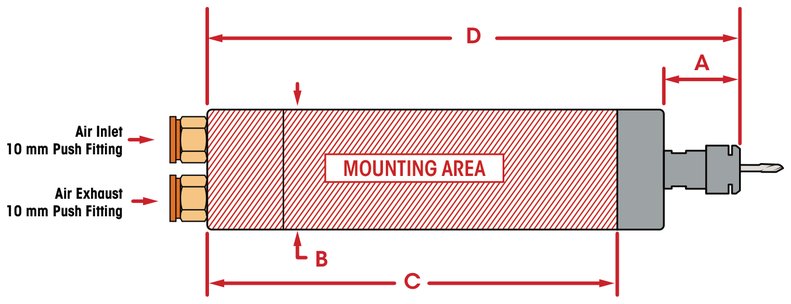

| 740MX | 図14 | 25.4 | Φ40 | 133.35 | 177.8 | 0.96kg | |||||

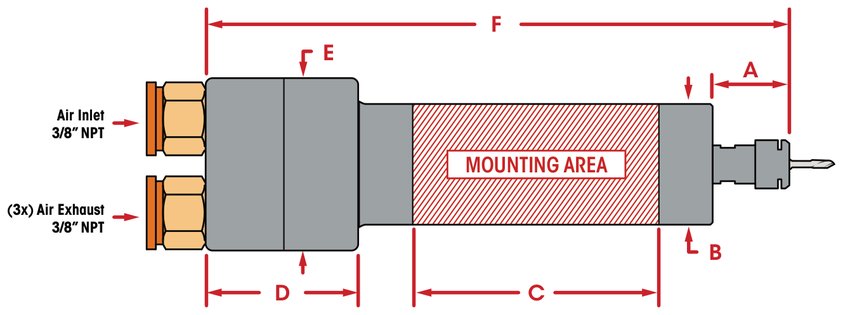

| 740XP | 図15 | 27.69 | Φ40 | 81.52 | 50.51 | Φ57.12 | 195.33 | 1.64kg | |||
800シリーズ9機種 | |||||||||||
| 820MX | 図16 | 16.51 | Φ20 | 51.56 | 50.55 | Φ30 | 126.75 | 0.37kg | |||
| 820MXL | 図17 | 20.83 | Φ20 | 100.08 | 84.07 | Φ30 | 179.58 | 0.37kg | |||
| 822MX | 図16 | 16.51 | Φ21.6 | 51.56 | 50.55 | Φ30 | 126.75 | 0.37kg | |||
| 822MXL | 図17 | 20.83 | Φ22 | 100.08 | 84.074 | Φ30 | 179.58 | 0.40kg | |||

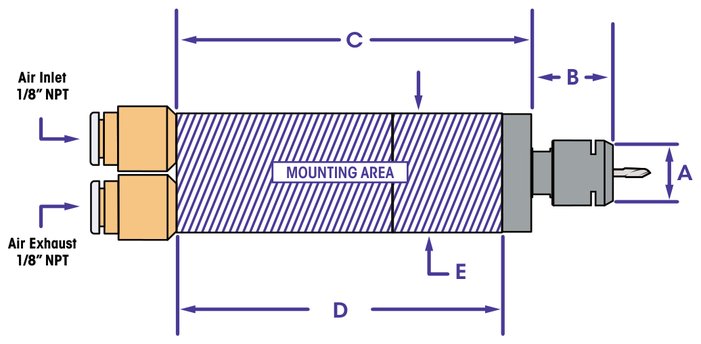

| 822CX | 図18 | Φ12 | 18.29 | 78.36 | 73.53 | Φ22 | 0.16kg | ||||

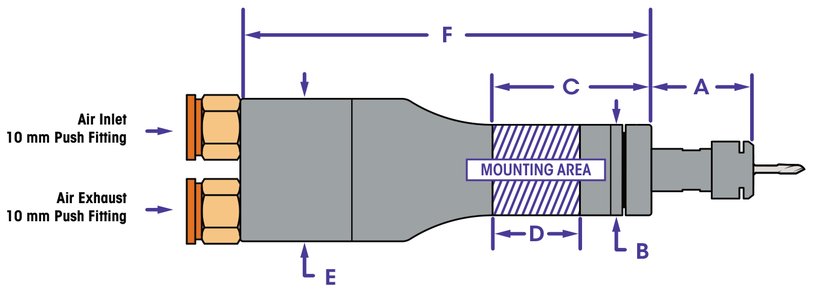

| 825MX | 図19 | 27.61 | Φ25.4 | 38.1 | 12.7 | Φ40 | 101.6 | — | |||

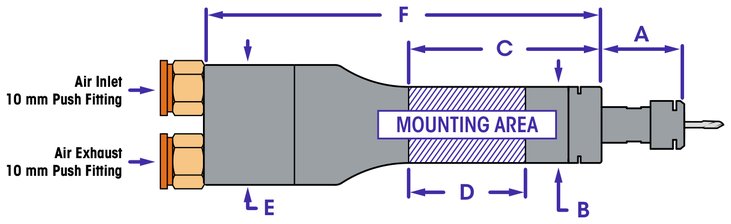

| 825MXL | 図20 | 27.61 | Φ25.4 | 64.38 | 38.98 | Φ40 | 132.84 | 0.62kg | |||
| 825CX | 図18 | Φ12 | 18.29 | 78.36 | 73.53 | Φ25 | 0.16kg | ||||

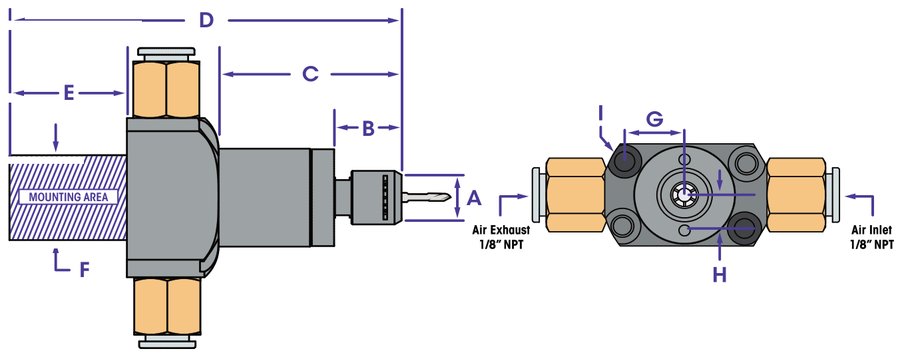

| 800LT※ | 図21 | Φ12 | 14.47 | 39.62 | 84.84 | 25.4 | Φ19.05 | 12.95 TYP (2) | 7.62 TYP (2) | Φ4.32 THRU / Φ7.36 / 深さ4.06 TYP (2) | 0.16kg |
外形図
CNCスピンドルCNC SPINDLES

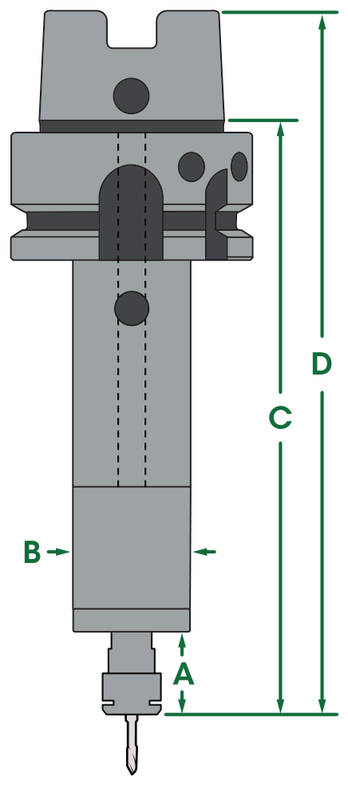

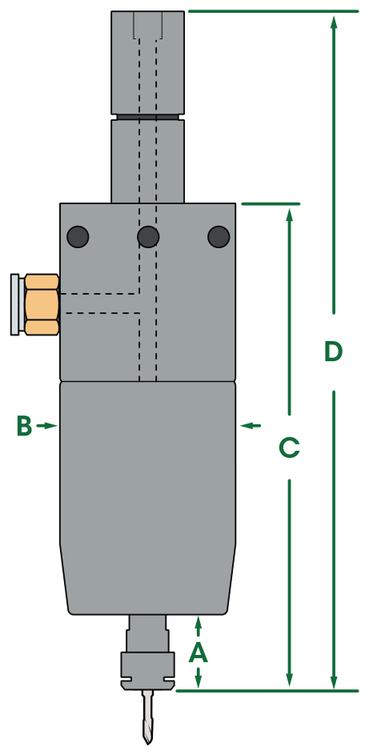

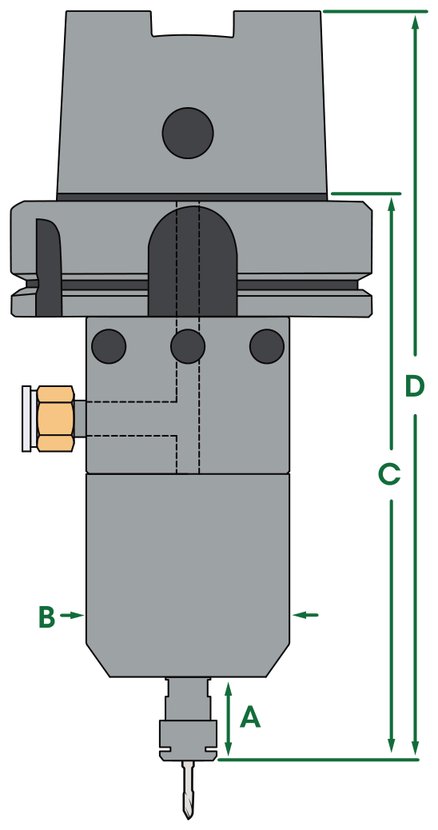

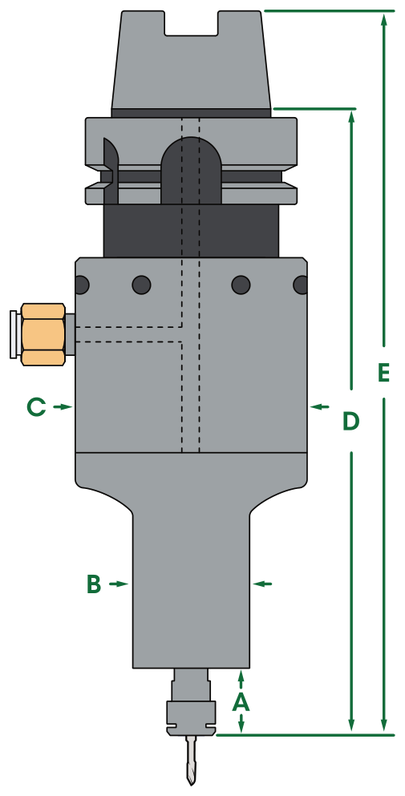

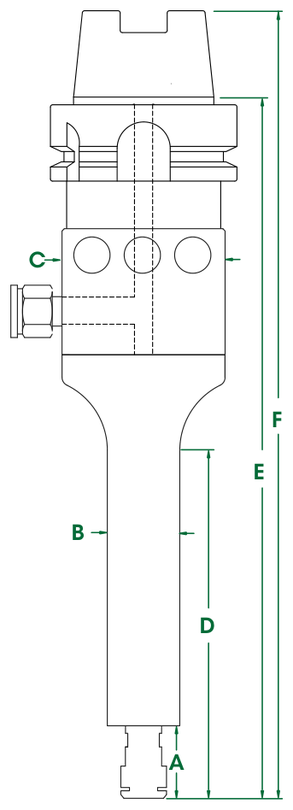

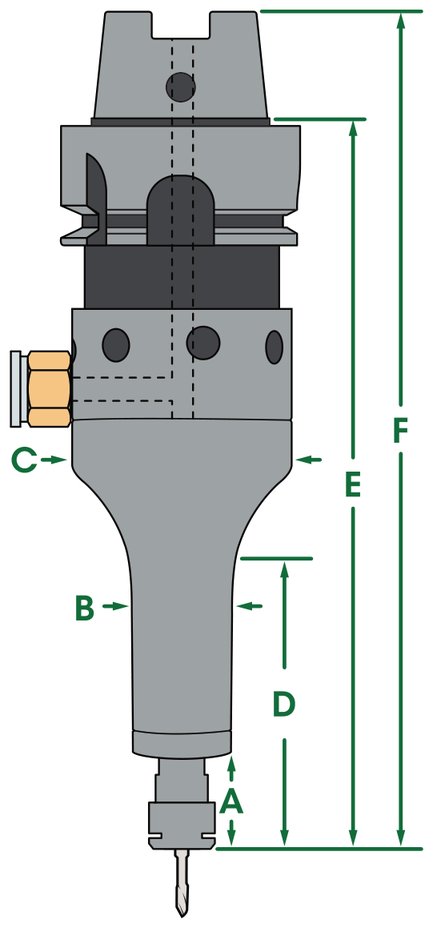

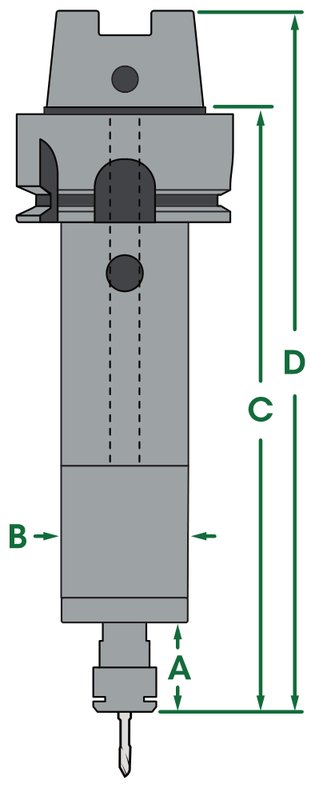

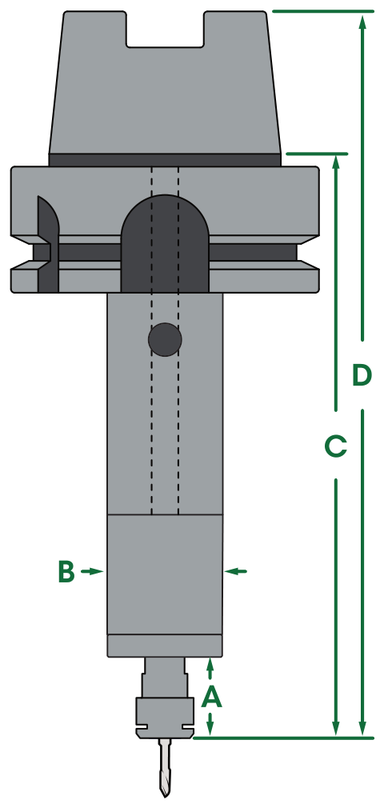

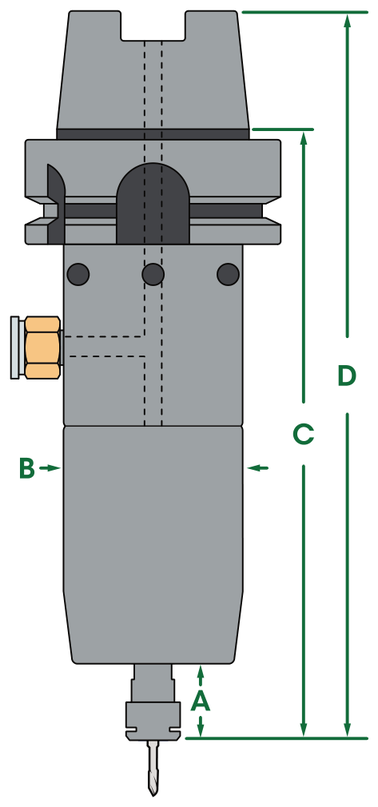

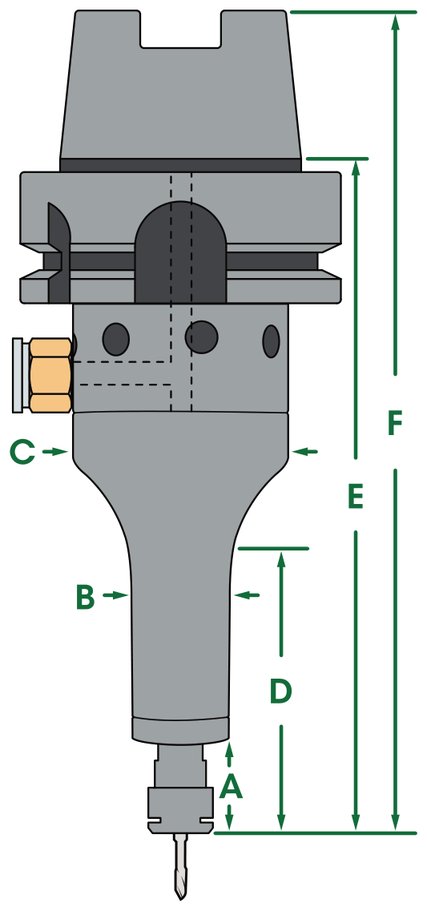

外形図 37点。表の「図」列の番号が、その機種の図です。記号 A〜F は図に対応します。
| モデル | 図 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|---|
600シリーズ4機種 | ||||||||

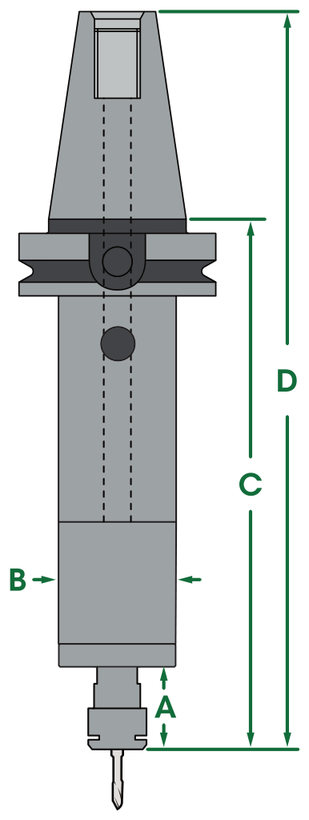

| 600XBT30 | 図22 | 17.27 | Φ24.89 | 118.62 | 168.4 | — | ||
| 600XHSK-A40 | 図23 | 17.27 | Φ24.89 | 118.87 | 136.65 | — | ||
| 600XHSK-A50 | 図24 | 17.27 | Φ24.89 | 125.22 | 147.83 | — | ||
| 600XHSK-A63 | 図25 | 17.27 | Φ24.89 | 127 | 154.94 | — | ||
601シリーズ5機種 | ||||||||

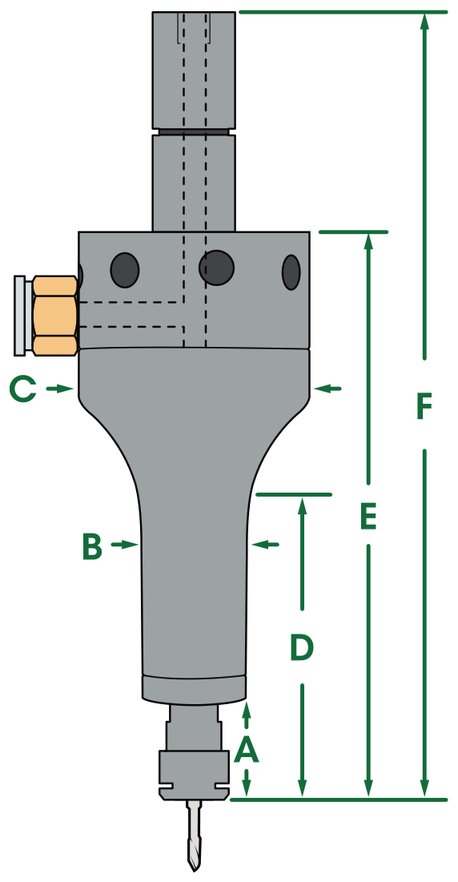

| 601JS | 図26 | 19 | Φ18.76 | Φ40 | 27 | 85.6 | 139.7 | — |

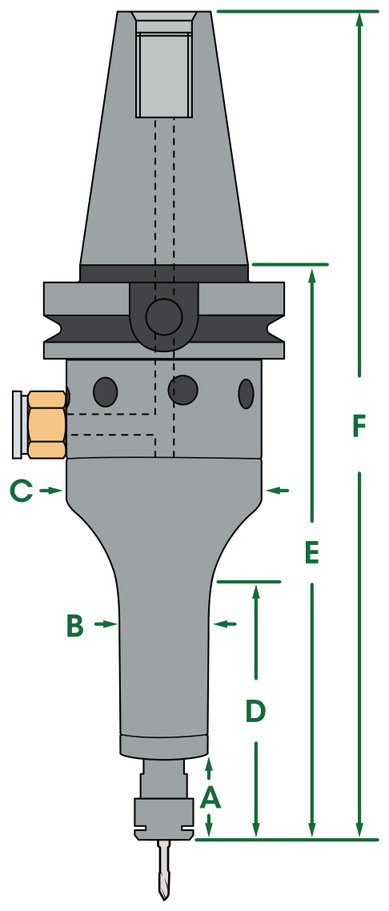

| 601BT30 | 図27 | 19 | Φ18.76 | Φ40 | 55 | 156.46 | 204.089 | — |

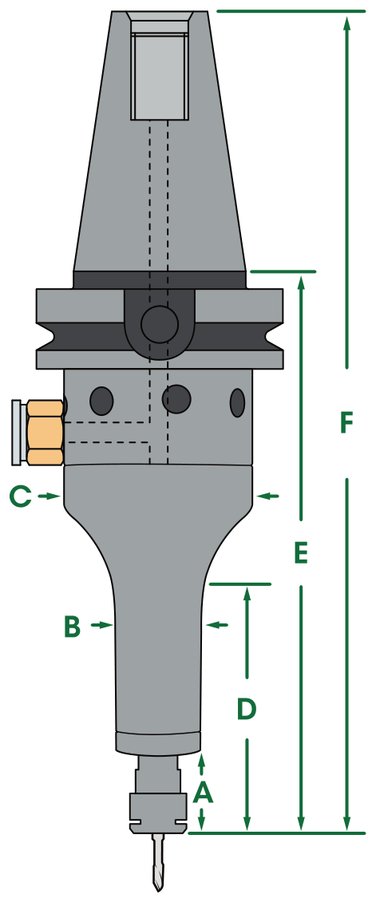

| 601BT40 | 図28 | 19 | Φ18.76 | Φ40 | 55 | 161.036 | 227.711 | — |
| 601HSK-A40 | 図29 | 19 | Φ18.76 | Φ40 | 55 | 156.46 | 172.97 | — |
| 601HSK-A63 | 図30 | 19 | Φ18.76 | Φ40 | 55 | 161.925 | 191.516 | — |
602シリーズ4機種 | ||||||||
| 602JS | 図31 | 19.05 | Φ39.62 | 95.76 | 145.8 | 0.61kg | ||

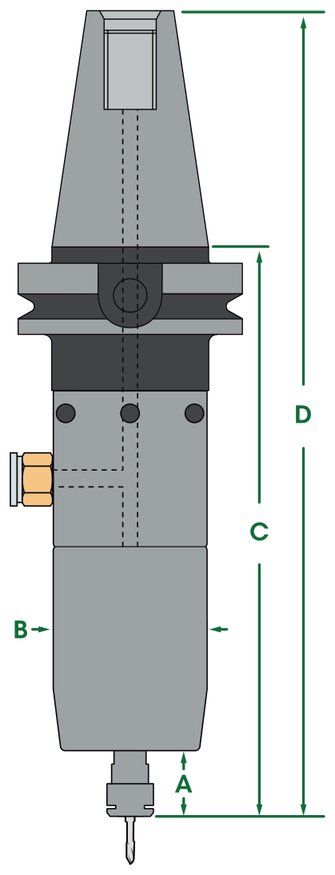

| 602BT30 | 図32 | 19.05 | Φ39.62 | 156.97 | 205.99 | — | ||

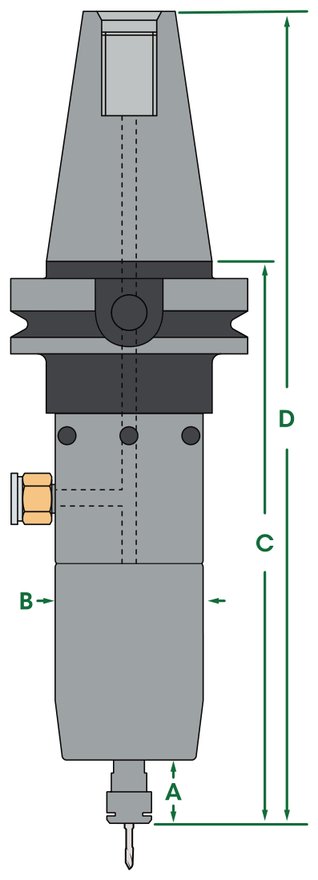

| 602BT40 | 図33 | 19.05 | Φ39.62 | 156.97 | 221.74 | — | ||
| 602HSK-A63 | 図34 | 19.05 | Φ39.62 | 162.99 | 195.07 | — | ||
625シリーズ5機種 | ||||||||

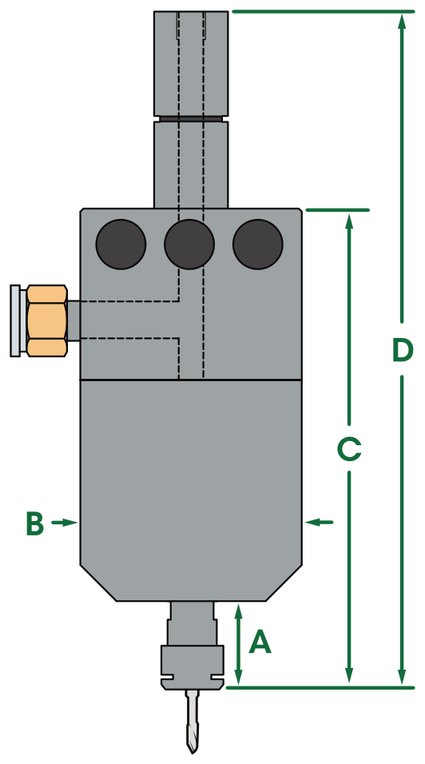

| 625JS | 図35 | 25.4 | Φ56.7 | 126.5 | 177.3 | 1.41kg | ||

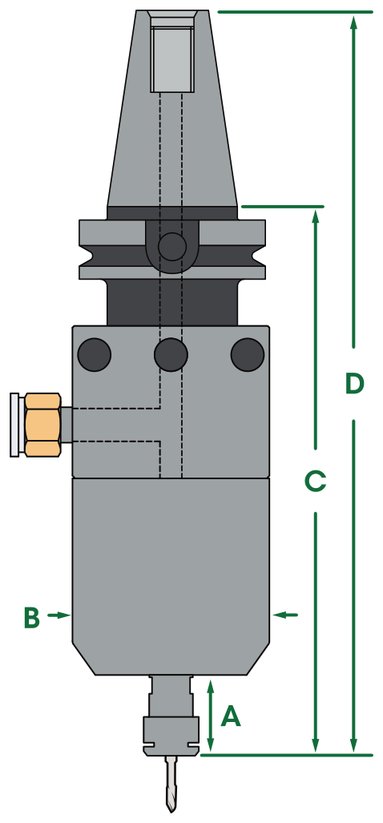

| 625BT30 | 図36 | 25.4 | Φ56.7 | 163.3 | 212.9 | — | ||

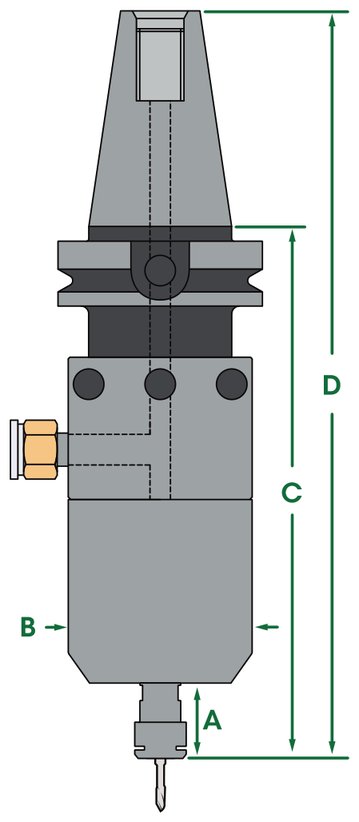

| 625BT40 | 図37 | 25.4 | Φ56.7 | 169.7 | 233.7 | — | ||

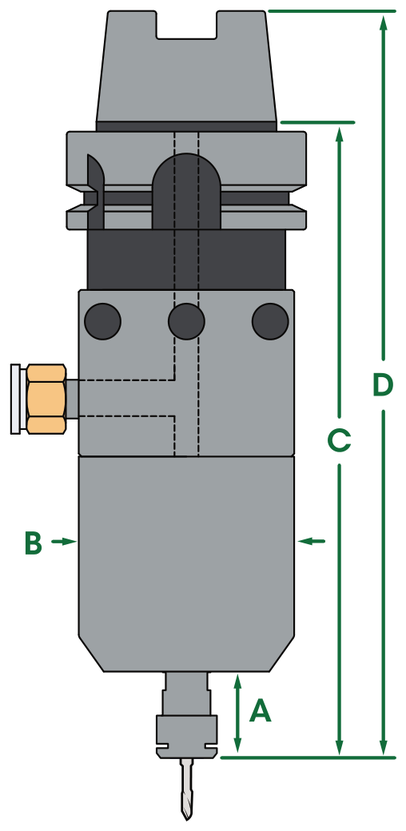

| 625HSK-A63 | 図38 | 25.4 | Φ56.7 | 171.45 | 200.7 | — | ||
| 625HSK-A100 | 図39 | 25.4 | Φ56.7 | 158.2 | 206.5 | — | ||
625Xシリーズ4機種 | ||||||||
| 625XJS | 図35 | 25.4 | Φ56.7 | 138.18 | 177.98 | 1.81kg | ||
| 625XBT30 | 図36 | 25.4 | Φ56.7 | 175 | 224.54 | — | ||
| 625XBT40 | 図37 | 25.4 | Φ56.7 | 181.36 | 245.36 | — | ||
| 625XHSK-A63 | 図38 | 25.4 | Φ56.7 | 183.14 | 212.34 | — | ||
625Lシリーズ4機種 | ||||||||

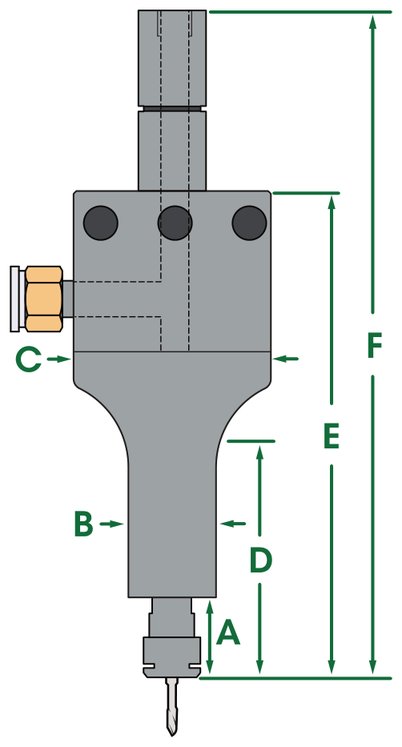

| 625LJS50mm | 図40 | 22.1 | Φ25.4 | Φ57.15 | 59.69 | 139.19 | 190 | 1.47kg |

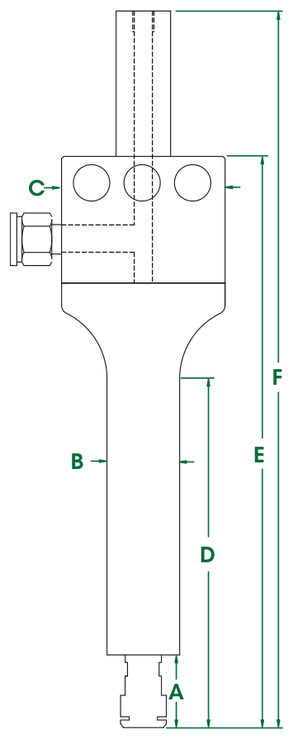

| 625LJS100mm | 図41 | 25 | 25 | 57 | 122 | 200 | 250 | 1.64kg |

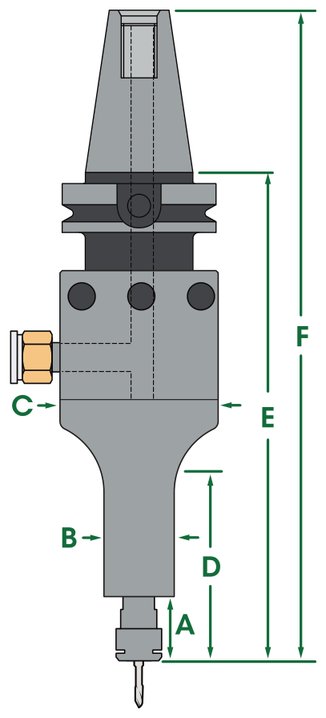

| 625LBT3050mm | 図42 | 22.1 | Φ25.4 | Φ57.15 | 59.69 | 177.29 | 227.08 | — |

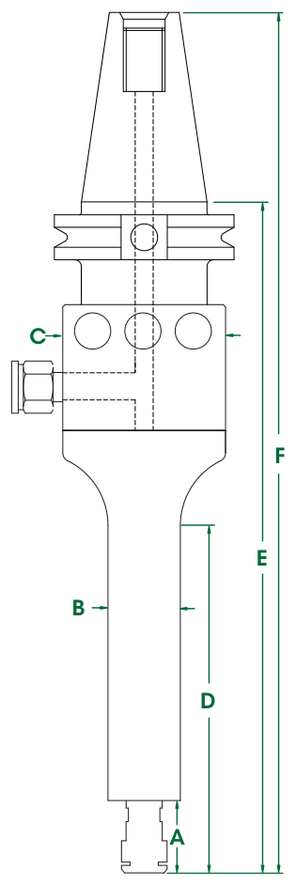

| 625LBT30100mm | 図43 | 25 | 25 | 57 | 122 | 235 | 284 | — |

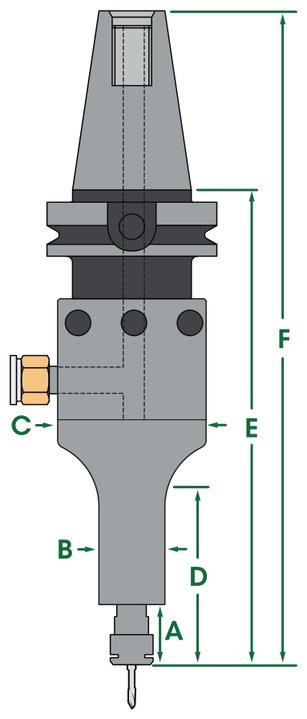

| 625LBT4050mm | 図44 | 22.1 | Φ25.4 | Φ57.15 | 59.69 | 173.99 | 247.14 | — |
| 625LBT40100mm | 図45 | 25 | 25 | 57 | 122 | 246 | 311 | — |
| 625LHSK-A6350mm | 図46 | 22.1 | Φ25.4 | Φ57.15 | 59.69 | 184.15 | 212.85 | — |
| 625LHSK-A63100mm | 図47 | 25 | 25 | 57 | 122 | 244 | 271 | — |
650シリーズ5機種 | ||||||||

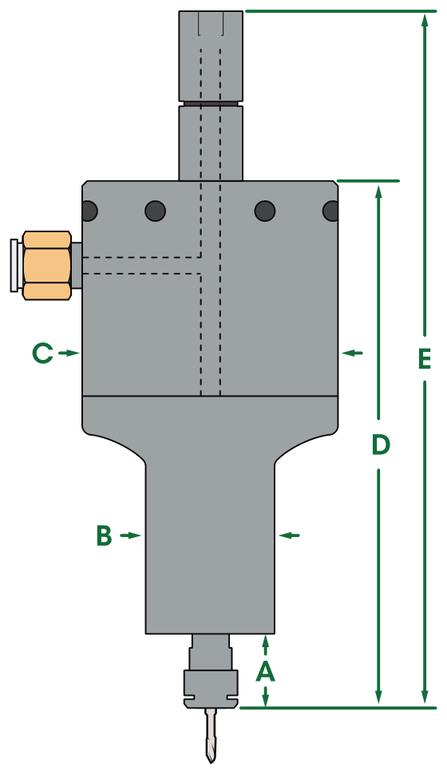

| 650JS | 図48 | 21.34 | Φ41.15 | Φ82 | 147 | 197.87 | 1.95kg | |

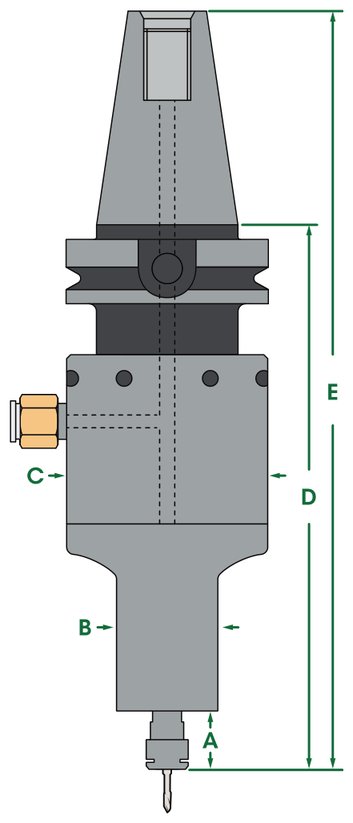

| 650BT40 | 図49 | 21.34 | Φ41.15 | Φ82 | 190.25 | 253.75 | — | |

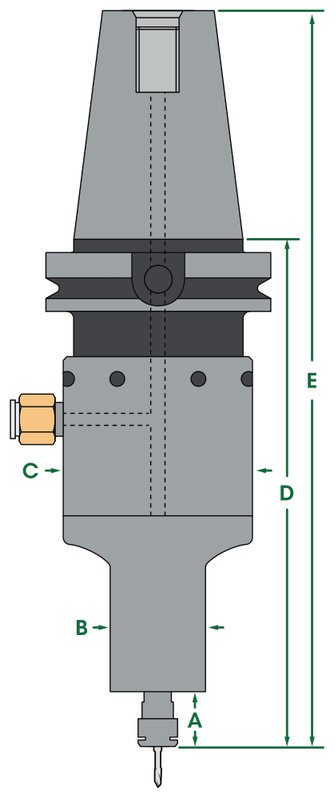

| 650BT50 | 図50 | 21.34 | Φ41.15 | Φ82 | 200.91 | 305 | — | |
| 650HSK-A63 | 図51 | 21.34 | Φ41.15 | Φ82 | 190.75 | 220.22 | — | |

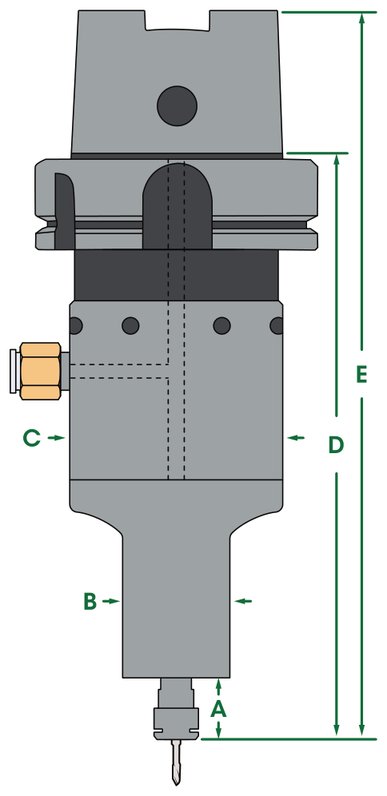

| 650HSK-A100 | 図52 | 21.34 | Φ41.15 | Φ82 | 195.33 | 242.57 | — | |
650Xシリーズ5機種 | ||||||||
| 650XJS | 図48 | 21.34 | Φ41.15 | Φ82 | 159 | 209.8 | 2.13kg | |
| 650XBT40 | 図49 | 21.34 | Φ41.15 | Φ82 | 202.18 | 265.68 | — | |
| 650XBT50 | 図50 | 21.34 | Φ41.15 | Φ82 | 212.85 | 316.99 | — | |
| 650XHSK-A63 | 図51 | 21.34 | Φ41.15 | Φ82 | 203.69 | 232.16 | — | |
| 650XHSK-A100 | 図52 | 21.34 | Φ41.15 | Φ82 | 207.26 | 254.5 | — | |
660シリーズ5機種 | ||||||||
| 660JS | 図48 | 21.34 | Φ41.15 | Φ82 | 147 | 197.87 | 1.95kg | |
| 660BT40 | 図49 | 21.34 | Φ41.15 | Φ82 | 190.25 | 253.75 | — | |
| 660BT50 | 図50 | 21.34 | Φ41.15 | Φ82 | 200.91 | 305 | — | |
| 660HSK-A63 | 図51 | 21.34 | Φ41.15 | Φ82 | 190.75 | 220.22 | — | |
| 660HSK-A100 | 図52 | 21.34 | Φ41.15 | Φ82 | 195.33 | 242.57 | — | |
650Lシリーズ5機種 | ||||||||

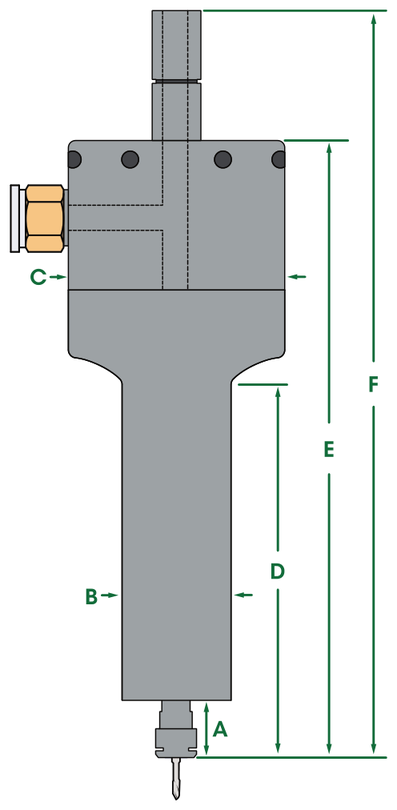

| 650LJS | 図53 | 27.52 | Φ41.16 | Φ81.75 | 133.89 | 212.7 | 263.18 | 2.67kg |

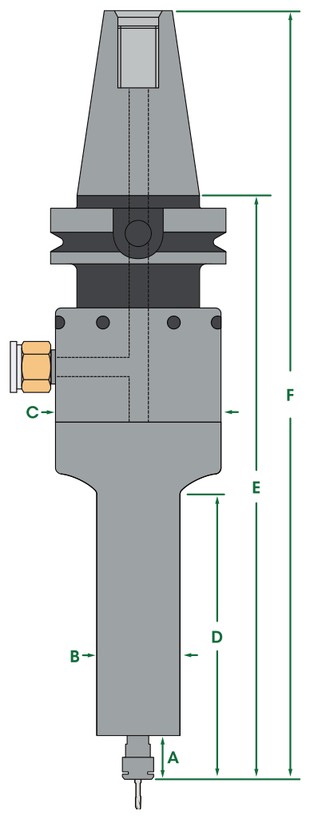

| 650LBT40 | 図54 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 251.21 | 316.74 | — |

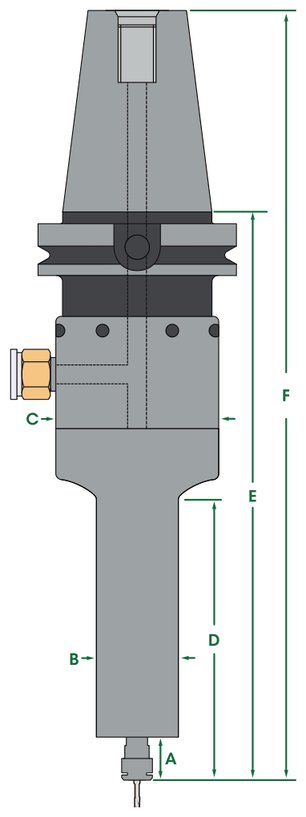

| 650LBT50 | 図55 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 263.14 | 364.74 | — |

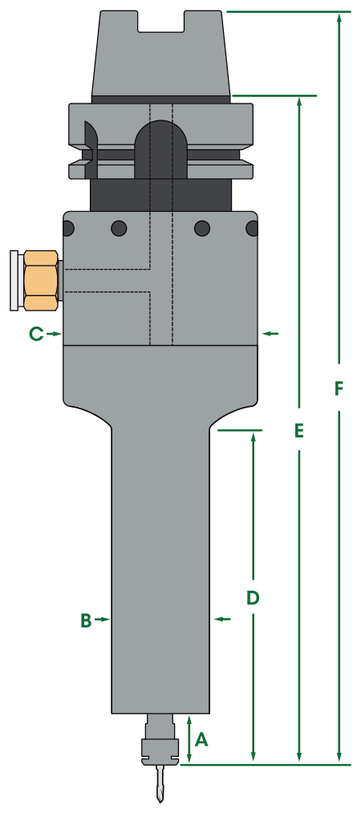

| 650LHSK-A63 | 図56 | 27.52 | Φ41.16 | Φ81.75 | 122.17 | 211.07 | 285.75 | — |

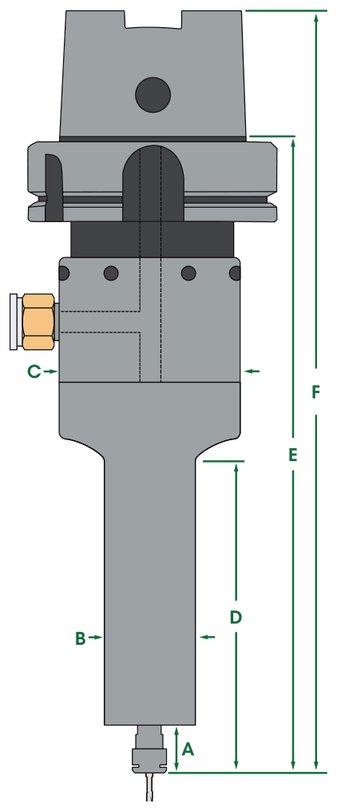

| 650LHSK-A100 | 図57 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 256.03 | 302.26 | — |
650XLシリーズ5機種 | ||||||||
| 650XLJS | 図53 | 27.52 | Φ41.16 | Φ81.75 | 133.89 | 224.32 | 274.8 | 2.72kg |
| 650XLBT40 | 図54 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 274.23 | 376.43 | — |
| 650XLBT50 | 図55 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 274.23 | 376.43 | — |
| 650XLHSK-A63 | 図56 | 27.52 | Φ41.16 | Φ81.75 | 133.86 | 223.27 | 297.43 | — |
| 650XLHSK-A100 | 図57 | 27.52 | Φ41.16 | Φ81.75 | 130.3 | 267.72 | 313.94 | — |
DTシリーズ3機種 | ||||||||
| 602DTBT30 | — | — | 1.00kg | |||||

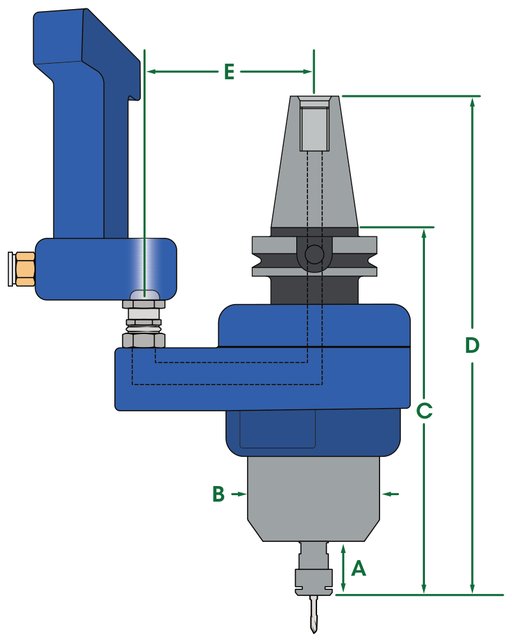

| 625DTBT30 | 図58 | 25.4 | Φ56.7 | 163.3 | 212.9 | 80／91／65 | 2.11kg | |
| 625XDTBT30 | 図58 | 25.4 | Φ56.7 | 175 | 224.54 | 65／91／66 | 2.72kg | |
外形図
単位はmm・「Φ」は直径。公差は含みません。
単位はmm・「Φ」は直径。公差は含みません。重量「—」はお問い合わせください。
※の付いた機種は取付部外径Φ19.05mm仕様の寸法です。Φ20／22／25mm品はお問い合わせください。

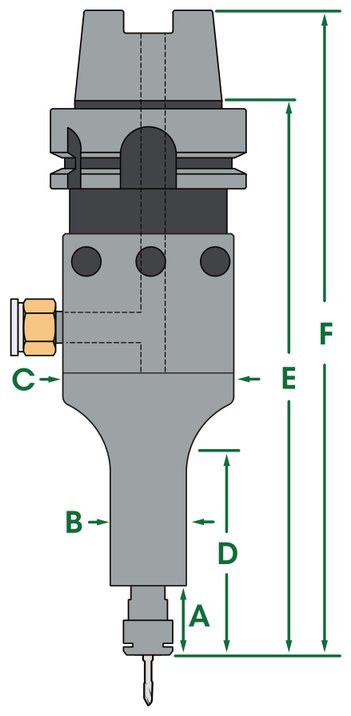

625Lシリーズは50mm仕様と100mm仕様で外形が異なるため、モデルごとに2行あります（モデル名の脇の（50mm）（100mm）と、行ごとの「図」の番号で見分けられます）。
単位はmm・「Φ」は直径。公差は含みません。「—」はお問い合わせください。
DTシリーズ：E は取り付ける工作機械で寸法が変わるため、Robodrill／Brother TC／Haas DT の順に併記しています。重量は602DT・625DTがTMAカラー込み（Spindle & TMA Collar Weight）、625XDTはスピンドル単体（Spindle Weight）です。
