旋盤・自動盤用 700・800シリーズ

狭い機内でもエアー配管1本。最大80,000min^-1

700シリーズ（720MX〜730MX）
700シリーズ（732MX〜740XP）
800シリーズ（820MX〜822CX）
800シリーズ（825MX〜800LT）

LATHE

700シリーズ（720MX〜730MX）

狭い機内に複雑な配管は不要、エアー配管一本で生産性アップ、専用機にも使用可能

700シリーズSEALED STEEL

スチール製の堅牢なケースを採用し、内部機構を密閉したモデルです。

720MX

取付部外径 Φ20mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70133	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg
70135	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg

722MX

取付部外径 Φ22mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70075	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.40kg
70079	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.40kg

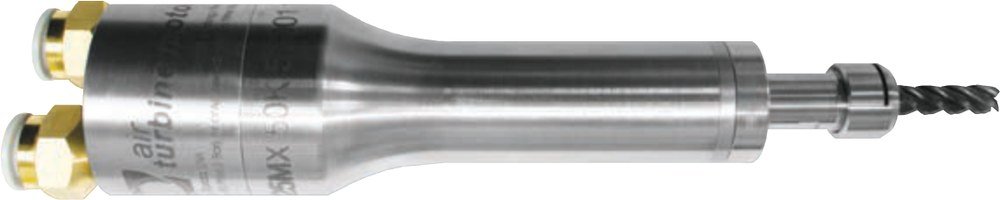

725MX

取付部外径 Φ25.4mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70151	40,000	0.22kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	0.62kg
70153	50,000	0.30kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	0.62kg

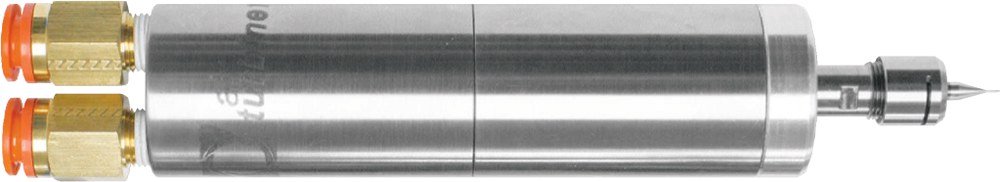

730MX

取付部外径 Φ30mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70005	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.45kg
70009	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.45kg

付属品｜700シリーズ

コレットシステム（ER8 UP・3mm標準／725MXのみER11 UP・6mm標準）
専用レンチ
Low Flow Filter / Regulator / Extractor（720MX・722MX・730MX）
High Flow Filter / Regulator / Extractor（725MX）
エアーホース
フィッティング
キャリーケース

注記

全機種エアー圧は0.62MPaです。
エアー消費量は加工時（Working Flow）の範囲です。無負荷回転時（Idle）は 720MX・722MX・730MX 1.89l/s、725MX 2.36／2.83l/s（それぞれ 40,000／50,000min^-1）です。

LATHE

700シリーズ（732MX〜740XP）

複数の小径工具を使う自動盤ほど、高速で回せるスピンドルが最適

700シリーズSEALED STEEL

スチール製の堅牢なケースを採用し、内部機構を密閉したモデルです。

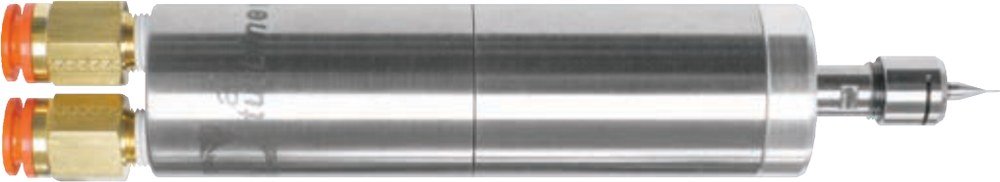

732MX

取付部外径 Φ32mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70105	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.51kg
70109	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.51kg

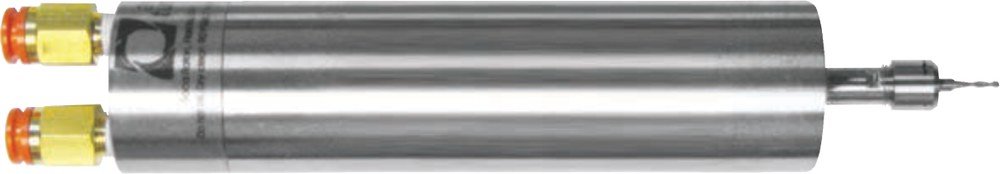

740MX

取付部外径 Φ40mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70115	40,000	0.22kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	0.96kg
70119	50,000	0.22kW		3.3〜4.72l/s		ER11 UP 6mm
70123	65,000	0.30kW		3.3〜4.72l/s		ER11 UP 6mm

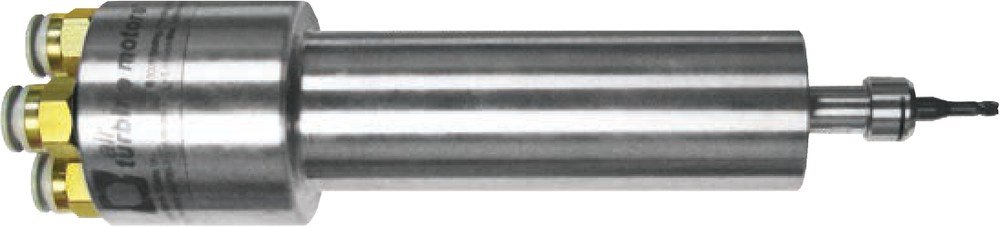

740XP

取付部外径 Φ40mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70053	30,000	0.54kW	Φ12mm	8.02〜21.2l/s	Φ8.0mm以上	ER11 UP 6mm	1.64kg
70055	40,000	0.55kW		8.02〜21.2l/s		ER11 UP 6mm
70057	50,000	0.57kW		8.02〜21.2l/s		ER11 UP 6mm

付属品｜700シリーズ

コレットシステム（ER11 UP・6mm標準／732MXのみER8 UP・3mm標準）
専用レンチ
Low Flow Filter / Regulator / Extractor（732MX・740MX）
High Flow Filter/Regulator/Extractor with 1/2" NPT（740XP）
エアーホース
フィッティング
キャリーケース

注記

全機種エアー圧は0.62MPaです。
エアー消費量は加工時（Working Flow）の範囲です。無負荷回転時（Idle）は 732MX 1.89l/s、740MX 2.36／2.83／2.83l/s（それぞれ 40,000／50,000／65,000min^-1）、740XP 7.55／9.44／9.44l/s（それぞれ 30,000／40,000／50,000min^-1）です。

LATHE

800シリーズ（820MX〜822CX）

狭い機内に複雑な配管は不要、エアー配管一本で生産性アップ、専用機にも使用可能

800シリーズ

旋盤や自動盤での使用を想定した高精度シリーズです。

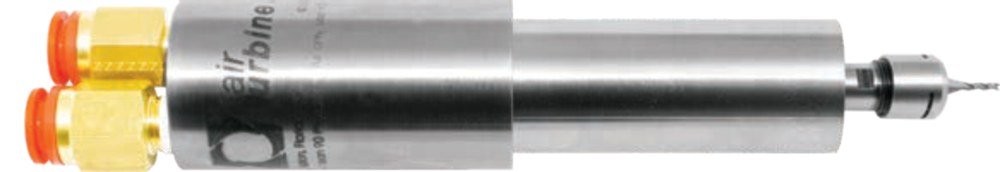

820MX

取付部外径 Φ20mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70159	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg
70161	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg

820MXL

取付部外径 Φ20mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70168	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg
70169	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg

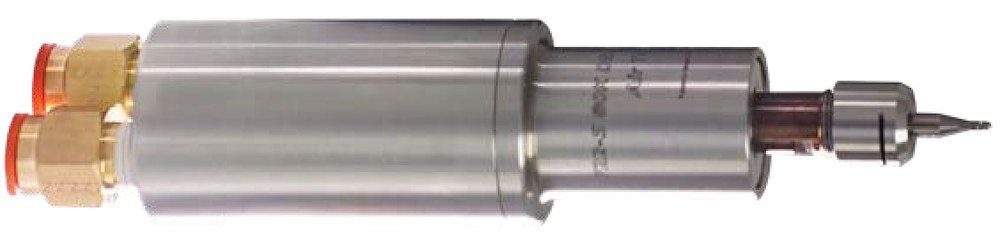

822MX

取付部外径 Φ21.6mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70163	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg
70165	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.37kg

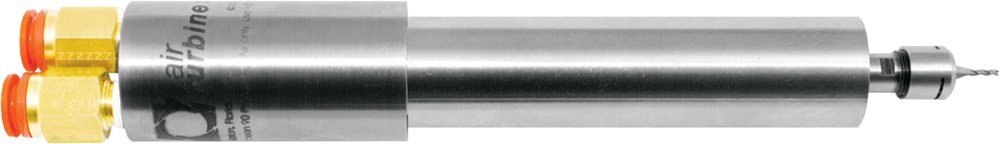

822MXL

取付部外径 Φ22mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70172	50,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.40kg
70173	65,000	0.15kW	Φ8mm	2.83〜4.24l/s	Φ5.0mm以上	ER8 UP 3mm	0.40kg

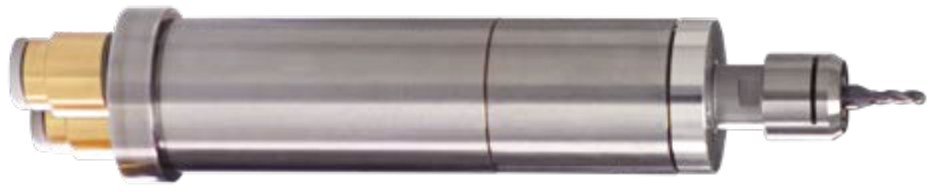

822CX

取付部外径 Φ22mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
80009	60,000	0.11kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg
80011	80,000	0.11kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg

付属品｜800シリーズ

ER8 UPコレットシステム（3mm標準）
専用レンチ
Low Flow Filter / Regulator / Extractor
エアーホース
フィッティング
キャリーケース

注記

全機種エアー圧は0.62MPaです。
エアー消費量は加工時（Working Flow）の値です。無負荷回転時（Idle）は 820MX・820MXL・822MX・822MXL 1.89l/s、822CX 1.65l/s です。

LATHE

800シリーズ（825MX〜800LT）

複数の小径工具を使う自動盤ほど、高速で回せるスピンドルが最適

800シリーズ

旋盤や自動盤での使用を想定した高精度シリーズです。

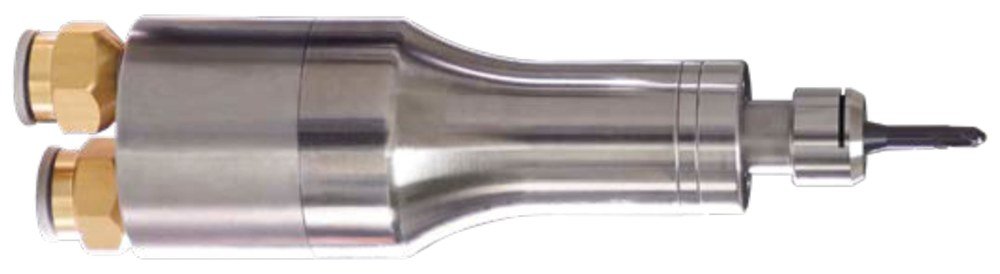

825MX

取付部外径 Φ25.4mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70156	40,000	0.22kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	—
70157	50,000	0.30kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	—

825MXL

取付部外径 Φ25.4mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
70176	40,000	0.22kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	0.62kg
70177	50,000	0.30kW	Φ10mm	3.3〜4.72l/s	Φ6.0mm以上	ER11 UP 6mm	0.62kg

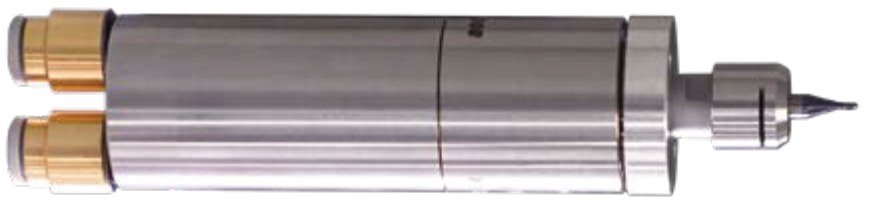

825CX

取付部外径 Φ25mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
80016	60,000	0.11kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg
80017	80,000	0.11kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg

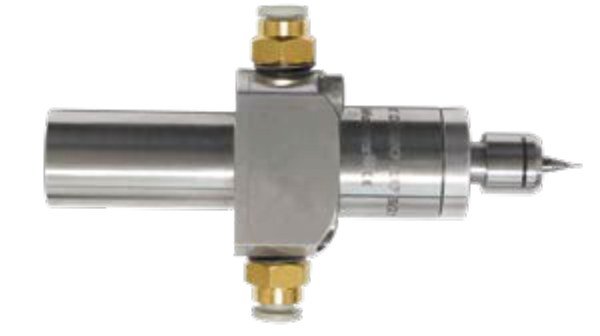

800LT

取付部外径 Φ19.05mm、Φ20mm、Φ22mm、Φ24.89mm

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	コレット	重量
80003	60,000	0.07kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg
80007	80,000	0.07kW	Φ6mm	2.36l/s	Φ4.0mm以上	ER8 UP 3mm	0.16kg

付属品｜800シリーズ

コレットシステム（ER8 UP・3mm標準／825MX・825MXLはER11 UP・6mm標準）
専用レンチ
Low Flow Filter / Regulator / Extractor（825CX・800LT）
High Flow Filter / Regulator / Extractor（825MX・825MXL）
エアーホース
フィッティング
キャリーケース

注記

全機種エアー圧は0.62MPaです。
エアー消費量は加工時（Working Flow）の値です。無負荷回転時（Idle）は 825MX・825MXL 2.36／2.83l/s（それぞれ 40,000／50,000min^-1）、825CX・800LT 1.65l/s です。
