HAND TOOLS

ハンドツール 1/8・1/4シリーズ

トルクが落ちにくいから、作業性も疲労度も変わる

ハンドツール 1/8シリーズ
ハンドツール 1/4シリーズ

HAND TOOLS 1/8

ハンドツール 1/8シリーズ

トルクが落ちにくいから、作業性も、作業後の疲労度もまったく違う

3mmシャンク工具用3mm SHANK

軽量コンパクトかつ低振動なため長時間作業における作業者の負担を軽減します。

201SV

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
32141	40,000	0.11kW	Φ8mm	2.27〜3.3l/s	Φ4.8mm以上	無	0.17kg
32151	50,000	0.15kW		2.27〜3.3l/s		無
32161	65,000	0.15kW		2.27〜3.3l/s		無
32171	90,000	0.15kW		2.27〜3.3l/s		無
32145	40,000	0.11kW		2.27〜3.3l/s		有
32155	50,000	0.15kW		2.27〜3.3l/s		有
32165	65,000	0.15kW		2.27〜3.3l/s		有
32175	90,000	0.15kW		2.27〜3.3l/s		有

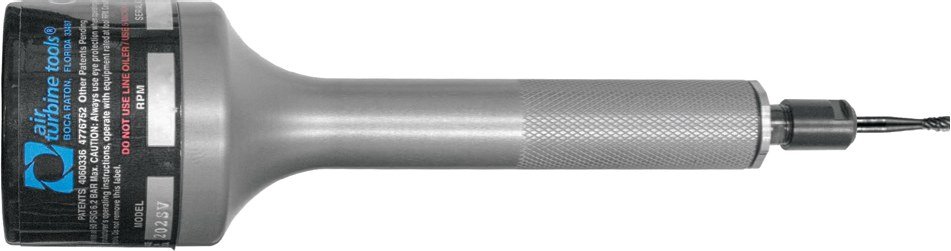

202SV

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
32231	30,000	0.30kW	Φ10mm	5.19〜9.44l/s	Φ6.0mm以上	無	0.23kg
32241	40,000	0.34kW		5.19〜9.44l/s		無
32251	50,000	0.37kW		5.19〜9.44l/s		無
32261	65,000	0.41kW		5.19〜9.44l/s		無
32235	30,000	0.30kW		5.19〜9.44l/s		有
32245	40,000	0.34kW		5.19〜9.44l/s		有
32255	50,000	0.37kW		5.19〜9.44l/s		有
32265	65,000	0.41kW		5.19〜9.44l/s		有

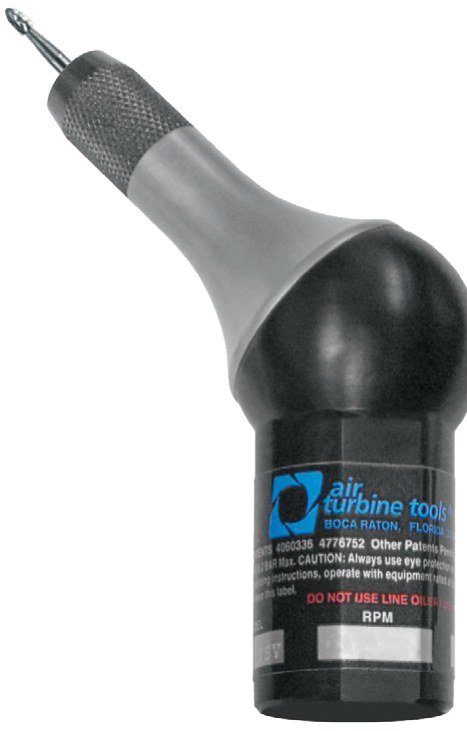

0145SSV

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
35043	40,000	0.11kW	Φ8mm	2.22〜3.3l/s	Φ4.8mm以上	無	0.17kg
35053	50,000	0.15kW		2.22〜3.3l/s		無
35063	65,000	0.15kW		2.22〜3.3l/s		無

付属品｜1/8シリーズ

接続継手
3mmシャンク用コレット
専用レンチ
スライドエアーバルブスイッチ（ON/OFF用）

注記

全機種エアー圧は0.62MPaです。
^* ブレーキ無しはOFF後も10秒間程度惰性でツールが回転します。ブレーキ付きはOFF後に数秒でツールが停止します。

HAND TOOLS 1/4

ハンドツール 1/4シリーズ

作業性をさらに向上させる高出力、Φ6mmシャンク用

6mmシャンク工具用6mm SHANK

6mmシャンク用のコレットが付属する高出力モデルです。別途3mmシャンク用のコレットをご用意いただくことで、3mmシャンクの工具も使用可能です。

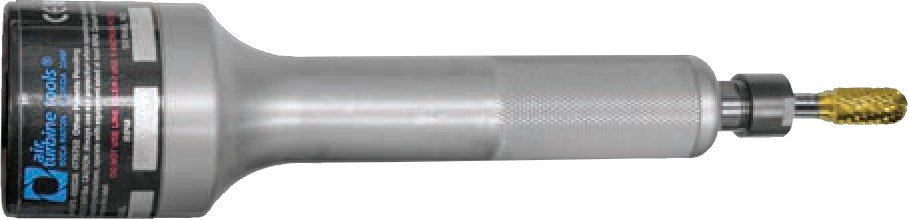

525SV

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
32531	30,000	0.30kW	Φ10mm	5.19〜9.27l/s	Φ6.0mm以上	無	0.41kg
32541	40,000	0.34kW		5.19〜9.27l/s		無
32535	30,000	0.30kW		5.19〜9.27l/s		有
32545	40,000	0.34kW		5.19〜9.27l/s		有

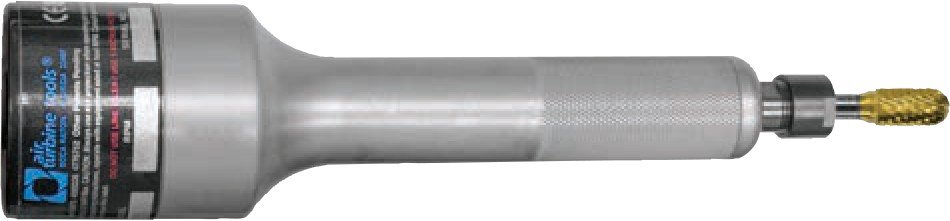

525XSV

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
42531	30,000	0.60kW	Φ12mm	10.38〜14.16l/s	Φ9.5mm以上	無	0.44kg
42541	40,000	0.60kW		10.38〜14.16l/s		無
42535	30,000	0.60kW		10.38〜14.16l/s		有
42545	40,000	0.60kW		10.38〜14.16l/s		有

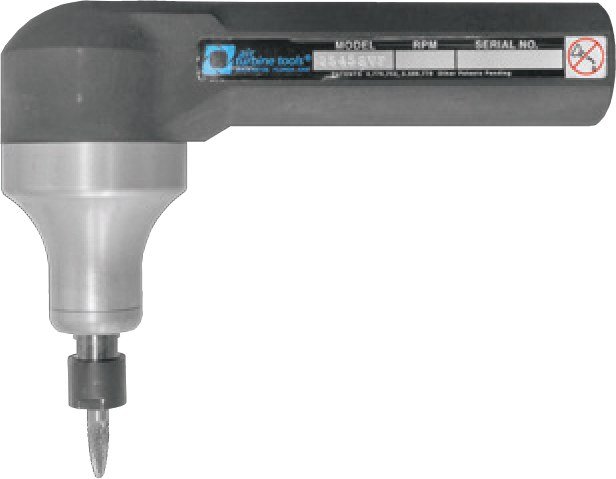

2590SVR

寸法・外形図 →

型番	回転数min^-1	出力	エアー接続	エアー消費量加工時	エアー経路内径	ブレーキ^*	重量
35831	30,000	0.30kW	Φ10mm	5.19〜9.44l/s	Φ6.0mm以上	無	0.50kg
35841	40,000	0.34kW	Φ10mm	5.19〜9.44l/s	Φ6.0mm以上	無	0.50kg

付属品｜1/4シリーズ

接続継手
6mmシャンク用コレット
専用レンチ
スライドエアーバルブスイッチ（ON/OFF用）

オプション

3mmシャンク用コレット

注記

全機種エアー圧は0.62MPaです。
^* ブレーキ無しはOFF後も10秒間程度惰性でツールが回転します。ブレーキ付きはOFF後に数秒でツールが停止します。
エアー消費量は加工時（Working Flow）の範囲です。無負荷回転時（Idle）は 525SV 4.72／6.14l/s、525XSV 8.97／9.44l/s、2590SVR 4.72／6.14l/s（それぞれ 30,000／40,000min^-1）です。

機種選定のご相談

お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。

お問い合わせ TEL 06-6747-6184 カタログPDF（PDF・約8.8MB）
