SELECTION GUIDE

マシニング用選定ガイド

工具径と加工内容から、合うシリーズを絞り込める

シリーズ	最高回転数min^-1	対応工具径	主な用途
602	90,000	3mmまで	最小径の切削工具に。最高速タイプ。
625	65,000	4mmまで	汎用性が高く信頼性のあるスタンダードタイプ。
650	40,000	6mmまで	負荷のかかる硬い材料のフライス加工に。標準0.60kW（0.80hp）、Xバージョンは最大1.03kW。エアー流量の確認が必要です。
660	50,000	6mmまで	大きめの工具で速くフライス加工したいときに。

記号	内容
X	ツインタービンで出力を増やしたもの（シングルタービンでも出力は十分にあるため、必要になることは稀です）
L	100mmと50mmのロングバレル、深いポケットや凹型の金型に
90	アングルヘッド90度スピンドル
DT	ドリルタップシリーズ（Robodrill、Brother などに）

CAT・DIN・BT・HSK・JSストレートシャンクのスピンドルをご用意しています。上記のバリエーションは標準品からの変更としてご要望に応じてお受けします（対応できるスピンドルは限られます）。

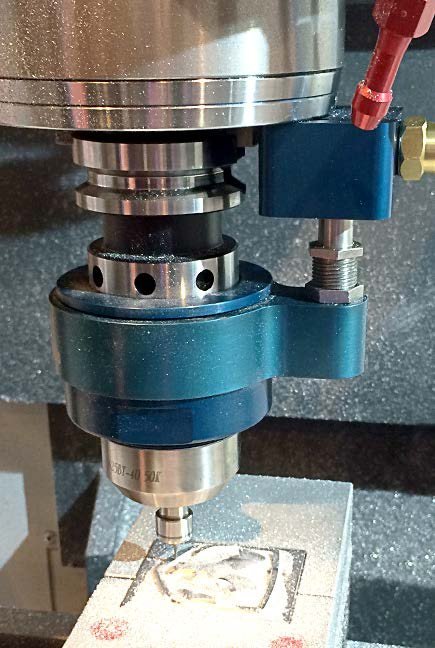

マシニングセンターの主軸に取り付けた例。

625で出力が足りない場合は650をお選びください。650は出力が大きく、前側のベアリングが大径のダブルです。前側ダブルベアリングを持つのは650だけで、硬い材料や大きめの工具にはツインタービンとの組み合わせも可能です。

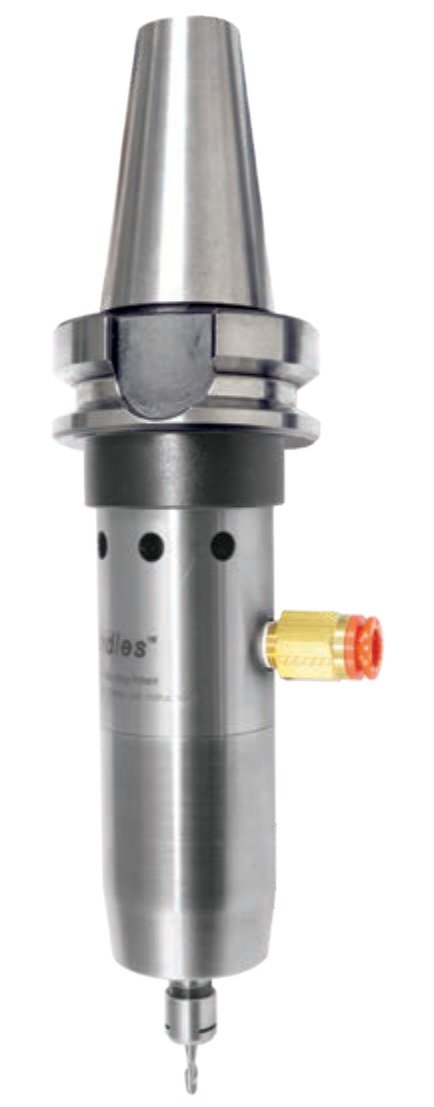

エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。

スルースピンドル（ATC可、エアー圧・流量に注意）

外部から（ATC不可）

機種選定のご相談

お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。
