| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63031 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | 1.95kg |
| 63033 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 63035 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
CNC SPINDLES
CNCスピンドル 650・650X・650L・650XLシリーズ
硬い材料のフライス加工に。Xタイプは最大1.03kW

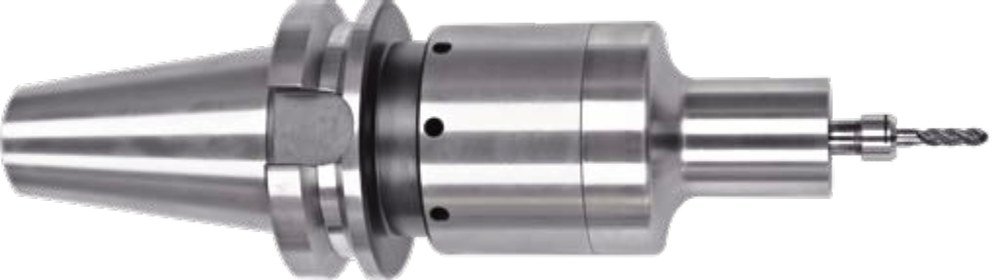

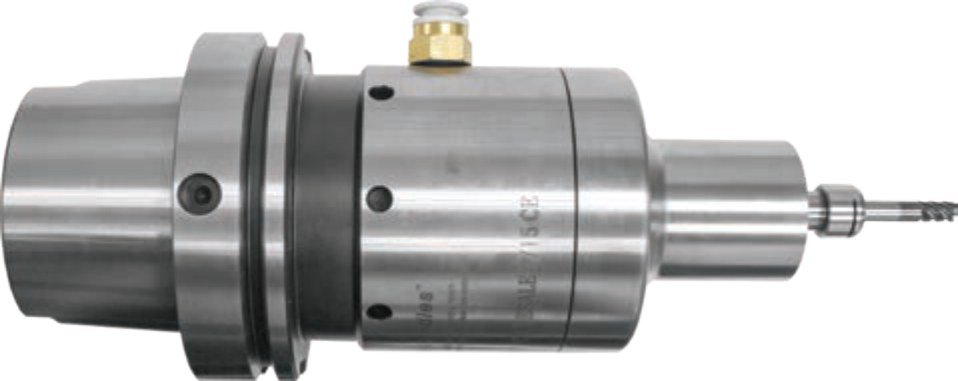

CNC SPINDLES 650 SERIES
650シリーズ
負荷のかかる硬い材料のフライス加工に
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、6mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64151 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64153 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64155 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64361 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64363 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64365 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64021 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64023 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64025 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65001 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 65003 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 65005 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
付属品｜650シリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63・HSK-A100にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

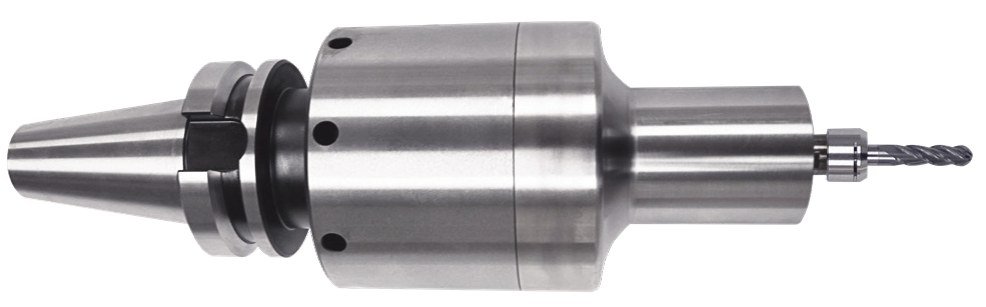

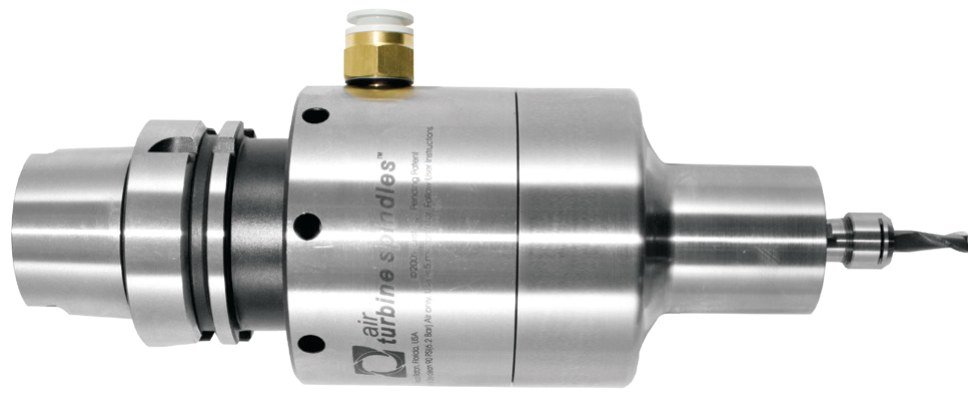

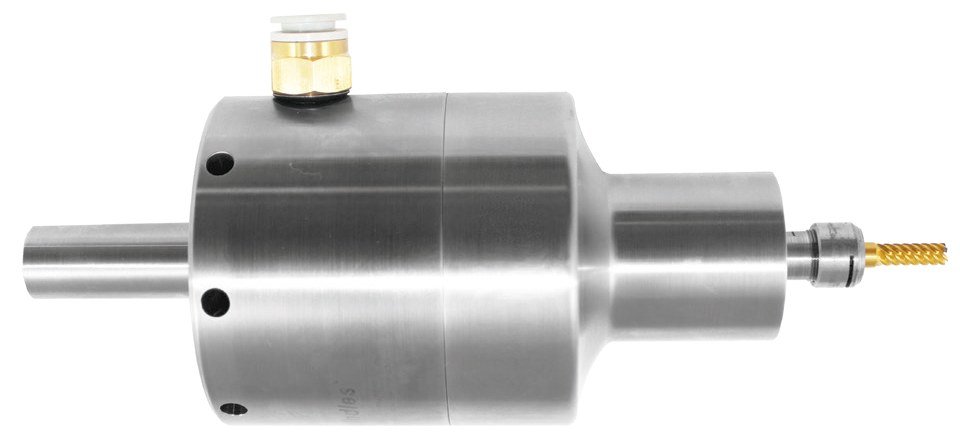

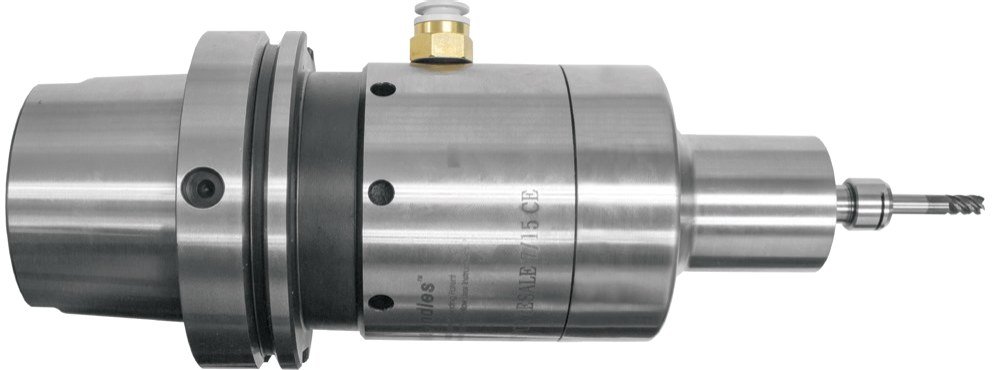

CNC SPINDLES 650X SERIES
650Xシリーズ
ツインタービンで出力を増強した650シリーズの高出力モデル
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、6mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63041 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | 2.13kg |
| 63043 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 63045 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64157 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64159 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64161 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64367 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64369 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64371 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64031 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64033 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64035 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65013 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 65015 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 65017 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
付属品｜650Xシリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63・HSK-A100にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

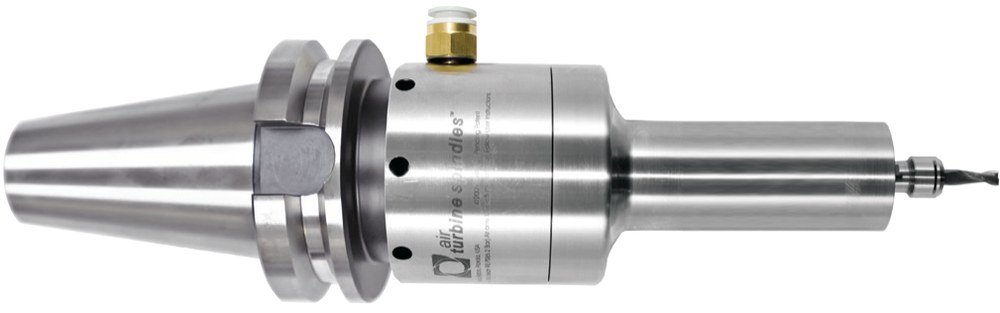

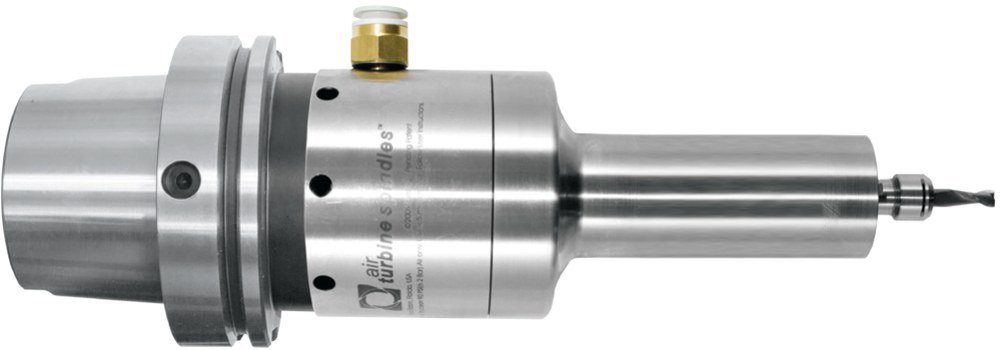

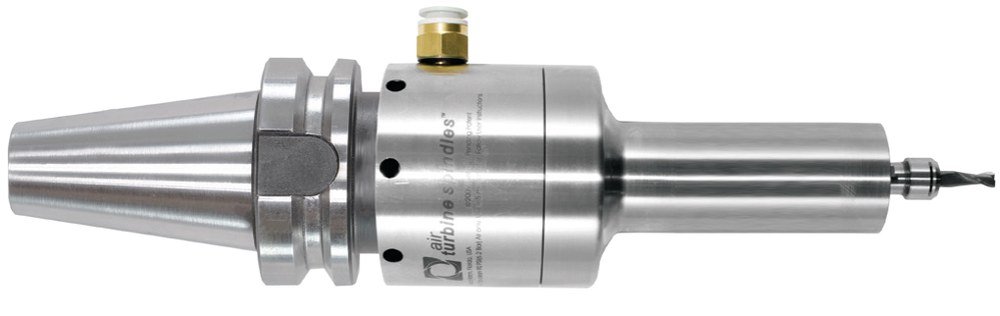

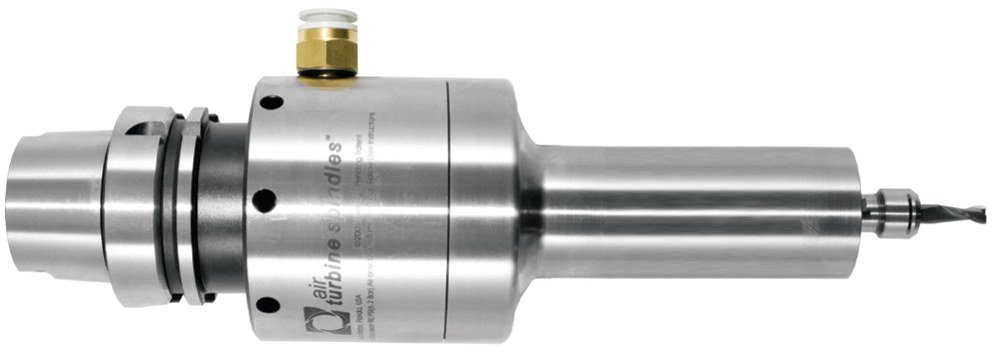

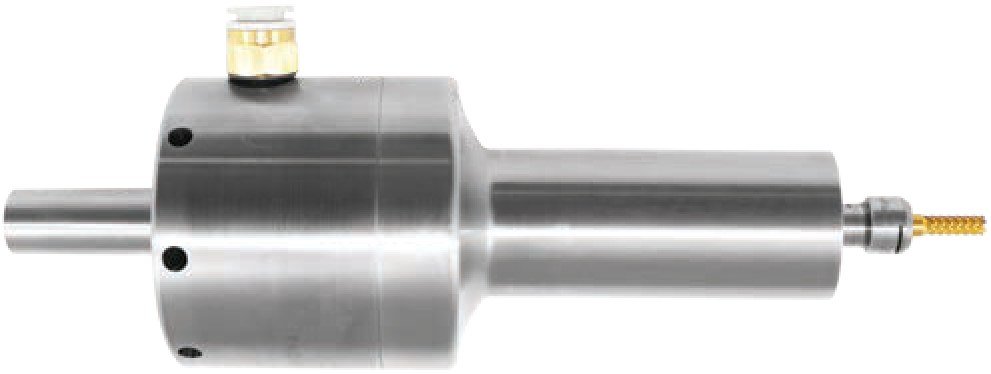

CNC SPINDLES 650L SERIES
650Lシリーズ
深いポケットや凹型の金型に
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、6mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64901 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | 2.67kg |
| 64903 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64905 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64925 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64927 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64929 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64931 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64933 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64935 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64907 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64909 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 64911 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65007 | 25,000 | 0.60kW | 12mm | 6.61〜16.52l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 65009 | 30,000 | 0.62kW | 6.61〜16.52l/s | ER11 UP 6mm | |||
| 65011 | 40,000 | 0.66kW | 6.61〜16.52l/s | ER11 UP 6mm |
付属品｜650Lシリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63・HSK-A100にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

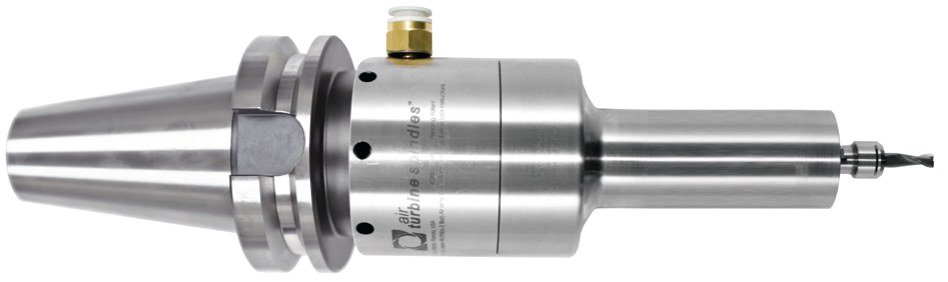

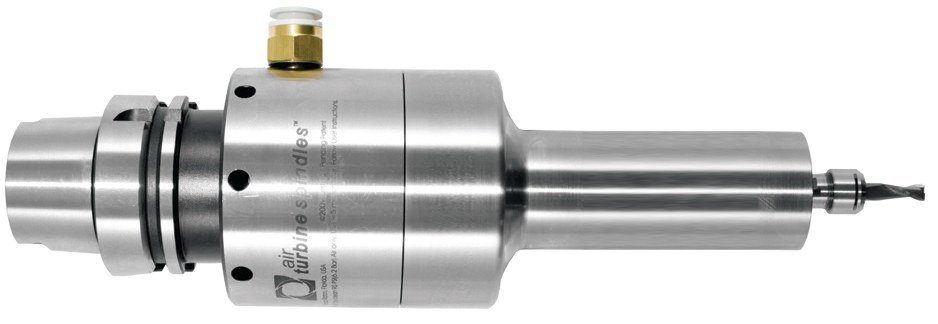

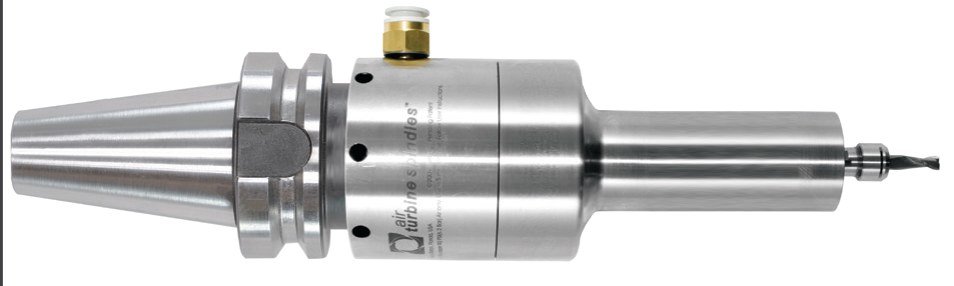

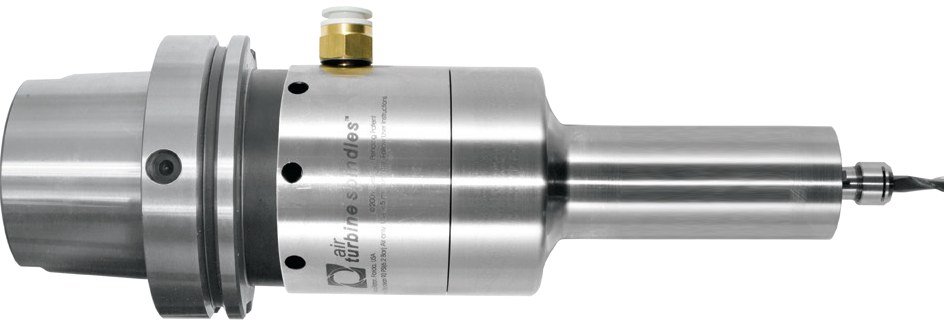

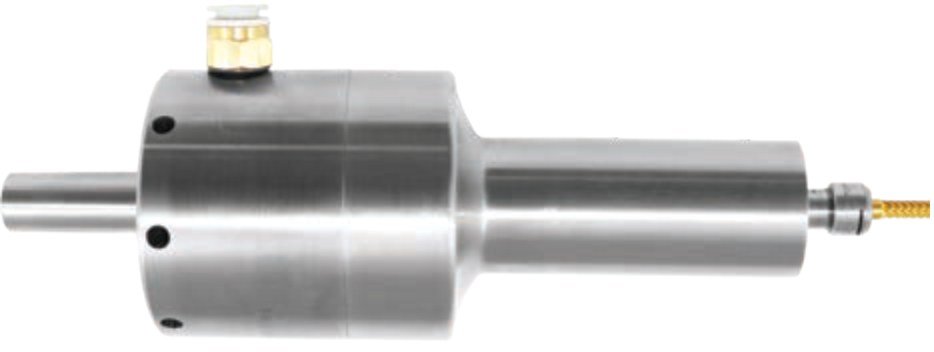

CNC SPINDLES 650XL SERIES
650XLシリーズ/高出力モデル
ツインタービンの高出力で、深いポケットや凹型の金型に
ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、6mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64943 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | 2.72kg |
| 64945 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64947 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64967 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64969 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64971 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64973 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64975 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64977 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64949 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 64951 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 64953 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65019 | 25,000 | 0.89kW | 16mm | 8.97〜18.89l/s | Φ10.0mm以上 | ER11 UP 6mm | — |
| 65021 | 30,000 | 0.97kW | 8.97〜18.89l/s | ER11 UP 6mm | |||
| 65023 | 40,000 | 1.03kW | 8.97〜18.89l/s | ER11 UP 6mm |
付属品｜650XLシリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63・HSK-A100にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。
機種選定のご相談
お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。
