| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63021 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | 1.41kg |
| 63023 | 40,000 | 0.34kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 63025 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65133 | 65,000 | 0.41kW | 5.19〜9.44l/s | ER11 UP 6mm |
CNC SPINDLES
CNCスピンドル 625・625X・625Lシリーズ
主軸の回転数不足を補い、小径工具を本来の周速で

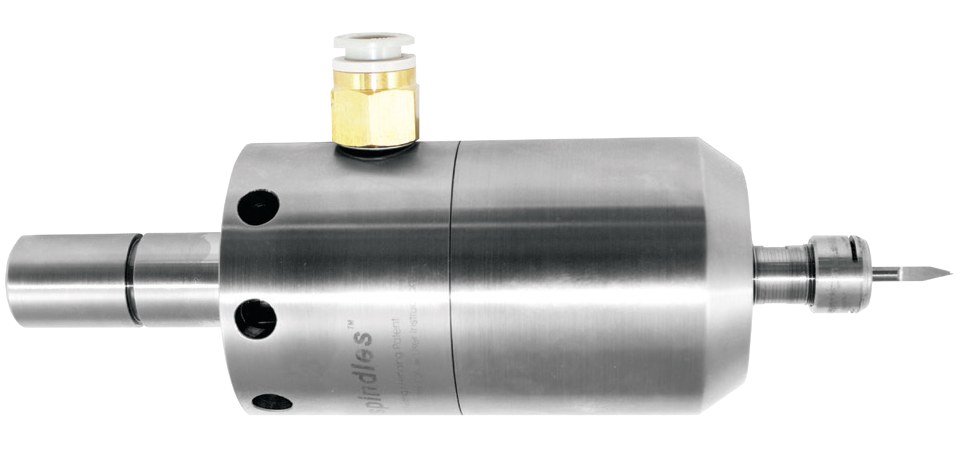

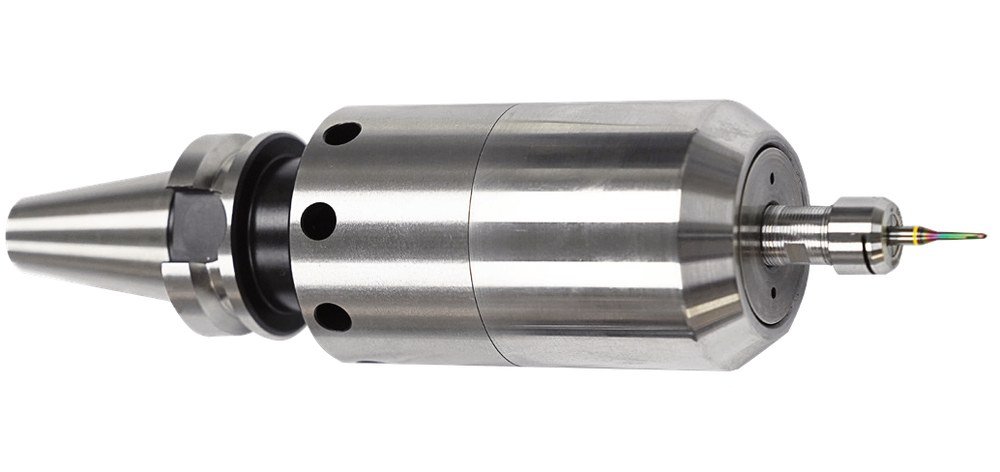

CNC SPINDLES 625 SERIES
625シリーズ
主軸の回転数が足りなくても、小径工具を本来の周速で回せる

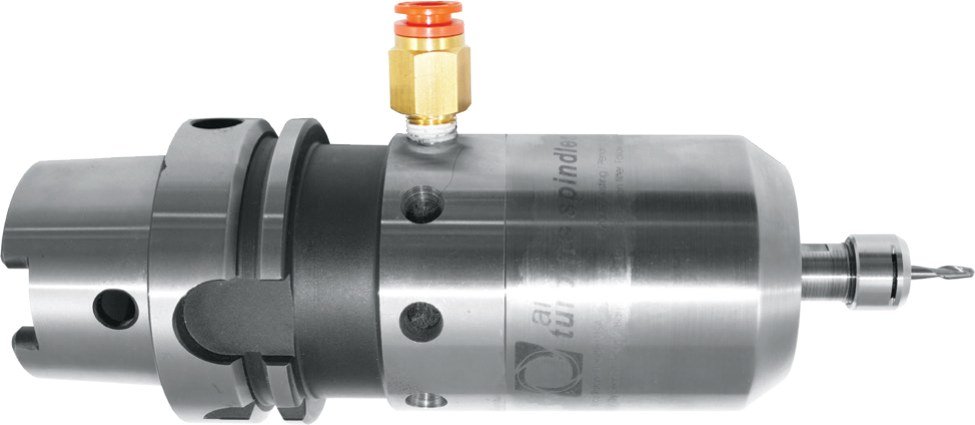

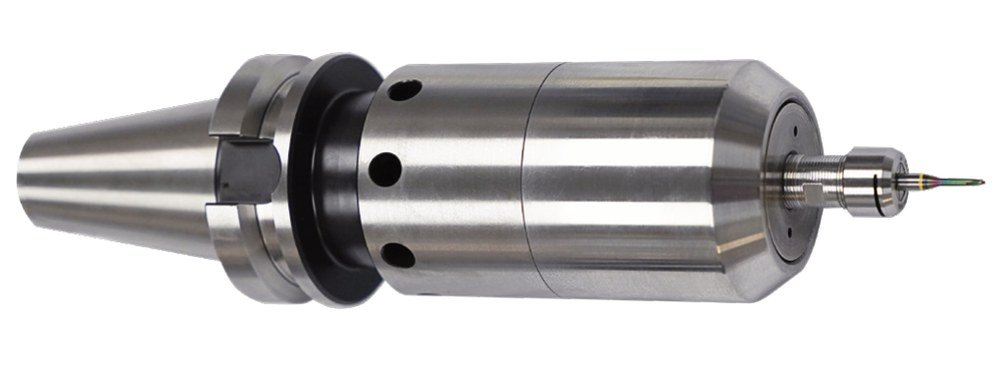

ストレートシャンク・BT・HSKMACHINING CENTER
お使いの工作機械のシャンクに合わせて選べる、6mmコレット仕様のCNCスピンドルです。エアーの供給はスルースピンドルまたはホルダー側面から行います。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64211 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 64213 | 40,000 | 0.34kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 64307 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65139 | 65,000 | 0.41kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64141 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 64143 | 40,000 | 0.34kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 64309 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65141 | 65,000 | 0.41kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64011 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 64013 | 40,000 | 0.34kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 64303 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65135 | 65,000 | 0.41kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65117 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 65119 | 40,000 | 0.34kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65121 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65123 | 65,000 | 0.41kW | 5.19〜9.44l/s | ER11 UP 6mm |
付属品｜625シリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース

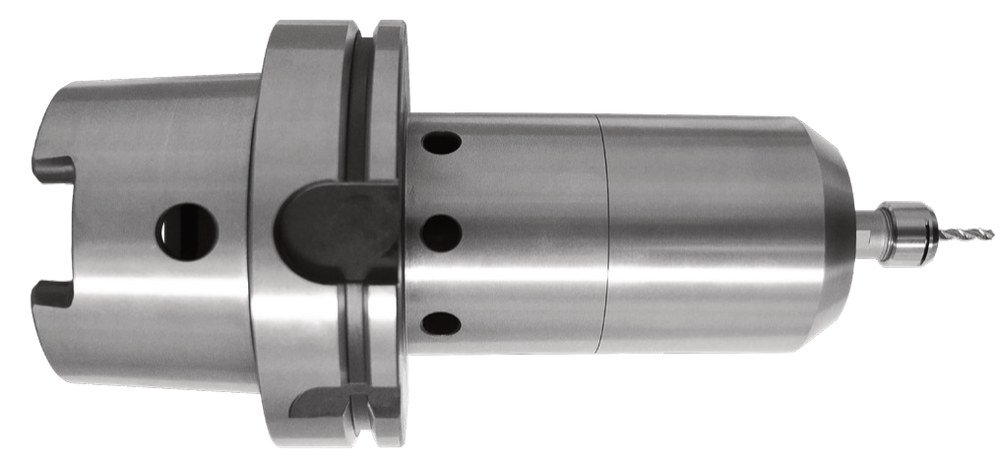

HSK-A63・HSK-A100にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

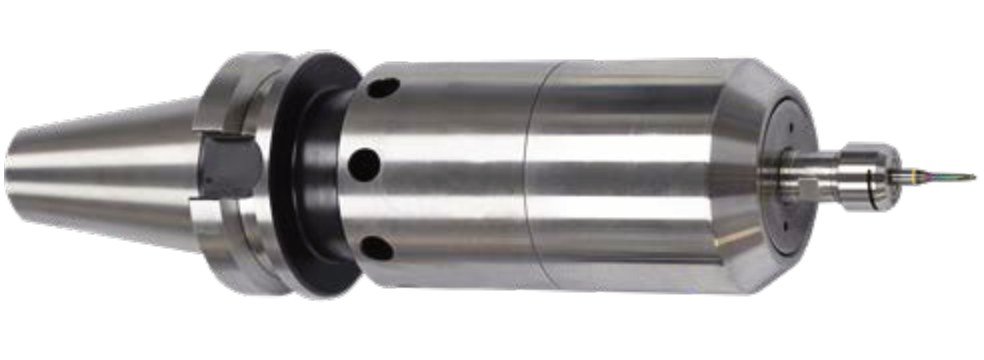

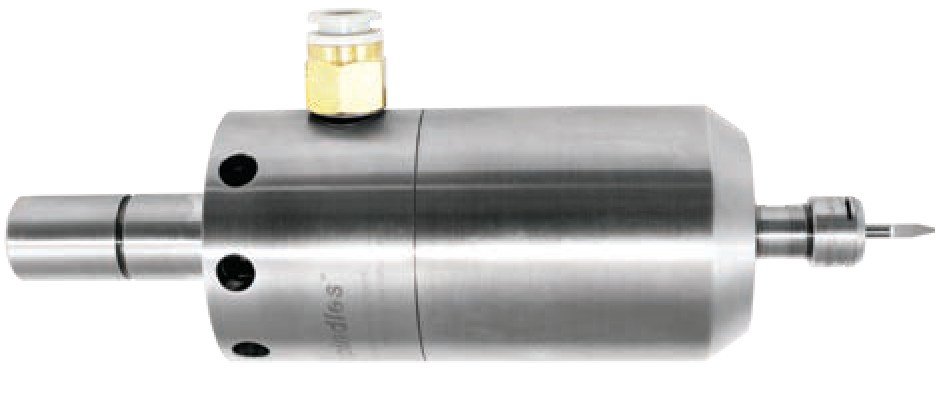

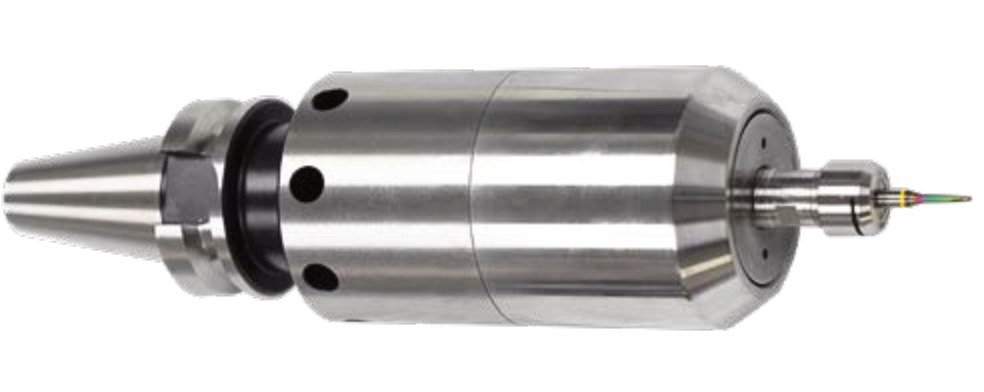

CNC SPINDLES 625X SERIES
625Xシリーズ/高出力モデル
同じ6mmコレットのまま、最大0.57kW

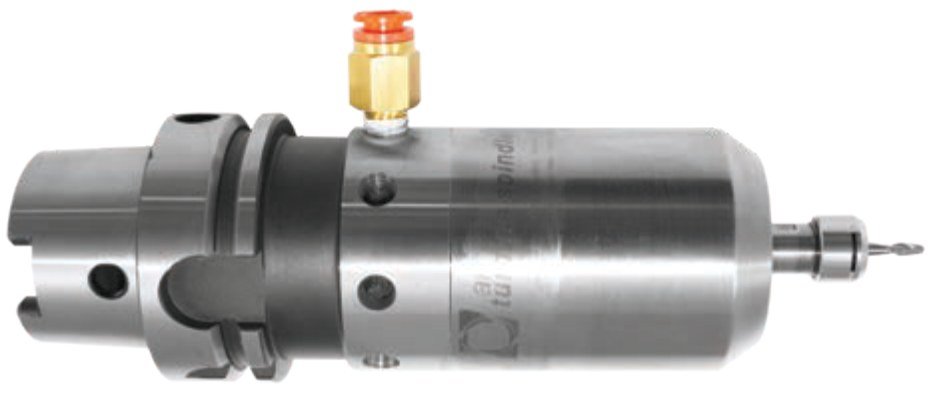

ストレートシャンク・BT・HSKMACHINING CENTER
ツインタービンで出力を増やした625シリーズの高出力版です。十分なエアーを供給するため、エアーホースや継手は内径Φ8.0mm以上のものをお使いください。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 63027 | 30,000 | 0.54kW | 12mm | 10.38〜14.16l/s | Φ8.0mm以上 | ER11 UP 6mm | 1.81kg |
| 63029 | 40,000 | 0.55kW | 10.38〜14.16l/s | ER11 UP 6mm | |||
| 63313 | 50,000 | 0.57kW | 10.38〜14.16l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64215 | 30,000 | 0.54kW | 12mm | 10.38〜14.16l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64217 | 40,000 | 0.55kW | 10.38〜14.16l/s | ER11 UP 6mm | |||
| 64381 | 50,000 | 0.57kW | 10.38〜14.16l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64145 | 30,000 | 0.54kW | 12mm | 10.38〜14.16l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64147 | 40,000 | 0.55kW | 10.38〜14.16l/s | ER11 UP 6mm | |||
| 64383 | 50,000 | 0.57kW | 10.38〜14.16l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64015 | 30,000 | 0.54kW | 12mm | 10.38〜14.16l/s | Φ8.0mm以上 | ER11 UP 6mm | — |
| 64017 | 40,000 | 0.55kW | 10.38〜14.16l/s | ER11 UP 6mm | |||
| 64317 | 50,000 | 0.57kW | 10.38〜14.16l/s | ER11 UP 6mm |
付属品｜625Xシリーズ
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

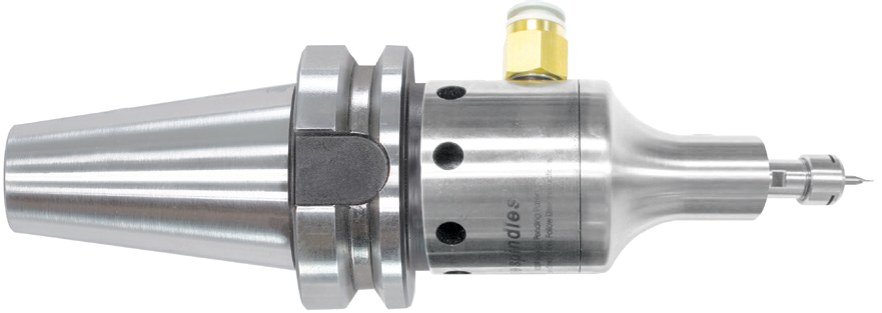

CNC SPINDLES 625L SERIES
625Lシリーズ（50mmロング）
50mmと100mm、2つの長さから選べる

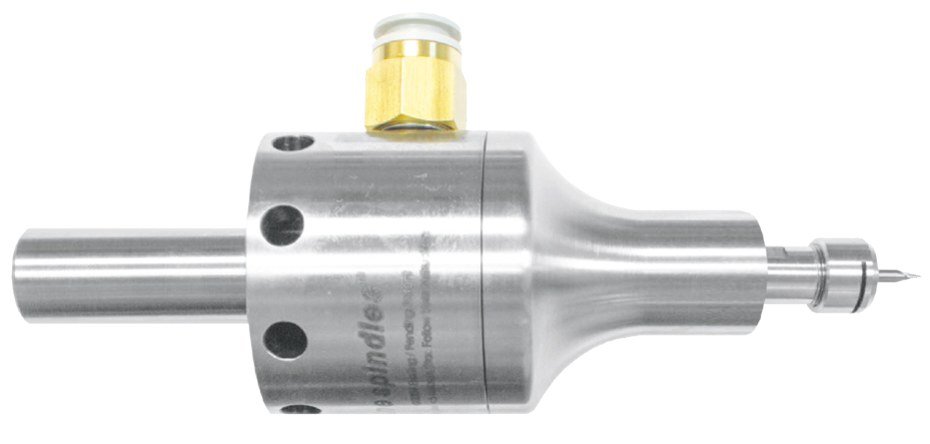

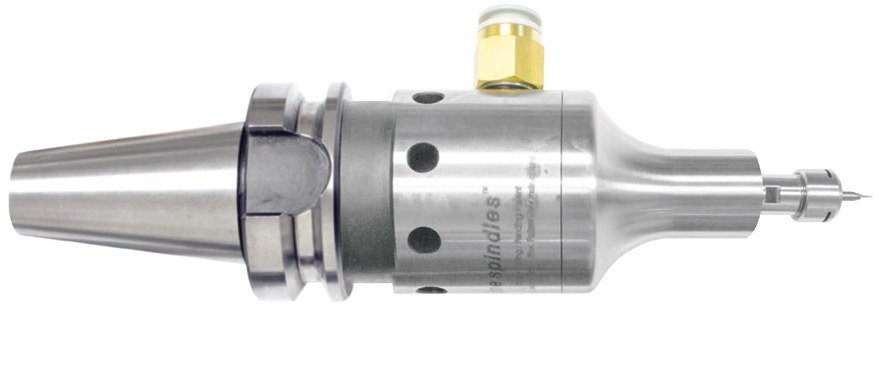

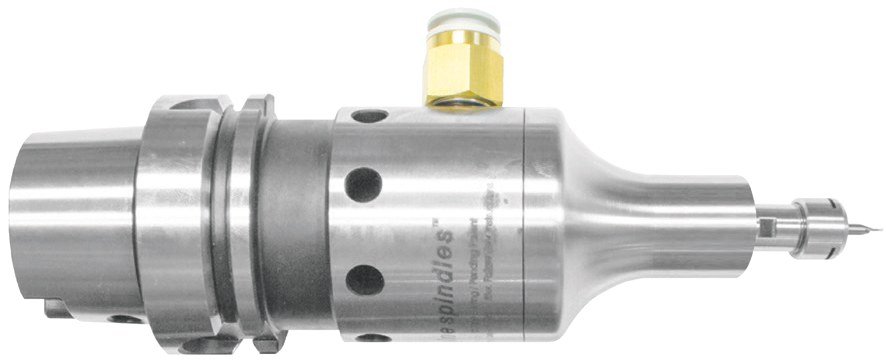

50mmロング50mm EXTENDED BARREL
625シリーズのロングバレル仕様です。深いポケットや凹型の金型の加工に最適です。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65097 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | 1.47kg |
| 65099 | 40,000 | 0.33kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65101 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65073 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 65075 | 40,000 | 0.33kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65077 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65079 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 65081 | 40,000 | 0.33kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65083 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 65061 | 30,000 | 0.30kW | 10mm | 5.19〜9.44l/s | Φ6.0mm以上 | ER11 UP 6mm | — |
| 65063 | 40,000 | 0.33kW | 5.19〜9.44l/s | ER11 UP 6mm | |||
| 65065 | 50,000 | 0.37kW | 5.19〜9.44l/s | ER11 UP 6mm |
付属品｜625Lシリーズ（50mm）
- フィルタ・エクストラクタ
- ER11 UPコレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- クーラントガード
- キャリーケース
HSK-A63にはクーラントチューブとクーラントシールドも付属します。
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。

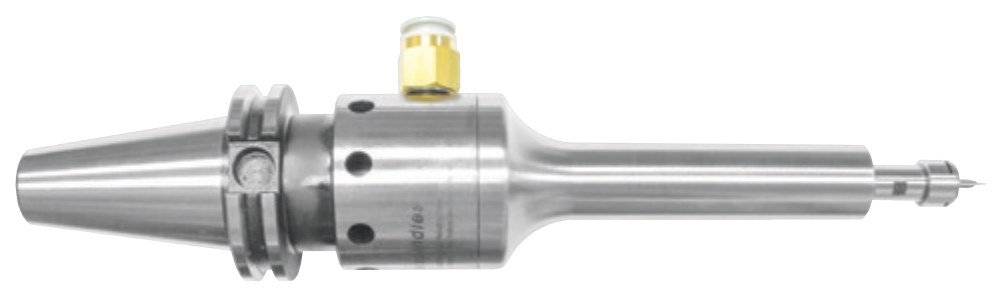

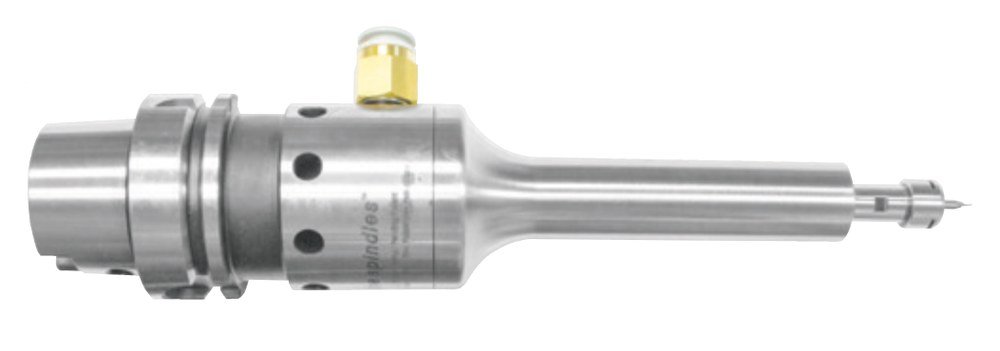

CNC SPINDLES 625L SERIES
625Lシリーズ（100mmロング）
50mm仕様と同じ4種類のシャンクから選べる

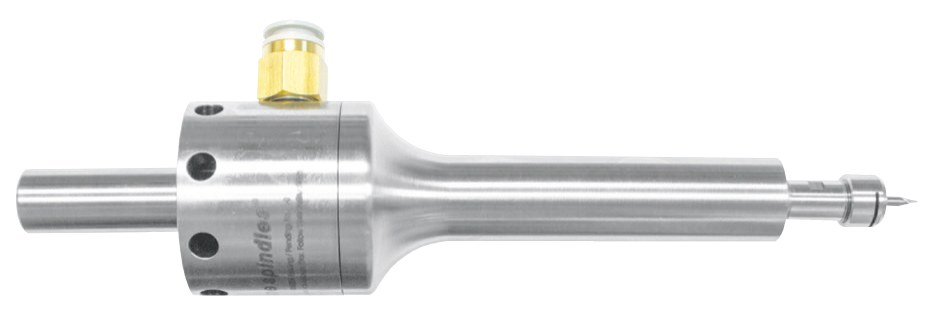

100mmロング100mm EXTENDED BARREL
625シリーズのロングバレル仕様です。深いポケットや凹型の金型の加工に最適です。
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64547 | 30,000 | 0.30kW | 10mm | 5.2〜9.4l/s | Φ6.5mm以上 | ER11 6mm | 1.64kg |
| 64549 | 40,000 | 0.34kW | 5.2〜9.4l/s | ER11 6mm | |||
| 64551 | 50,000 | 0.37kW | 5.2〜9.4l/s | ER11 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64523 | 30,000 | 0.30kW | 10mm | 5.2〜9.4l/s | Φ6.5mm以上 | ER11 6mm | — |
| 64525 | 40,000 | 0.34kW | 5.2〜9.4l/s | ER11 6mm | |||
| 64527 | 50,000 | 0.37kW | 5.2〜9.4l/s | ER11 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64529 | 30,000 | 0.30kW | 10mm | 5.2〜9.4l/s | Φ6.5mm以上 | ER11 6mm | — |
| 64531 | 40,000 | 0.34kW | 5.2〜9.4l/s | ER11 6mm | |||
| 64533 | 50,000 | 0.37kW | 5.2〜9.4l/s | ER11 6mm |
| 型番 | 回転数min-1 | 出力 | エアー接続 | エアー消費量加工時 | エアー経路内径 | コレット | 重量 |
|---|---|---|---|---|---|---|---|
| 64511 | 30,000 | 0.30kW | 10mm | 5.2〜9.4l/s | Φ6.5mm以上 | ER11 6mm | — |
| 64513 | 40,000 | 0.34kW | 5.2〜9.4l/s | ER11 6mm | |||
| 64515 | 50,000 | 0.37kW | 5.2〜9.4l/s | ER11 6mm |
付属品｜625Lシリーズ（100mm）
- フィルタ・エクストラクタ
- ER11コレットシステム（6mm標準）
- 専用レンチ
- エアーホース
- フィッティング
- プラグ（未使用側エアー取入口用）
- キャリーケース
注記
全機種エアー圧は0.62MPaです。
エアーの供給はスルースピンドルまたはホルダー側面となります。ホルダー側面からエアーを供給する場合、ATCはお使いいただけません。
カタログに記載以外のシャンク用もございます。重量の「—」を含め、詳細はお問い合わせください。
機種選定のご相談
お使いの機械・加工内容・工具径をお知らせいただくと、選定がスムーズです。
